首页  >  产品百科  >  PT0805FR-7W0R075L

PT0805FR-7W0R075L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 75mΩ ±1% 250mW 0ppm/℃~250ppm/℃ 0805 贴片安装 2mm*1.25mm*650μm
供应商型号: ZT-PT0805FR-7W0R075L
供应商: 海外现货
标准整包数: 1

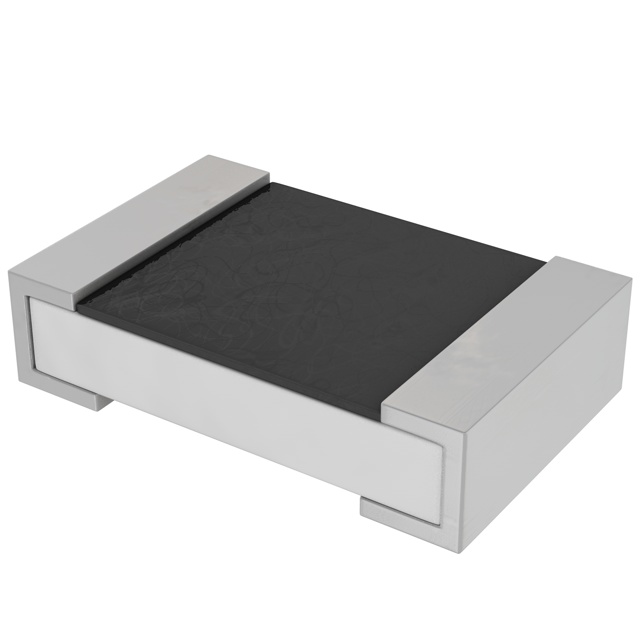

YAGEO/台湾国巨 贴片电阻 PT0805FR-7W0R075L

PT0805FR-7W0R075L概述

    # 当前传感器 - 低TCR PT系列

    产品简介


    PT系列是一款当前传感器,专为高功率应用设计,采用无铅终端,通过厚膜工艺制造。该系列产品包含多种尺寸(0402/0603/0805/1206/2010/2512),能够满足各种工业需求。主要功能在于精确测量电流,特别适用于需要低电阻的应用场合。
    主要功能
    - 高精度电流检测
    - 精确的温度系数控制(低TCR)
    - 多种尺寸选择
    应用领域
    - 转换器
    - 打印机设备
    - 服务器板
    - 电信设备
    - 消费类电子产品
    - 汽车电子

    技术参数


    规格说明
    | 参数 | 描述 |

    | 尺寸 | 0402/0603/0805/1206/2010/2512 |
    | 温度系数 | ±2%, ±5%, ±1% |
    | 容差 | ±2%, ±5%, ±1% |
    | 包装类型 | 纸带盘 (R)、凸版纸带盘 (K) |
    | 最大工作电压 | 参见各型号电气特性 |
    | 工作温度范围 | -55°C 至 +155°C |
    | 认证 | AEC-Q200 |
    | RoHS 和卤素自由 | 是 |
    电气特性
    | 型号 | 功率等级 | 最大工作电压 | 温度系数(ppm/°C) | 跳线标准 |

    | PT0402 | 1/16W | ≤ 20V | ±200, ±300, ±600 | 10mΩ, 3A |
    | PT0603 | 1/10W | ≤ 25V | ±200, ±300, ±400 | 8mΩ, 5A |
    | PT0805 | 1/8W | ≤ 30V | ±100, ±250, ±350 | 5mΩ, 6A |
    | PT1206 | 1/4W | ≤ 35V | ±75, ±100, ±350 | 5mΩ, 10A |
    | PT2010/PT2512| 3/4W/1W | ≤ 40V | ±75, ±100 | - |

    产品特点和优势


    PT系列电流传感器具有多种显著优势,使其在市场上具有竞争力:
    - AEC-Q200认证:确保其在汽车和其他严苛环境中的可靠性。
    - 环保材料:采用无卤素环氧树脂和无铅终端,符合RoHS标准。
    - 高可靠性和耐用性:即使在极端温度条件下也能保持稳定性能。
    - 低电阻值:适用于高精度电流感应。
    - 高精度电流检测:可确保高精度和稳定性。

    应用案例和使用建议


    应用案例
    PT系列广泛应用于转换器、打印机设备、服务器板、电信设备和消费类电子产品等领域。这些应用对电流测量的准确性和可靠性要求较高。
    使用建议
    - 严格遵守电气参数:在使用过程中,需严格遵守产品规格,避免过载情况发生。
    - 保持良好散热:尤其是在高功率应用中,良好的散热措施可以延长产品的使用寿命。
    - 环境适应性:考虑到PT系列的工作温度范围较广,可以在极端环境下正常运行。

    兼容性和支持


    PT系列电流传感器与其他电子元件和设备具有良好的兼容性。同时,厂商提供全面的技术支持和服务,确保用户在使用过程中得到及时帮助。

    常见问题与解决方案


    常见问题及解决方案
    1. 电流测量不准确
    - 解决方案:检查接线是否正确,电流传感器是否安装到位。
    2. 过热损坏
    - 解决方案:确保电路中的电流不超过额定值,并采取适当的散热措施。
    3. 传感器不可靠
    - 解决方案:检查电源电压是否稳定,连接线路是否有短路或断路现象。

    总结和推荐


    PT系列电流传感器凭借其出色的精度、高可靠性以及广泛的适用范围,在众多应用场合中表现出色。其优异的环保性能和高抗压能力也使其成为市场上颇具竞争力的产品。综上所述,我们强烈推荐使用PT系列电流传感器,特别是在对电流检测精度和环境适应性要求较高的应用中。

PT0805FR-7W0R075L参数

参数
电阻值 75mΩ
精度 ±1%
额定功率 250mW
温度系数 0ppm/℃~250ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PT0805FR-7W0R075L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 PT0805FR-7W0R075L PT0805FR-7W0R075L数据手册

PT0805FR-7W0R075L封装设计

查看详情并下载
Symbol
Footprint
3D Model
