首页  >  产品百科  >  HHV1WSFT-73-2M

HHV1WSFT-73-2M

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 2MΩ ±1% 1W ±200ppm/℃ 通孔安装 11.5mm(长度)
供应商型号: 13-HHV1WSFT-73-2MTB-ND
供应商: Digi-Key
标准整包数: 1000

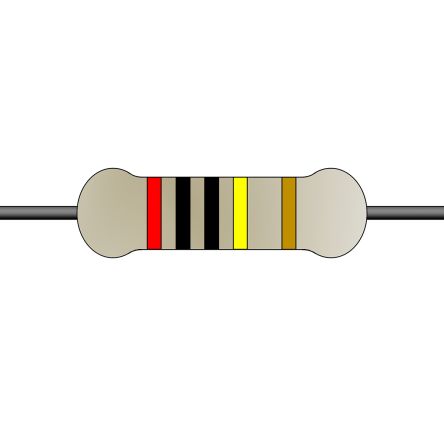

YAGEO/台湾国巨 通孔电阻 HHV1WSFT-73-2M

HHV1WSFT-73-2M概述

    高压高阻值电阻技术手册

    产品简介


    高压高阻值电阻(HHV系列)是一种专门设计用于高压及高阻值环境下的电阻器。它们采用金属釉薄膜材料制造,并配备电解铜焊接端帽,外部涂覆粉红色耐热漆。这种设计不仅提高了电阻器的可靠性,还增强了其在恶劣条件下的工作能力。

    技术参数


    - 功率额定值:1/4W, 1/2W, 1W, 2W, 3W
    - 阻值精度:±1%, ±5%
    - 温度系数:±200 ppm/°C
    - 最大连续工作电压(DC):1,600V至7,000V
    - 最大过载电压(DC):3,000V至14,000V
    - 绝缘电压测试:300V至700V
    - 电阻范围:100KΩ至68MΩ(E24 & E96系列值)
    - 工作温度范围:-55°C至+155°C
    - 标准认证:符合IEC 60115-1标准

    产品特点和优势


    HHV系列高压高阻值电阻具备以下独特优势:
    - 高可靠性:采用了金属釉薄膜材料和高精度焊接工艺,确保了长期稳定的工作表现。
    - 高耐热性:涂层材料能够承受高达155°C的工作温度,适用于高温环境。
    - 强过载保护:设计符合UL-94V-0和UL-1412标准,具有优良的过载保护能力。
    - 宽工作范围:可在-55°C到+155°C的温度范围内工作,适用范围广泛。

    应用案例和使用建议


    HHV系列电阻常用于电力传输系统、工业控制设备、电源转换装置等领域。建议在使用过程中注意以下几点:
    - 温度补偿:由于温度系数较高,工作时需考虑温度对阻值的影响,特别是在高温环境下需要进行适当的补偿。
    - 功率降额:对于工作在高于70°C环境中的电阻,需按照规定曲线进行功率降额操作。
    - 连接稳固:确保电阻连接点的稳固性,以防止因振动导致的连接松动。

    兼容性和支持


    HHV系列电阻具有良好的兼容性,可与其他标准电子元件配合使用。制造商提供全面的技术支持和售后服务,包括产品安装指导、故障排查及维修服务等。

    常见问题与解决方案


    1. 问题:电阻工作温度超过规定范围。
    - 解决方案:遵循手册中的温度补偿要求,并考虑使用额外的散热措施。
    2. 问题:电阻在过载情况下出现异常。
    - 解决方案:检查负载是否超出规定范围,必要时进行功率降额操作或更换合适规格的电阻。
    3. 问题:电阻表面涂层受损。
    - 解决方案:避免接触溶剂或化学品,如需清洁,请使用温和的方法。

    总结和推荐


    HHV系列高压高阻值电阻凭借其出色的耐温性能、强大的过载保护能力和广泛的温度适用范围,在高压电力系统和工业控制领域有着显著的应用价值。虽然价格相对较高,但考虑到其卓越的性能和耐用性,我们强烈推荐将其应用于关键电子设备中。

HHV1WSFT-73-2M参数

参数
电阻值 2MΩ
精度 ±1%
额定功率 1W
温度系数 ±200ppm/℃
长*宽*高 11.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

HHV1WSFT-73-2M数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 HHV1WSFT-73-2M HHV1WSFT-73-2M数据手册

HHV1WSFT-73-2M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.2119 ¥ 1.7734
2000+ $ 0.1948 ¥ 1.6301
3000+ $ 0.186 ¥ 1.5564
5000+ $ 0.176 ¥ 1.4731
7000+ $ 0.1701 ¥ 1.4235
10000+ $ 0.1643 ¥ 1.3749
25000+ $ 0.1515 ¥ 1.2675
50000+ $ 0.1434 ¥ 1.2003
库存: 1000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 1773.4
