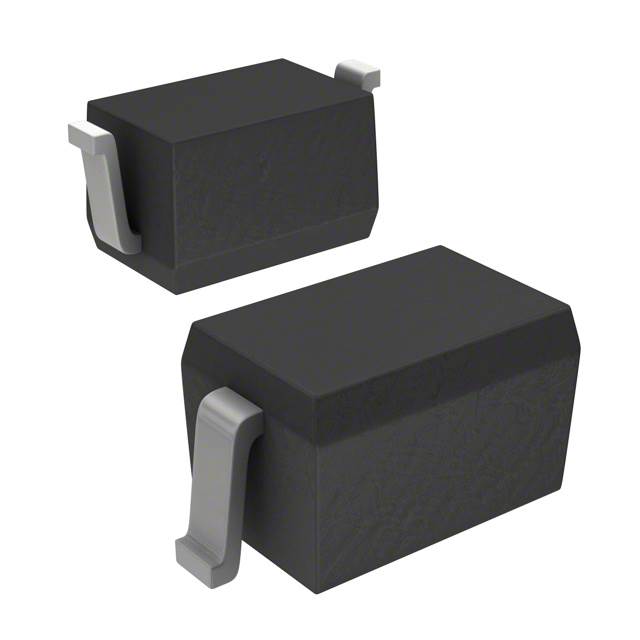

UBD32C05L01

产品分类: TVS二极管/ESD抑制器
厂牌: YAGEO/台湾国巨
产品描述: 3A 20V 6V SC-76,SOD-323 贴片安装
供应商型号: 13-UBD32C05L01CT-ND
供应商: Digi-Key
标准整包数: 1
YAGEO/台湾国巨 TVS二极管/ESD抑制器 UBD32C05L01

UBD32C05L01概述


    产品简介


    UBD32C05L01 是一款专为静电放电(ESD)保护设计的瞬态电压抑制器(TVS),适用于低电压、高集成度的现代CMOS半导体芯片的保护。这款产品通过了EPD工艺技术制造,提供了低正向电压降、极低漏电流以及低电容特性,在高速通信和数据传输场景下能够有效维持信号完整性。产品特别适用于消费电子和工业设备中的ESD保护需求。

    技术参数


    | 参数名称 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 反向稳压电压 | VRWM | 5 | — | — | V |
    | 反向击穿电压 | VBR | — | 6 | — | V |
    | 反向漏电流 | IR | — | 1 | — | µA |
    | 钳位电压(8/20μs脉冲) | VC | — | 11 | 20 | V |
    | 峰值脉冲电流(8/20μs脉冲) | IPP | — | — | 3 | A |
    | 关断状态结电容 | CJ | 0 | 0.4 | — | pF |
    其他关键指标包括:
    - 工作电压:5V
    - ESD防护标准:IEC 61000-4-2(接触放电±8kV,空气放电±15kV)
    - 封装形式:SOD-323
    - 工作温度范围:-55°C 至 +150°C

    产品特点和优势


    UBD32C05L01 的独特之处在于其卓越的 ESD 防护能力,能够在极端条件下稳定运行并保持较低的电压降,这对高数据速率传输尤其重要。此外,其采用的固态硅雪崩技术使其具有更低的漏电流和更高的可靠性。产品符合 RoHS 标准且无卤素,可广泛应用于高要求的工业和消费类电子产品。

    应用案例和使用建议


    该产品主要针对高速数据线路、网络设备、个人电脑及外设等进行保护。例如,在笔记本电脑的 USB 接口上安装此产品,可以显著提高接口对 ESD 冲击的抵抗能力。对于系统设计者来说,建议选择合适的 PCB 布局以减少寄生电感的影响,并确保焊接条件符合标准要求(如峰值温度不超过 260°C)。

    兼容性和支持


    UBD32C05L01 能够很好地与其他主流 IC 和模块配合使用,尤其适合需要紧凑封装的应用场合。制造商提供全面的技术支持和服务保障,包括详细的焊接条件指南和技术文档下载。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 静电损坏频繁发生 | 确保正确安装并测试所有防静电措施 |
    | 设备启动失败 | 检查连接点是否存在不良焊接或虚焊 |
    | 温度过高 | 调整散热设计或增加外部冷却装置 |

    总结和推荐


    综上所述,UBD32C05L01 是一款高性能、多功能且性价比高的 ESD 保护器件,非常适合各种高速数字通信环境下的保护需求。其紧凑的设计、优异的性能和广泛的适用性使其在市场上具备强大的竞争力。强烈推荐给那些寻求高效能 ESD 解决方案的专业人士和企业用户。

UBD32C05L01参数

参数
箝位电压 20V
击穿电压 6V
峰值脉冲电流 3A
峰值脉冲功率 -
极性 -
工作电压 -
SC-76,SOD-323
通用封装 SC-76,SOD-323
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

UBD32C05L01数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 TVS二极管/ESD抑制器 YAGEO/台湾国巨 UBD32C05L01 UBD32C05L01数据手册

UBD32C05L01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.828 ¥ 6.9966
10+ $ 0.4618 ¥ 3.8268
500+ $ 0.2257 ¥ 1.8707
1000+ $ 0.2028 ¥ 1.6805
库存: 2975
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.99
