HHV-25JR-52-750K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 750KΩ ±5% 250mW 通孔安装 6.3mm(长度)
供应商型号: ZT-HHV-25JR-52-750K
供应商: 海外现货
标准整包数: 1

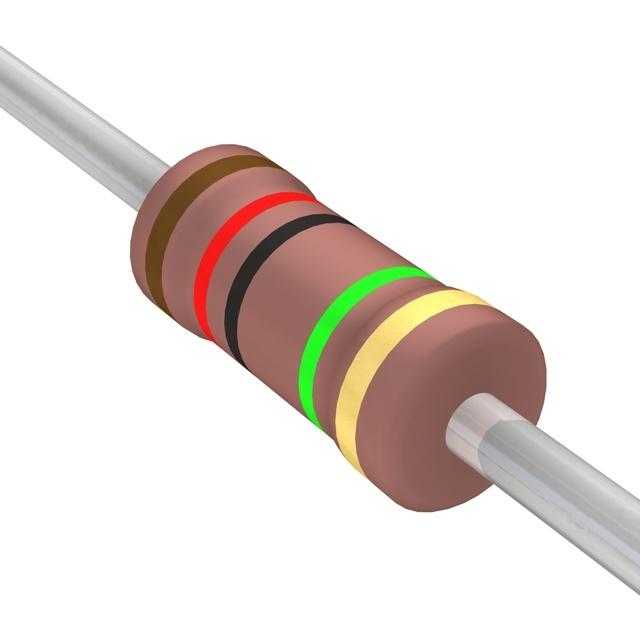

YAGEO/台湾国巨 通孔电阻 HHV-25JR-52-750K

HHV-25JR-52-750K概述

    高压高阻值电阻(HHV系列)技术手册解析

    产品简介


    本篇将为您详细介绍一款金属釉膜高压高阻值电阻——HHV系列。这类电阻器广泛应用于高压电源、测试设备、医疗仪器和各种工业设备中。HHV系列的额定功率涵盖1/4W到3W,能够在高温环境下稳定工作,同时具备出色的过载能力和抗腐蚀性能,使其成为各类严苛环境下的理想选择。

    技术参数


    HHV系列电阻器的技术规格如下:
    - 额定功率:1/4W、1/2W、1W、2W、3W
    - 阻值精度:±1%、±5%
    - 温度系数:±200 ppm/°C
    - 最大连续工作电压:1,600V至7,000V
    - 最大过载电压:3,000V至14,000V
    - 绝缘耐压:300V至700V
    - 操作温度范围:-55°C至+155°C
    - 阻值范围:100KΩ至68MΩ(E24和E96系列)

    产品特点和优势


    HHV系列电阻器拥有以下显著特点:
    - 高温稳定性:可在高达155°C的环境中正常工作,且在70°C以上时需要根据功率降额曲线进行调整。
    - 高可靠性:通过了多项严格的环境性能测试,如湿度稳态测试、温度循环测试和焊接热稳定性测试,确保在极端条件下仍能保持良好性能。
    - 高过载能力:具备强大的过载承受能力,满足多种恶劣工作条件的需求。
    - 易于识别:采用五色码标识,其中黄色代表阻值信息,使得安装和更换更加便捷。

    应用案例和使用建议


    HHV系列电阻器常用于高压电源转换、医疗器械、航空航天等领域。以下是一些实际应用建议:
    - 电路设计:在设计高压电路时,应合理选择电阻器的额定功率及阻值,以避免过热损坏。
    - 散热处理:在高温环境下使用时,确保良好的散热措施,以延长电阻器的使用寿命。
    - 定期检测:定期检查电阻器的工作状态,尤其是长期处于过载状态下的应用环境,确保其持续稳定运行。

    兼容性和支持


    HHV系列电阻器可以与其他标准电子元件良好兼容。制造商提供详尽的技术文档和支持服务,包括详细的安装指南和故障排查手册,以帮助用户更好地利用该产品。

    常见问题与解决方案


    以下是几个用户可能遇到的问题及其解决方案:
    - 问题1:长时间高温工作导致性能下降。
    - 解决办法:按照功率降额曲线适当降低工作功率,或增加散热装置以改善散热效果。
    - 问题2:过载电流引发瞬时烧毁。
    - 解决办法:使用更高额定电压的电阻器,或者添加保护电路以防止瞬时过载。
    - 问题3:标记文字模糊不清。
    - 解决办法:采用防水防溶剂的标号技术,或使用持久性的激光雕刻标识。

    总结和推荐


    总体来看,HHV系列金属釉膜高压高阻值电阻是一款具备高度可靠性和广泛适用性的优秀产品。无论是高压电源还是特殊环境下的应用需求,都能满足用户的多样化需求。我们强烈推荐使用HHV系列电阻器,它将在各类应用中发挥重要作用,提升整体系统的稳定性和可靠性。

HHV-25JR-52-750K参数

参数
电阻值 750KΩ
精度 ±5%
额定功率 250mW
温度系数 -
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售

HHV-25JR-52-750K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 HHV-25JR-52-750K HHV-25JR-52-750K数据手册

HHV-25JR-52-750K封装设计

查看详情并下载
Symbol
Footprint
3D Model
