PE1206DRF7W0R012L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 12mΩ ±0.5% 500mW ±100ppm/℃ 1206 贴片安装 3.2mm*1.6mm*890μm
供应商型号: ZT-PE1206DRF7W0R012L
供应商: 海外现货
标准整包数: 1

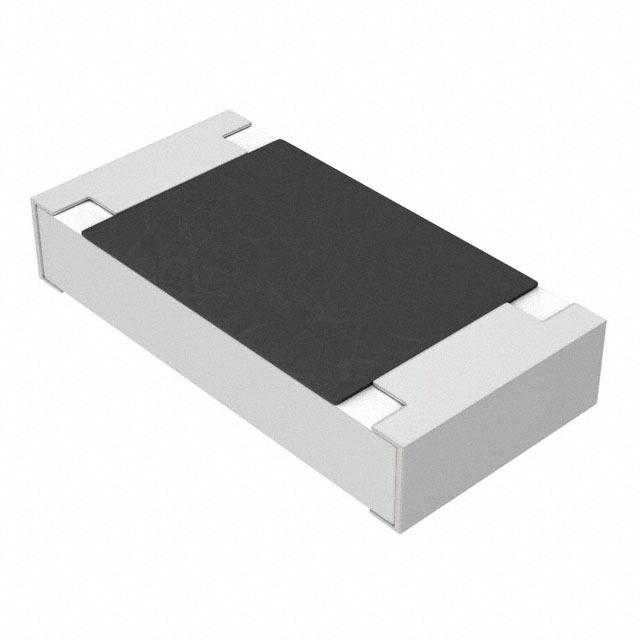

YAGEO/台湾国巨 贴片电阻 PE1206DRF7W0R012L

PE1206DRF7W0R012L概述


    产品简介


    电子元器件:电流传感器 - 低TCR
    这些电流传感器专为汽车级应用设计,属于PEL系列,具有高精度(±0.1%)和低电阻值(5mΩ至910mΩ)。产品尺寸多样,涵盖0201到2512等多种封装形式。这些电流传感器主要应用于消费类电子产品、计算机、电信/数据通信、工业电源、汽车行业以及可再生能源领域。

    技术参数


    尺寸
    - 0201/0402/0603/0805/1206/2010/2512
    容差
    - ±0.1% (仅适用于0805,且电阻值大于50mΩ)
    - ±0.5% (电阻值≥10mΩ)
    - ±1%
    - ±5%
    包装类型
    - R:纸带卷盘
    - K:嵌体带卷盘
    温度系数
    - ±50 ppm/°C
    - ±75 ppm/°C
    - ±100 ppm/°C
    - ±350 ppm/°C
    额定功率
    | 封装型号 | 额定功率 (W) |

    | PE0201 | 1/20W |
    | PE0402 | 1/16W |
    | PE0603 | 1/10W |
    | PE0805 | 1/8W |
    | PE1206 | 1/4W |
    | PE2010 | 1/2W |
    | PE2512 | 1W |
    工作温度范围
    - PE0201到PE0402:-55°C至+125°C
    - PE0603到PE2512:-55°C至+170°C
    额定电压
    - 通过公式 V = √(PxR) 确定连续额定直流或交流(均方根)工作电压。

    产品特点和优势


    这些电流传感器具有如下显著优势:
    - 符合AEC-Q200标准,适用于汽车级应用。
    - 无卤素环氧树脂,环保友好。
    - 低电阻值,适用于精确电流测量。
    - 减少环境有害废物,符合RoHS标准。

    应用案例和使用建议


    应用案例
    - 电池充电电路
    - 直流-直流转换器
    使用建议
    - 在高温环境下使用时,确保散热良好以避免过热。
    - 建议使用嵌体带卷盘包装,便于自动化生产和装配。
    - 在电路设计中,根据具体应用场景选择合适的封装型号和电阻值。

    兼容性和支持


    - 兼容性:这些电流传感器适用于各种电子元器件和设备,具有良好的通用性和互换性。
    - 支持:请联系您所在区域的销售办事处、分销商或代表获取更多技术支持和咨询服务。

    常见问题与解决方案


    常见问题
    1. 电阻值变化
    2. 高温下的稳定性
    3. 焊接后的可靠性
    解决方案
    1. 检查电阻值:确认所选电阻值符合应用需求,必要时进行微调。
    2. 改善散热:确保安装位置具有良好散热条件,如加装散热片或采用高效散热材料。
    3. 增强焊接质量:严格按照SMT工艺要求进行焊接,确保焊点均匀牢固。

    总结和推荐


    总的来说,Yageo PEL系列电流传感器凭借其高精度、宽广的工作温度范围、低电阻值以及卓越的环境适应性,非常适合用于各类高要求的应用场景。对于需要精确电流检测和监控的应用场合,强烈推荐使用Yageo PEL系列电流传感器。

PE1206DRF7W0R012L参数

参数
电阻值 12mΩ
精度 ±0.5%
额定功率 500mW
温度系数 ±100ppm/℃
长*宽*高 3.2mm*1.6mm*890μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PE1206DRF7W0R012L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 PE1206DRF7W0R012L PE1206DRF7W0R012L数据手册

PE1206DRF7W0R012L封装设计

查看详情并下载
Symbol
Footprint
3D Model
