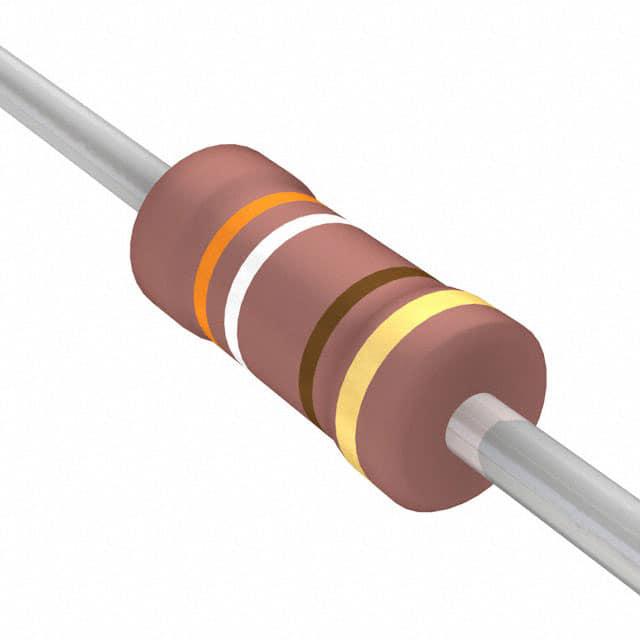

FMP200JR-52-390R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 390Ω ±5% 2W 通孔安装 9mm(长度)
供应商型号: N-FMP200JR-52-390R
供应商: 云汉优选
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 FMP200JR-52-390R

FMP200JR-52-390R概述

    金属膜高功率保险丝电阻技术手册

    产品简介


    本手册介绍的是FMP系列金属膜高功率保险丝电阻。这类电阻采用了真空溅射系统来沉积多层混合金属合金和保护材料,以提供优良的温度系数、过载能力和耐高温性能。FMP系列电阻主要应用于工业自动化控制、电源管理、通信设备等领域,具有体积小、可靠性高和使用寿命长等特点。

    技术参数


    | 参数 | FMP-50 | FMP100 | FMP200 | FMP3WS | FMP300 |
    |
    | 尺寸(mm) | 3.4×1.9×28 | 6.3×2.4×28 | 9.0×3.9×26 | 11.5×4.5×35 | 15.5×5.0×33 |
    | 额定功率(W) | 0.5 | 1.0 | 2.0 | 3.0 |
    | 最大工作电压(V) | 200 | 350 | 500 | 750 |
    | 最大过载电压(V) | 400 | 600 | 700 | 1,000 |
    | 电气绝缘测试电压(V)| 300 | 500 |
    此外,该系列电阻的工作温度范围为-55°C至+155°C,阻值精度为±1%或±5%,温度系数为±100ppm/°C。

    产品特点和优势


    FMP系列金属膜高功率保险丝电阻具有以下特点和优势:
    - 高功率密度:能够在有限的空间内提供更高的功率处理能力。
    - 优良的电气绝缘:能够承受较高的电气绝缘测试电压。
    - 广泛的温度适应性:能在极端温度下稳定工作。
    - 抗过载能力强:符合过载测试标准UL-1412,确保在异常情况下的安全运行。
    - 防爆设计:采用多层涂层设计,通过UL-94V-0认证,可在火灾情况下提供额外保护。

    应用案例和使用建议


    FMP系列电阻广泛应用于电源转换电路、电机驱动、LED照明以及高可靠性的电路保护。以下是一些具体的使用建议:
    - 电源转换电路:可将FMP系列电阻用于直流变换器中,以稳定输出电压,防止过压损坏其他元器件。
    - 电机驱动:在电机驱动系统中,可以作为负载电阻来吸收多余的电流,提高系统的可靠性。
    - LED照明:在LED灯条和模块中,FMP系列电阻可以用来调节电流,延长LED的寿命。

    兼容性和支持


    FMP系列金属膜高功率保险丝电阻与其他标准电子元件兼容性良好。制造商提供了详细的技术支持,包括产品安装指导、故障排查和维修服务。如有任何技术问题,可通过官方网站联系技术支持团队。

    常见问题与解决方案


    1. 电阻工作时发热严重:
    - 原因:可能由于电流超过额定值导致。
    - 解决办法:检查负载条件,降低输入电流,或者增加散热措施。
    2. 电阻读数不稳定:
    - 原因:温度变化过大或接线不良。
    - 解决办法:检查温度变化是否在工作范围内,重新焊接连接线。
    3. 电阻突然失效:
    - 原因:可能因长期过载或瞬间高压引起。
    - 解决办法:进行定期检查,及时更换不合格的电阻。

    总结和推荐


    综上所述,FMP系列金属膜高功率保险丝电阻具有优异的电气性能和物理特性,特别适用于高功率、高温和恶劣环境下的应用。强烈推荐在需要高性能、高可靠性的电路设计中选用此系列电阻。如果您正在寻找一款既能满足严苛应用要求又能保证长时间稳定运行的电阻,FMP系列是您的不二之选。

FMP200JR-52-390R参数

参数
电阻值 390Ω
精度 ±5%
额定功率 2W
温度系数 -
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

FMP200JR-52-390R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP200JR-52-390R FMP200JR-52-390R数据手册

FMP200JR-52-390R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0445 ¥ 0.3784
7000+ $ 0.0422 ¥ 0.359
26000+ $ 0.0398 ¥ 0.3381
库存: 30000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 1135.2
直接购买
加入购物车
