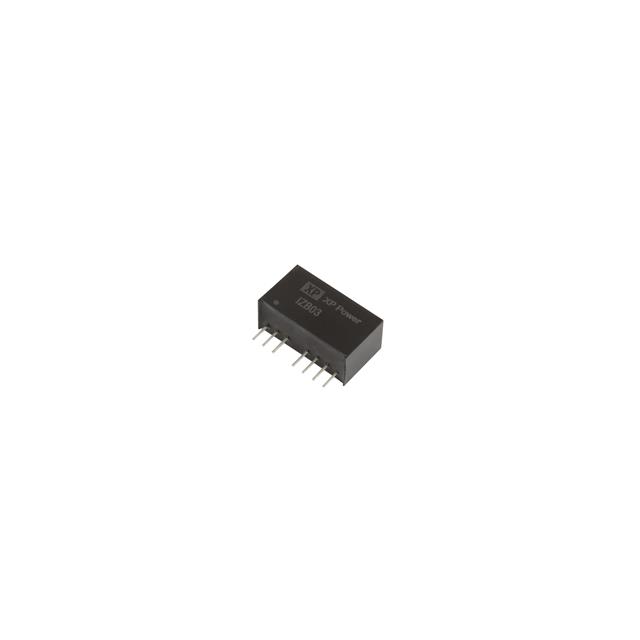

IZB0305S3V3

产品分类: DC-DC稳压器
厂牌: XP POWER
产品描述: 1 3.3V 9V 4.5V 通孔安装 22mm*9.5mm*12.5mm
供应商型号: DV-30373298
供应商: 海外现货
标准整包数: 1
XP POWER DC-DC稳压器 IZB0305S3V3

IZB0305S3V3概述

    # IZB03 Series DC-DC Converter

    产品简介


    IZB03系列是一款3W功率的调节型单输出直流-直流(DC-DC)转换器。该系列产品适用于多种电压隔离需求,特别是在模拟、数字、数据通信等电路中作为分布式电源架构的一部分。IZB03系列采用标准“SIP8”封装设计,具有高效率、1.5kV绝缘电压、可选3kV绝缘电压、远程开启/关闭功能、增强的纹波滤波功能及短路保护等特点。该转换器在工业技术、电子仪器仪表、机器人等领域中广泛应用。

    技术参数


    以下是IZB03系列的一些关键技术规格:
    - 输入电压范围:5V (4.5-9.0V), 12V (9.0-18.0V), 24V (18.0-36.0V), 48V (36.0-75.0V)
    - 输出电压:3.3V 至 24VDC
    - 效率:最低80%
    - 绝缘等级:1.5kVDC,可选3kVDC
    - 工作温度范围:-40°C 至 +85°C
    - 尺寸:22.0 x 9.5 x 12.0 mm (0.86” x 0.37” x 0.47”)
    - 重量:0.01 lb (4.5g)
    - 输入浪涌:5V模型1s内-0.7V,12V模型1s内-0.7V至25V,24V模型1s内-0.7V至50V,48V模型1s内-0.7V至100V
    - 开关频率:250kHz
    - 最高容性负载:见型号和额定值表

    产品特点和优势


    - 高效率:最低达到80%,确保在各种负载条件下的高效运行。
    - 高绝缘等级:提供1.5kVDC的绝缘电压,可选3kVDC,保证更高的安全性能。
    - 远程控制:通过远程On/Off功能,可以在不需要直接接触的情况下控制转换器的开启与关闭。
    - 增强的纹波滤波功能:通过增加外部电容器可以进一步降低纹波。
    - 宽工作温度范围:能够在-40°C到+85°C的极端环境下稳定工作。
    - 三年质保:提供长时间的质量保障。

    应用案例和使用建议


    应用场景
    IZB03系列广泛应用于各种工业控制系统中,如数据通信系统、医疗设备、电信基础设施等。它特别适合用于需要高可靠性和强绝缘能力的应用场合。
    使用建议
    为了进一步减少纹波,可以在输入端增加更多的滤波电容(C1, C2, C3)。例如,在10μF到22μF之间选择合适的电容,以确保在全负载条件下纹波能减少10%。同时,要根据具体应用场景选用适当的输入电压范围和输出电压等级。

    兼容性和支持


    IZB03系列具有广泛的兼容性,能够适应不同的输入电压和输出电压要求。此外,制造商还提供了详尽的技术支持文档,包括详细的EMC(电磁兼容性)合规电路图和增强纹波滤波功能的指导说明。如果您在使用过程中遇到任何问题,制造商团队将提供技术支持,帮助您解决各种疑问。

    常见问题与解决方案


    问题1:如何实现远程On/Off功能?
    - 解决方法:将Remote On/Off引脚(Pin 3)连接到一个电流源(5-10mA)即可关闭模块;如果该引脚保持开路,则模块自动开启。
    问题2:如何减少输出纹波?
    - 解决方法:在输出端添加一个10μF到22μF的50V电容器,可以显著降低输出纹波。具体步骤请参考制造商提供的增强纹波滤波指导说明。
    问题3:如何提高EMC(电磁兼容性)性能?
    - 解决方法:按照提供的EMC合规电路图进行布线和安装外部滤波元件。在输入端加入合适容量的电容和电感器可以有效减少传导和辐射干扰。

    总结和推荐


    综上所述,IZB03系列在高效率、宽工作温度范围、强大的绝缘能力和丰富的功能方面表现出色,非常适合作为高性能电源转换解决方案。如果您正在寻找一款可靠且多功能的DC-DC转换器,IZB03系列将是您的理想选择。强烈推荐在您的项目中使用该系列产品,相信它会带来出色的性能表现。

IZB0305S3V3参数

参数
同步整流器 -
最小输出电压 -
拓扑 -
开关频率 -
最大输出电压 3.3V
输出数量 1
最大输入电压 9V
最小输入电压 4.5V
功能 -
输出类型 -
长*宽*高 22mm*9.5mm*12.5mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IZB0305S3V3厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IZB0305S3V3数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC稳压器 XP POWER IZB0305S3V3 IZB0305S3V3数据手册

IZB0305S3V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.2049 ¥ 69.9882
10+ $ 7.9025 ¥ 67.408
50+ $ 7.4865 ¥ 63.8602
100+ $ 7.1084 ¥ 60.6349
库存: 17
起订量: 3 增量: 1
交货地:
最小起订量为:1
合计: ¥ 69.98
