JCE0612S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCE系列, 9 → 18 V 直流输入, 12V 直流输出, 6W
供应商型号: 1228158
供应商: 海外现货
标准整包数: 1

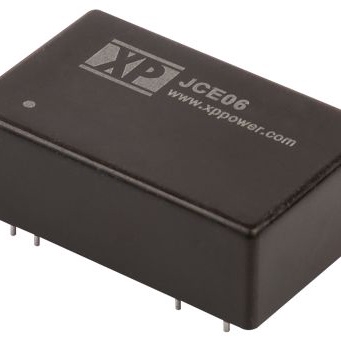

XP POWER AC-DC模块 JCE0612S12

JCE0612S12概述

    电子元器件产品技术手册:JCE系列DC-DC转换器

    产品简介


    JCE系列是xppower推出的高效能DC-DC转换器,具有单输出和双输出两种型号,提供2:1的输入电压范围选择,以满足不同应用场景的需求。这款转换器广泛应用于工业控制、通信设备、医疗设备、轨道交通等领域,能够为用户提供稳定可靠的电源解决方案。

    技术参数


    - 输入电压范围:9-18 VDC(12 V输入)、18-36 VDC(24 V输入)、36-75 VDC(48 V输入)
    - 输入电流:见上表
    - 输入滤波器:π型网络
    - 输入反射纹波:20 mA峰值-峰值(通过12 μH电感和4.7 μF电容)
    - 输入浪涌电流:12 V模型:25 VDC持续100ms;24 V模型:50 VDC持续100ms;48 V模型:100 VDC持续100ms
    - 欠压锁定:12 V模型:启动电压>8.5 V,关断电压<8.0 V;24 V模型:启动电压>16.5 V,关断电压<15.5 V;48 V模型:启动电压>34.5 V,关断电压<33.5 V
    - 输出电压:见上表
    - 输出电压平衡:双输出型号±2%最大
    - 初始设定精度:±2%最大
    - 最小负载要求:无最小负载要求
    - 线路调节:±0.5%最大
    - 负载调节:单输出和双输出均为±1.2%最大,双输出型号从10%到100%变化时±5%最大
    - 交叉调节:双输出型号±5%最大
    - 启动延迟:20 ms典型值
    - 纹波与噪声:80 mV峰峰值(100 mV对于D24型号),带宽20 MHz
    - 瞬态响应:最大偏差3%,恢复至1%内需300 μs(S3V3型号为最大偏差4%)
    - 过载保护:135%至185%满载
    - 短路保护:自动重启(hiccup模式),自动恢复
    - 最大电容负载:见上表
    - 温度系数:0.02%/℃最大
    - 效率:见上表
    - 隔离电压:输入到输出1500 VDC,高隔离版本3000 VDC(选配),输入到外壳1000 VDC,输出到外壳1000 VDC
    - 隔离电容:输入到输出1000 pF典型值
    - 隔离电阻:109 Ω
    - 开关频率:330 kHz典型值
    - 功率密度:15 W/in³
    - MTBF:>800 KHrs至MIL-STD-217F标准,25℃下

    产品特点和优势


    JCE系列DC-DC转换器的主要优势在于其宽泛的输入电压范围(2:1),适用于多种不同的电源环境。同时,它具有高效率、出色的负载和线性调节能力,确保输出稳定可靠。特别值得一提的是,双输出型号提供了±5%的最大交叉调节能力,使得应用更加灵活多样。此外,该系列转换器还具备优秀的瞬态响应能力和过载保护机制,增强了系统的稳定性和可靠性。

    应用案例和使用建议


    JCE系列转换器广泛应用于通信基站、服务器电源、医疗设备电源管理等场合。例如,在医疗成像设备中,由于设备对电源质量要求极高,JCE系列可以提供稳定可靠的电源支持。为了提高系统稳定性,建议在负载波动较大的情况下设置适当的旁路电容,并根据实际负载情况合理调整输出电压,以获得最佳性能。

    兼容性和支持


    JCE系列DC-DC转换器具有良好的兼容性,适用于各种电子设备和系统。此外,xppower公司提供三年保修服务,并且可选配金属外壳版本,提升了散热性能和抗干扰能力。用户可以轻松通过官方网站获取详细的技术文档和售后服务支持。

    常见问题与解决方案


    - 问题1:启动延迟时间较长。
    - 解决方案:检查负载设置,确保在合适范围内。
    - 问题2:输出电压不稳定。
    - 解决方案:检查输入电压是否在额定范围内,确认外围电路连接正确。
    - 问题3:转换器过热。
    - 解决方案:增加外部散热措施或使用金属外壳版本。

    总结和推荐


    综上所述,JCE系列DC-DC转换器以其高效能、宽输入电压范围、高可靠性等显著特点,在各类工业和商业应用中表现出色。我们强烈推荐使用该系列产品,特别是在需要高性能电源解决方案的场合。

JCE0612S12参数

参数
输入电压最大值 18V
转换效率 83%
输出电压组数 1
输入电压最小值 9V~18V(DC)
开关频率 -
最大容性负载 -
输出方式 -
特性 OCP,SCP,UVLO
输出电压 12V
类型 -
散热方式 -
输出总功率 -
输出电流最大值 500mA
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCE0612S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCE0612S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCE0612S12 JCE0612S12数据手册

JCE0612S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
