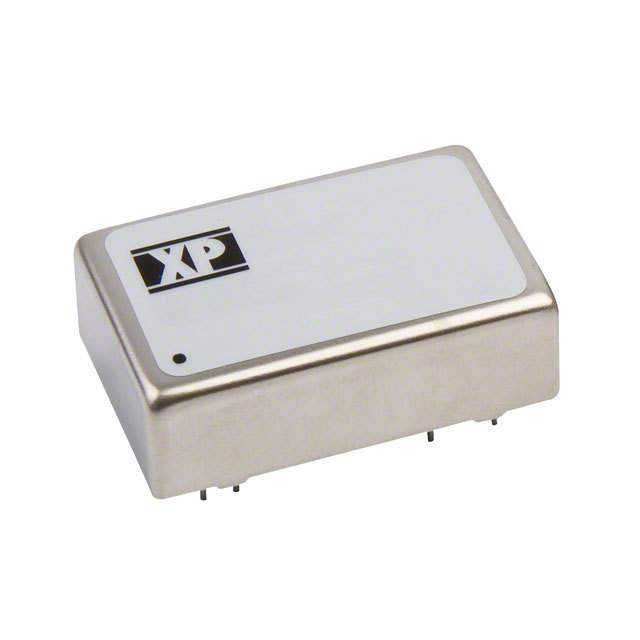

JCJ0812D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCJ系列, 9 → 18 V 直流输入, ±15V 直流输出, 8W
供应商型号: 1637853
供应商: 海外现货
标准整包数: 1
XP POWER AC-DC模块 JCJ0812D15

JCJ0812D15概述

    # DC-DC 转换器 JCJ 系列技术手册

    产品简介


    基本介绍
    DC-DC 转换器 JCJ 系列是一款高效能电源转换设备,适用于各种工业及消费电子产品。这些转换器具有多种输入电压范围(12 V, 24 V 和 48 V)和输出电压选项,适用于单输出和双输出配置。它们的主要功能是将输入直流电转换为所需的输出电压,广泛应用于通信系统、计算机、仪器仪表等领域。

    技术参数


    输入参数
    - 输入电压范围:12 V (9-18 VDC), 24 V (18-36 VDC), 48 V (36-75 VDC)
    - 输入电流:见表
    - 输入滤波器:π网络
    - 反射电流:JCJ08: 35 mA, JCJ10: 20 mA
    - 输入浪涌电压:12 V 模型 24/25 VDC(100 ms),24 V 模型 40/50 VDC(100 ms),48 V 模型 100 VDC(100 ms)
    - 低电压锁定保护:无
    - 反向电压保护:无
    输出参数
    - 输出电压:见表
    - 输出电压平衡:±1% 最大值(双输出模型)
    - 最小负载:无最小负载要求
    - 初始设置精度:±1% 最大值
    - 线性调整率:±0.5% 最大值
    - 负载调整率:±0.7%(2.5-3.3 V 模型),±0.5%(其他所有模型)
    - 交叉调整率:±5%(双输出模型)
    - 瞬态响应:<3% 最大偏差,恢复至 1% 以内需 200 微秒
    - 纹波与噪声:75 mV 峰峰值,20 MHz 带宽
    - 过电压保护:JCJ10: 3.3 V 模型 3.9 V 典型值,5 V 模型 6.2 V 典型值,12 V 模型 15.0 V 典型值,15 V 模型 18.0 V 典型值,±12 V 模型 ±15.0 V 典型值,±15 V 模型 ±18.0 V 典型值;JCJ08: 无过电压保护
    - 过载保护:>150% 额定负载
    - 短路保护:触发并重启(间歇模式)带自动恢复
    - 最大容性负载:见表
    其他参数
    - 效率:见表
    - 隔离:1500 VDC(输入到输出),1000 VDC(输入到外壳),1000 VDC(输出到外壳)
    - 隔离电容:最大 1200 pF
    - 开关频率:330 kHz 典型值
    - 功率密度:JCJ10: 25 W/in³,JCJ08: 20 W/in³
    - 平均无故障时间:>900 KHrs(MIL-HDBK-217F,25°C,GB)

    产品特点和优势


    JCJ 系列 DC-DC 转换器以其卓越的性能、广泛的适用范围和高度可靠性脱颖而出。它们具备以下显著特点:
    - 宽输入电压范围:支持多种标准电压,如 12 V、24 V 和 48 V,满足不同应用场景的需求。
    - 高效率:转换效率高达 90%,显著降低能耗,提高系统整体效率。
    - 优异的隔离性能:1500 VDC 的输入到输出隔离,确保电气安全。
    - 紧凑设计:金属封装 DIP-24,适合各种紧凑空间的应用需求。
    - 高稳定性:温度适应性强,能在 -40°C 到 +100°C 范围内稳定工作,提供长达 3 年的质量保证。

    应用案例和使用建议


    应用案例
    JCJ 系列 DC-DC 转换器广泛应用于通信系统、计算机电源、工业自动化设备等领域。例如,在服务器机房中,这些转换器可以用于提供稳定可靠的电源,保障系统的正常运行。在移动设备中,它们则能有效管理电池能量,延长设备续航时间。
    使用建议
    为了充分发挥 JCJ 系列转换器的优势,建议采取以下措施:
    - 合理选择型号:根据实际输入电压和输出电压需求选择合适的型号,避免资源浪费。
    - 注意散热:尽管设计为自然对流冷却,但在高负载条件下仍需考虑额外的散热措施,以防止过热。
    - 使用滤波电容:在输出端接入滤波电容,有助于减少纹波噪声,提高输出质量。

    兼容性和支持


    JCJ 系列转换器具有广泛的兼容性,能够与多种电子设备无缝对接。此外,制造商提供详尽的技术文档和优质售后服务,包括 3 年保修期和技术支持,确保用户能够顺利解决问题。

    常见问题与解决方案



    常见问题与解决方案


    - 问题:设备启动时电压波动较大。
    解决方法:检查输入电压是否稳定,确保滤波电容正确安装,并在输出端添加适当的电容滤波器。

    - 问题:短路保护功能异常。
    解决方法:确认输入电压和负载情况是否正常,检查电路连接是否正确,必要时更换新的转换器。

    总结和推荐


    综合评估
    JCJ 系列 DC-DC 转换器凭借其高效率、宽输入电压范围、优异的电气隔离性能和稳定的输出表现,展示了出色的性能和可靠性。适用于各类需要高效电源转换的应用场合。
    推荐使用
    鉴于 JCJ 系列 DC-DC 转换器的优异性能和市场竞争力,我们强烈推荐将其应用于各种电力系统和电子设备中。无论是在数据中心、电信基础设施还是工业控制领域,这些转换器都能提供可靠且高效的电源解决方案。

JCJ0812D15参数

参数
转换效率 84%
类型 -
输出电压组数 2
输出总功率 8W
输出方式 Fixed
最大容性负载 -
特性 OCP,OVP,SCP
输入电压最大值 18V
散热方式 -
开关频率 330KHz(Typ)
输出电流最大值 265mA,265mA
输出电压 15V
输入电压最小值 9V
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCJ0812D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCJ0812D15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCJ0812D15 JCJ0812D15数据手册
