QSB15048WS24

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, QSB15048W系列, 9 → 75 V 直流输入, 24V 直流输出, 150W
供应商型号: 1470-4092-ND
供应商: Digi-Key
标准整包数: 1

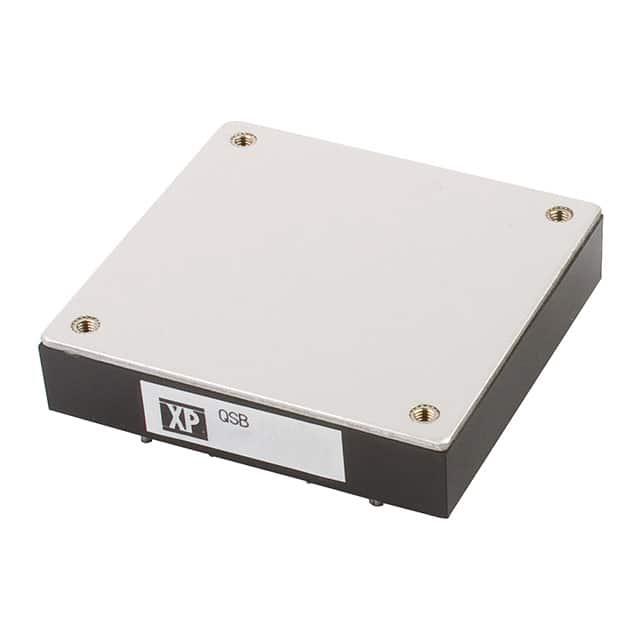

XP POWER DC-DC模块 QSB15048WS24

QSB15048WS24概述

    QSB15048W Series DC-DC Converter:详细技术手册解读

    产品简介


    QSB15048W 系列 DC-DC 转换器是一款高效且紧凑型的电源解决方案,适用于广泛的应用领域。它提供单路输出电压(12V、15V、24V、28V 和 48V),并具有广泛的输入电压范围(9V 至 75V)。该转换器采用了工业标准的半砖尺寸封装,特别适合空间受限的应用场景。其主要功能包括远程开关控制、±10% 输出调整能力、宽输入电压范围、隔离能力和高效率。

    技术参数


    QSB15048W 系列的主要技术参数如下:
    - 输入电压范围:9V 至 75V
    - 最大输出电流:24A(在 9V 至 12V 输入时)
    - 输出电压:12V、15V、24V、28V 和 48V
    - 最大输出功率:150W
    - 效率:最高可达 92.5%
    - 隔离电压:输入到输出 1500VDC,输入和输出到外壳 1500VDC
    - 工作温度范围:-40°C 至 +100°C
    - 尺寸:2.4 x 2.28 x 0.5 英寸(61.0 x 57.9 x 12.7 毫米)
    - 重量:约 0.24 磅(109 克)

    产品特点和优势


    - 宽输入电压范围:支持 9V 至 75V 的输入电压,能够适应不同电压来源。
    - 高效能:高达 92.5% 的效率,减少能源浪费。
    - 高隔离度:输入到输出的隔离电压达 1500VDC,确保电气安全。
    - 远程开关控制:通过 Pin 2 实现远程开启和关闭,便于系统管理和维护。
    - 宽工作温度范围:可在极端环境下稳定工作,-40°C 至 +100°C 的操作温度范围使其非常耐用。

    应用案例和使用建议


    - 电信基础设施:用于基站、服务器和数据中心的电源管理。
    - 工业自动化:适用于工厂自动化设备和控制系统。
    - 交通设施:用于轨道交通和航空系统的电源供应。
    使用建议:
    - 在安装过程中确保正确连接所有端子,并检查输入电压是否在允许范围内。
    - 针对特定应用需求(如需要高电流或低温环境),选择合适的型号和配置。
    - 定期检查散热系统,确保良好通风以防止过热。

    兼容性和支持


    - 兼容性:QSB15048W 系列与大多数标准接口兼容,适合与现有系统集成。
    - 支持:制造商提供三年质保,并附带详尽的技术文档和应用指南,方便用户进行故障排查和日常维护。

    常见问题与解决方案


    1. 输出电压不稳定
    - 解决方法:检查负载和输入电压是否在正常范围内;确认连接电容器的容量是否符合要求。
    2. 散热问题
    - 解决方法:增加散热片或风扇提高冷却效果;确保周围环境通风良好。
    3. 启动延迟
    - 解决方法:检查输入电压和负载条件;考虑更换更高容量的输入电容或改进电路布局。

    总结和推荐


    综上所述,QSB15048W 系列 DC-DC 转换器凭借其宽输入电压范围、高效率和可靠的电气性能,在众多应用场景中表现出色。我们强烈推荐使用此系列产品,特别是对于需要高稳定性和可靠性电源解决方案的场合。此外,制造商提供的全面支持和服务进一步增强了产品的整体价值。

QSB15048WS24参数

参数
最大容性负载 -
转换效率 89.5%
类型 -
特性 Remote On/Off,OCP,OTP,SCP,UVLO
输出电流最大值 6.25A
输出方式 -
输出电压 24V
输出电压组数 1
开关频率 -
输入电压最大值 75V
输入电压最小值 9V~75V(DC)
散热方式 -
输出总功率 -
长*宽*高 61mm(长度)*57.9mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装,散装

QSB15048WS24厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

QSB15048WS24数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER QSB15048WS24 QSB15048WS24数据手册

QSB15048WS24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 217.204 ¥ 1817.726
5+ $ 210.6832 ¥ 1763.155
10+ $ 204.1738 ¥ 1708.6798
25+ $ 195.49 ¥ 1636.0073
100+ $ 182.4483 ¥ 1526.8646
库存: 15
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1817.72
