ITW1212S

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ITW系列, 9 → 18 V 直流输入, ±12V 直流输出, 1W
供应商型号: 1672168
供应商: 海外现货
标准整包数: 20

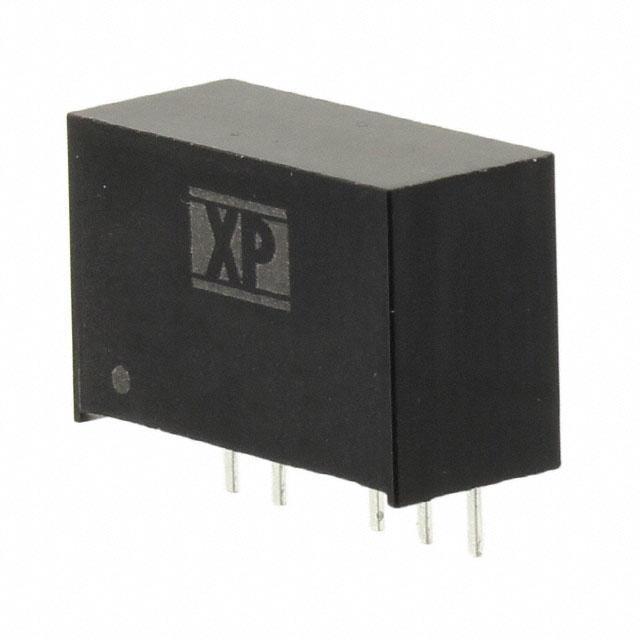

XP POWER DC-DC模块 ITW1212S

ITW1212S概述

    # ITW Series DC-DC Converter 技术手册

    产品简介


    ITW系列DC-DC转换器是XPPower公司开发的一款高效电源模块。它提供了一系列型号,涵盖了广泛的输入电压范围(4.5V至75V),支持单输出和双输出配置。这些转换器广泛应用于通信设备、工业自动化、医疗设备和消费电子产品等领域,能够有效地满足各种复杂的应用需求。

    技术参数


    输入电压范围
    - 4.5V至9V(5V标称)
    - 9V至18V(12V标称)
    - 18V至36V(24V标称)
    - 36V至75V(48V标称)
    输出电压及电流
    - 输出电压:见“模型与额定值”表格
    - 输出电流:最大为200mA(取决于输入电压和具体型号)
    其他关键参数
    - 最大电容负载:见“模型与额定值”表格
    - 初始设置精度:±2%
    - 线性调节:±0.2%
    - 负载调节:±1%(单输出)/±1%-±2%(双输出)
    - 跨调节:±5%(双输出模型)
    - 暂态响应:在25%负载变化下,3%偏差恢复在2ms内
    - 纹波与噪声:50mV峰峰值
    - 最小负载:无最小负载要求
    - 效率:见“模型与额定值”表格
    - 隔离:输入到输出1500VDC
    - 工作温度范围:-40°C至+105°C
    - 重量:约3克

    产品特点和优势


    独特功能和优势
    1. 宽输入电压范围:ITW系列具有2:1的宽输入电压范围,可以灵活应对不同电压环境下的需求。
    2. 高效率:最高可达81%的效率,最大限度降低能源损耗。
    3. 高可靠性:高达1500VDC的隔离,确保设备的安全性和稳定性。
    4. 无最小负载要求:无需最小负载即可正常工作,增强了使用的灵活性。
    5. 三年保修:提供长达三年的质保期,显示出制造商对产品质量的信心。
    市场竞争力
    - 在宽输入电压范围和高效率方面具有明显优势,适用于需要高效稳定电源的各种应用场景。
    - 适合作为关键设备的核心电源模块,提供可靠的电力保障。

    应用案例和使用建议


    实际应用案例
    - 通信设备:用于基站、路由器等设备,为各个电路板提供稳定的电源。
    - 工业自动化:可用于PLC控制器和传感器等设备,满足复杂的电源需求。
    - 医疗设备:在医疗成像设备中,ITW系列提供了高精度的电源解决方案。
    使用建议
    - 根据不同的应用场景选择合适的输入电压范围和输出电压型号。
    - 将输入滤波组件(C1、C2、L)尽可能靠近模块安装,以减少辐射噪声。
    - 考虑外部输入电容器的要求,以满足EMI滤波的需求。

    兼容性和支持


    兼容性
    - ITW系列DC-DC转换器与多种设备和系统兼容,可广泛应用于各种电路设计中。
    - 支持多种输入电压范围和输出电压配置,易于集成到现有的硬件平台中。
    支持与维护
    - XPPower公司提供全面的技术支持和售后服务,包括用户手册、在线技术支持和保修服务。

    常见问题与解决方案


    常见问题与解决方法
    1. 设备启动时无法正常工作
    - 解决方法:检查输入电压是否符合设备要求,确保接线正确无误。
    2. 输出电压不稳定
    - 解决方法:检查输入电压是否稳定,确认电容负载是否超过最大值。
    3. 设备过热
    - 解决方法:确保良好的散热条件,避免在高温环境中长时间运行。

    总结和推荐


    综合评估
    ITW系列DC-DC转换器以其宽输入电压范围、高效率、高可靠性等特点,成为众多应用场景的理想选择。其无最小负载要求和高稳定性,使得设备能够在各种复杂环境下可靠运行。三年保修期也体现了制造商对产品质量的高度自信。
    推荐使用
    鉴于其优异的技术参数和广泛的应用前景,强烈推荐在各种工业自动化、医疗设备、通信设备等领域的应用中使用ITW系列DC-DC转换器。

ITW1212S参数

参数
输出电流最大值 42mA,42mA
输出总功率 -
输出方式 -
输入电压最小值 9V~18V(DC)
输出电压组数 2
转换效率 79%
输出电压 12V
输入电压最大值 18V
类型 -
最大容性负载 -
散热方式 -
特性 SCP
开关频率 -
长*宽*高 17mm(长度)*7.62mm(宽度)
通用封装 SIP-6
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ITW1212S厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ITW1212S数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ITW1212S ITW1212S数据手册
