JCB0324D09

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCB系列, 18 → 36 V 直流输入, ±9V 直流输出, 3W
供应商型号: 1228073
供应商: 海外现货
标准整包数: 1

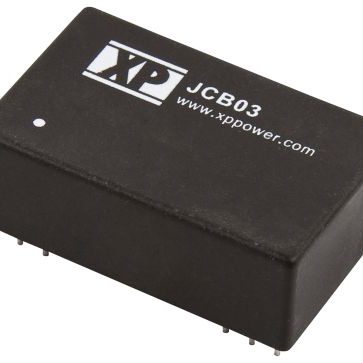

XP POWER AC-DC模块 JCB0324D09

JCB0324D09概述


    产品简介


    JCB系列电源转换器是一款高性能的DC-DC转换器,旨在为各种工业应用提供稳定可靠的直流电源。这款转换器提供单路和双路输出选项,具备高隔离电压和紧凑的设计,适用于需要高效能和可靠性的场合。主要应用于电信设备、工业自动化、医疗设备、安防系统等多个领域。

    技术参数


    以下是JCB系列电源转换器的主要技术参数和性能指标:
    | 参数 | 描述 |
    | : | : |
    | 输入电压范围 | 5 V(4.5-9 VDC),12 V(9-18 VDC),24 V(18-36 VDC),48 V(36-72 VDC) |
    | 输入电流 | 见表格 |
    | 输入滤波器 | Π网络 |
    | 反射纹波电流 | 35 mA峰值到峰值(通过12 µH电感器) |
    | 输入浪涌电流 | 5 V型号:15 VDC持续100ms
    12 V型号:24 VDC持续100ms
    24 V型号:40 VDC持续100ms
    48 V型号:80 VDC持续100ms |
    | 输出电压 | 见表格 |
    | 最小负载要求 | 见表格 |
    | 初始设置精度 | ±1%最大值 |
    | 线性调节 | ±0.5%最大值 |
    | 负载调节 | ±0.5%最大值 |
    | 交叉调节 | ±5%在双路输出模型上(见注释2) |
    | 瞬态响应 | 在50%负载变化时,偏差<3%,2ms内恢复至1%以内 |
    | 峰峰值纹波噪声 | 60 mV最大值,带宽20 MHz |
    | 短路保护 | 持续,自动恢复 |
    | 过压保护 | 无 |
    | 过流保护 | 无 |
    | 最大容性负载 | 见表格 |
    | 温度系数 | ±0.02/℃最大值 |
    | 效率 | 见表格 |
    | 隔离电压 | 1500 VDC输入到输出
    可选3000 VDC高隔离版本(见注释3) |
    | 输入到外壳隔离 | 1500 VDC |
    | 输出到外壳隔离 | 1500 VDC |
    | 开关频率 | 100-400 kHz可变 |
    | 隔离电阻 | 10^9Ω |
    | 功率密度 | 7.5 W/in³ |
    | MTBF | >2 M小时(25°C时) |

    产品特点和优势


    JCB系列电源转换器具有以下几个显著特点和优势:
    - 广泛的输入电压范围:可以接受5V至48V的输入电压,适用范围广。
    - 高隔离电压:标准配置为1500 VDC隔离,可选配3000 VDC,适合对安全和可靠性要求较高的应用。
    - 紧凑设计:体积小巧,重量轻(约0.04磅),非常适合空间有限的应用场合。
    - 优良的电气特性:低纹波噪声、高效率和快速瞬态响应,确保稳定的输出。
    - 灵活的输出选项:支持单路和双路输出,适用于不同需求的应用。
    - 出色的环境适应性:工作温度范围宽(-40°C到+100°C),存储温度范围更宽(-40°C到+125°C)。

    应用案例和使用建议


    应用案例
    - 电信设备:用于通信基站的电源供应,保证设备的正常运行。
    - 工业自动化:为各种工业控制器和传感器提供稳定的电源。
    - 医疗设备:为生命支持系统提供可靠且稳定的电力供应。
    - 安防系统:为视频监控和报警系统提供持续稳定的电源。
    使用建议
    1. 负载匹配:根据输出电压选择合适的负载,以满足最低负载要求,避免输出电压波动。
    2. 散热管理:使用自然对流散热方式,确保良好的散热效果,特别是当负载较大时。
    3. EMC设计:考虑到电磁兼容性,外部组件如输入电容器需满足特定要求(见技术手册)。
    4. 浪涌保护:输入端应增加浪涌保护措施,例如安装压敏电阻等,以防止电压尖峰损害电源模块。

    兼容性和支持


    JCB系列电源转换器支持多种输入电压,广泛适用于各类电子设备和系统。厂商提供3年的质保期,确保用户在使用过程中得到充分保障。同时,厂商也提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 如何选择合适的型号?
    - 根据实际应用的输入电压和输出电压选择合适的型号。查看表格中的详细参数,确保符合需求。
    2. 遇到输出电压不稳定怎么办?
    - 检查负载是否满足最小负载要求,如果不符合,需要添加额外的负载。
    - 检查输入电压是否在正常范围内,过高的输入电压可能会影响输出稳定性。
    3. 输出纹波过大怎么解决?
    - 增加输入端和输出端的滤波电容容量。
    - 检查电路连接是否正确,排除接线错误导致的纹波问题。

    总结和推荐


    综上所述,JCB系列电源转换器以其宽泛的输入电压范围、高隔离电压、优秀的电气特性和广泛的应用场景,成为众多工业领域的理想选择。其紧凑的设计和出色的环境适应性使得它特别适用于空间受限和环境恶劣的应用场合。强烈推荐此产品给那些需要高性能、高可靠性的DC-DC电源解决方案的用户。

JCB0324D09参数

参数
输出电压 9V
散热方式 -
输出总功率 -
转换效率 79%
特性 OCP,OVP,SCP,UVLO
输出方式 -
输入电压最小值 24V(DC)
类型 -
输出电流最大值 167mA,167mA
输出电压组数 2
输入电压最大值 36V
开关频率 -
最大容性负载 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
