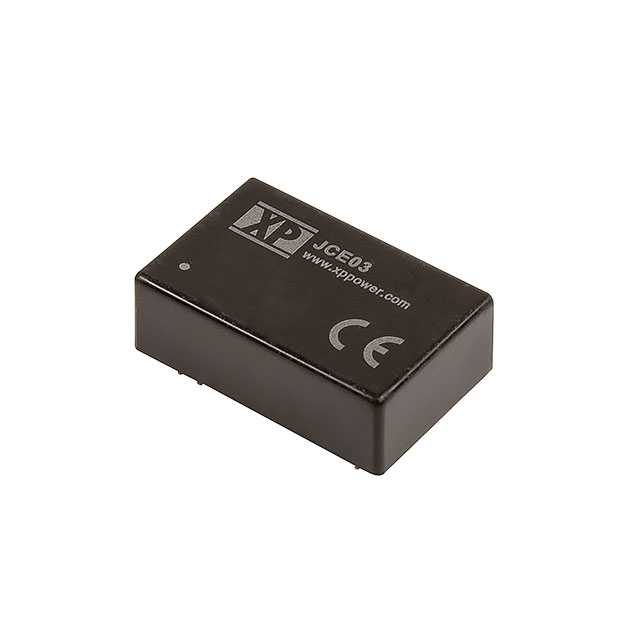

JCE0348S12-H

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCE03系列, 36 → 75 V 直流输入, 12V 直流输出, 3W
供应商型号: 1672004
供应商: 海外现货
标准整包数: 10
XP POWER AC-DC模块 JCE0348S12-H

JCE0348S12-H概述

    # JCE03 Series DC-DC Converter 技术手册解析

    产品简介


    基本描述
    JCE03 系列是 XP Power 公司推出的直流-直流(DC-DC)转换器。它具有广泛的应用范围,适合用于工业自动化、通信设备、医疗设备等领域。这款转换器能够提供稳定的电源输出,满足各种复杂环境下的应用需求。
    主要功能
    - 宽输入电压范围:9-75 VDC
    - 单路及双路输出可选
    - 高效率转换:最高可达81%
    - 完全稳压输出,无最小负载要求
    - 1500 VDC 隔离电压,可选 3000 VDC 隔离电压

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 输出电压 | 见型号和额定值表
    | 初始设定精度 ±2 %
    | 最小负载电流 | 0 A | 无最小负载要求 |
    | 线性调节率 | ±0.5 %
    | 负载调节率 | ±1.2 %
    | 交叉调节率 | ±5 % | 双输出模式下 |
    | 瞬态响应 3 %偏差 | 恢复时间<2ms |
    | 波纹和噪声 | 80 100 | mV峰峰值 | 通过1μF陶瓷电容测量 |
    | 短路保护 | 连续 | 自动恢复 |
    | 输入电压范围 | 9 | 18 | 36 | VDC | 12V、24V、48V标准 |
    | 输入滤波器类型 | π型
    | 输入反射纹波 | 20 mA峰峰值 | 通过12μH电感和47μF电容 |
    | 输入浪涌电压 | 25 | 50 | 100 | VDC | 持续100ms |

    产品特点和优势


    JCE03 系列 DC-DC 转换器具有多个独特功能和优势,使其在市场上具备竞争力:
    - 宽输入电压范围:可以处理 9-75 VDC 的输入电压,适应不同应用场合。
    - 完全稳压输出:保证输出电压的稳定性,确保电源供给可靠。
    - 高效率:转换效率最高可达 81%,降低能耗。
    - 无最小负载要求:适合于各种负载条件下的应用。
    - 1500 VDC 隔离电压:提供安全可靠的电源隔离。
    - 三年保修期:增强了产品的可靠性和信任度。

    应用案例和使用建议


    应用场景
    JCE03 系列 DC-DC 转换器适用于多种场合,例如:
    - 工业自动化控制系统
    - 医疗设备电源供应
    - 通信设备的电源管理
    使用建议
    - 在高功率需求环境下使用时,考虑额外的散热措施。
    - 使用时确保输入电压在规定的范围内,以避免超出其承受范围导致故障。
    - 在多负载变化情况下,使用稳压器进一步优化系统稳定性。

    兼容性和支持


    JCE03 系列 DC-DC 转换器具有广泛的兼容性,可以与各类电源管理和控制设备搭配使用。XP Power 提供全面的技术支持和维护服务,确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    问题 1:产品出现过热现象
    解决方案:
    - 确保良好的通风和散热条件,特别是在高功率输出时。
    - 使用散热片或其他散热装置辅助散热。
    问题 2:输出电压不稳定
    解决方案:
    - 检查输入电压是否在正常范围内。
    - 检查负载连接情况,确保负载稳定且符合产品手册的要求。

    总结和推荐


    综合评估
    JCE03 系列 DC-DC 转换器凭借其宽输入电压范围、高效率、完全稳压输出、以及良好的温度适应性,在多种工业和医疗应用场景中表现卓越。其无最小负载要求的特点也使得它在不同负载条件下都表现出色。
    推荐意见
    鉴于其优越的性能和可靠性,我们强烈推荐 JCE03 系列 DC-DC 转换器作为工业自动化、医疗设备和其他需要稳定电源供应的场合的理想选择。

JCE0348S12-H参数

参数
特性 SCP
输入电压最小值 48V(DC)
类型 -
最大容性负载 -
输入电压最大值 75V
散热方式 -
输出总功率 -
输出电流最大值 250mA
输出方式 -
开关频率 -
输出电压 12V
转换效率 81%
输出电压组数 1
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCE0348S12-H厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCE0348S12-H数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCE0348S12-H JCE0348S12-H数据手册

JCE0348S12-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
