首页  >  产品百科  >  JCB0312S12

JCB0312S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCB系列, 9 → 18 V 直流输入, 12V 直流输出, 3W
供应商型号: 1672962
供应商: 海外现货
标准整包数: 10

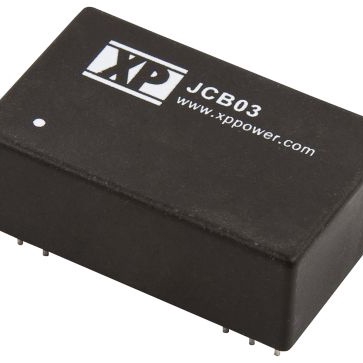

XP POWER AC-DC模块 JCB0312S12

JCB0312S12概述

    JCB系列DC/DC转换器技术手册

    产品简介


    JCB系列是专为高效率、高可靠性设计的DC/DC转换器,适用于各种工业应用。该系列产品具有单输出和双输出版本,输入电压范围广泛(5V至72V),输出电压可选,具有出色的隔离性能和紧凑的设计。JCB系列DC/DC转换器以其卓越的电气特性和广泛的工作温度范围,在电源管理和电力分配系统中表现出色。

    技术参数


    - 输入电压范围:5V (4.5-9V), 12V (9-18V), 24V (18-36V), 48V (36-72V)
    - 输入电流:根据型号不同而变化,具体参见表格
    - 输入滤波器:π网络
    - 输入反射纹波:35mA pk-pk(通过12μH电感)
    - 输入浪涌:5V模型承受15VDC,12V模型承受24VDC,24V模型承受40VDC,48V模型承受80VDC,持续100ms
    - 欠压锁定:无
    - 反向电压保护:无
    - 输出电压:参见表格
    - 最小负载:需要最小负载(见注释1)
    - 初始设定精度:±1%
    - 线性调节率:±0.5%
    - 负载调节率:±0.5%
    - 交叉调节率:±5%(双输出模型,见注释2)
    - 瞬态响应:<3%偏差,恢复到1%以内需2ms(50%负载变化)
    - 纹波与噪声:60mV pk-pk最大值(20MHz带宽)
    - 短路保护:连续,自动恢复
    - 过压保护:无
    - 过流保护:无
    - 最大容性负载:参见表格
    - 温度系数:±0.02/°C最大值
    - 效率:参见表格
    - 隔离电压:输入到输出1500VDC,高隔离版本可达3000VDC(见注释3)
    - 输入到外壳隔离:1500VDC
    - 输出到外壳隔离:1500VDC
    - 开关频率:100-400kHz可变
    - 隔离电阻:10^9Ω
    - 功率密度:7.5W/in³
    - MTBF:>2MHrs(MIL-HDBK-217F,25°C)
    - 工作温度:-40°C至+100°C,85°C以上降额至100%负载
    - 外壳温度:最大+100°C
    - 存储温度:-40°C至+125°C
    - 湿度:高达95%,非凝结
    - 冷却方式:自然对流
    - 电磁兼容性:符合EN55022 Class A传导和辐射标准(外部组件),EN61000-4-2 ESD免疫等级3,EN61000-4-4 EFT/Burst等级3,EN61000-4-5 Surge等级3,EN61000-4-6 Conducted Immunity 10V rms,EN61000-4-8 Magnetic Fields 1A/m

    产品特点和优势


    JCB系列DC/DC转换器的主要特点是其宽泛的输入电压范围、高隔离度(最高可达3000VDC)、高效率(最高达82%)和高可靠性。这些特性使其非常适合于工业自动化、通信设备、医疗设备等领域。此外,该系列还提供了金属外壳版本,增强了机械强度和散热性能,进一步提升了产品的耐用性和适用性。

    应用案例和使用建议


    JCB系列DC/DC转换器在多种应用场景中表现出色。例如,在工业控制系统中,它们可以作为电源模块,为传感器、执行器和其他电子设备提供稳定可靠的电源。在通信设备中,它们可以用于电源管理,确保系统的稳定运行。对于医疗设备,高隔离度特性确保了患者和操作员的安全。
    使用建议:
    1. 确保输入电压范围匹配设备需求,以避免电压过高或过低导致的损坏。
    2. 注意最小负载要求,特别是在轻载情况下,注意监测输出纹波和噪声。
    3. 使用适当的滤波电容器,如220μF/100V,以满足电磁兼容性要求。

    兼容性和支持


    JCB系列DC/DC转换器与其他电子元器件具有良好的兼容性,尤其在电源管理和信号处理方面。制造商提供了全面的技术支持,包括安装指南、应用笔记和故障排除文档,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:输出电压不稳定。
    - 解决方案:检查负载是否满足最小负载要求;调整输入电压和负载比例。

    2. 问题:纹波和噪声过高。
    - 解决方案:增加输入侧的滤波电容,如220μF/100V;检查负载是否符合最小负载要求。

    3. 问题:设备过热。
    - 解决方案:确保良好的散热条件,避免过载运行;使用金属外壳版本以增强散热效果。

    总结和推荐


    JCB系列DC/DC转换器凭借其宽泛的输入电压范围、高效率、高隔离度和优异的电磁兼容性,在众多应用场合中表现出色。其紧凑的设计和广泛的工作温度范围使其成为工业自动化、通信设备和医疗设备的理想选择。强烈推荐使用JCB系列DC/DC转换器,以确保系统的可靠性和稳定性。

JCB0312S12参数

参数
开关频率 -
特性 OCP,OVP,SCP,UVLO
输出方式 -
输出电压 12V
散热方式 -
输入电压最小值 9V
输出总功率 3W
转换效率 79%
类型 -
输出电流最大值 250mA
输出电压组数 1
输入电压最大值 18V
最大容性负载 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCB0312S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCB0312S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCB0312S12 JCB0312S12数据手册

JCB0312S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
