ISB0124S12

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ISB系列, 18 → 36 V 直流输入, 12V 直流输出, 1W
供应商型号: 209-ISB0124S12
供应商: Mouser
标准整包数: 1

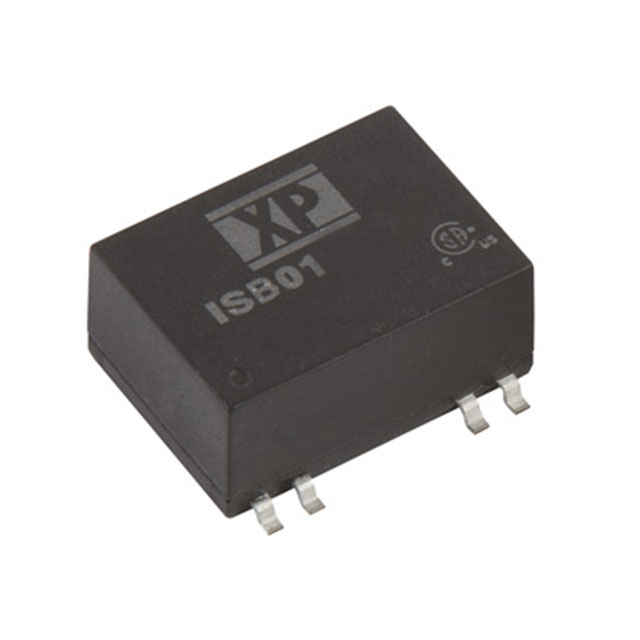

XP POWER DC-DC模块 ISB0124S12

ISB0124S12概述

    ISB01系列DC-DC转换器技术手册

    1. 产品简介


    ISB01系列DC-DC转换器是一款适用于多种应用场景的高效能电源解决方案。其基本特点包括单路和双路输出、宽输入电压范围、紧凑的表面贴装封装,以及高隔离电压。此系列产品广泛应用于工业控制、通信设备、医疗设备及电力系统等领域。

    2. 技术参数


    以下是ISB01系列DC-DC转换器的技术规格和性能参数:
    - 输出电压范围: 5V 至 30VDC
    - 最大输出电流: 200mA
    - 输入电压范围: 4.5V 至 75VDC
    - 效率: 最高可达82%
    - 隔离电压: 1500/1800VDC(输入到输出)
    - 负载调整率: ±1.0%
    - 线性调整率: ±0.2%
    - 瞬态响应时间: 小于250μs
    - 纹波和噪声: 75mV峰峰值
    - 最大容性负载: 见型号和额定值表格
    - 工作温度范围: -40°C 至 +95°C
    - 存储温度范围: -55°C 至 +125°C

    3. 产品特点和优势


    ISB01系列DC-DC转换器具备以下独特功能和优势:
    - 宽输入电压范围:2:1的输入范围使它适用于多种输入电源。
    - 高效率和可靠性:高达82%的转换效率以及长寿命设计使其成为理想选择。
    - 紧凑封装:采用SMD封装,体积小,适合高密度电路板设计。
    - 高隔离电压:1500VDC的隔离电压确保了安全性。
    - 远程开关控制:支持远程控制开关功能,方便应用集成。
    - 水洗兼容性:可选的水洗版本增加耐用性和适应性。

    4. 应用案例和使用建议


    ISB01系列DC-DC转换器可以应用于广泛的行业和领域,如:
    - 工业自动化:提供稳定的电源供应,确保系统稳定运行。
    - 通信设备:保证各种通信设备正常供电,提高可靠性。
    - 医疗设备:通过高可靠性和安全标准,满足医疗设备的需求。
    使用建议:
    - 在设计时,确保所选型号符合实际输入电压和负载要求。
    - 注意散热管理,特别是在高功率条件下。
    - 定期检查电源状态以确保最佳性能。

    5. 兼容性和支持


    ISB01系列DC-DC转换器与常见的电子元器件兼容,并且提供了丰富的技术支持。产品享有三年保修期,并支持标准的SMT贴装流程。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - Q: 转换效率低?
    - A: 检查输入电压是否在规格范围内,确保负载不超载。

    - Q: 输出电压不稳定?
    - A: 确保负载平衡,检查外部电容是否合适。

    7. 总结和推荐


    ISB01系列DC-DC转换器以其高性能、宽输入范围和高可靠性,在多个行业中表现出色。对于需要高效电源解决方案的应用,推荐使用此系列转换器。由于其优良的设计和性能指标,该产品是值得信赖的选择。

ISB0124S12参数

参数
输出电压组数 1
最大容性负载 -
散热方式 -
特性 Remote On/Off,SCP
输出总功率 -
输入电压最小值 24V(DC)
转换效率 82%
输入电压最大值 36V
输出电压 12V
输出方式 -
类型 -
开关频率 -
输出电流最大值 83mA
长*宽*高 18.9mm(长度)*13.7mm(宽度)
通用封装 SMD
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 散装

ISB0124S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ISB0124S12数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ISB0124S12 ISB0124S12数据手册

ISB0124S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.7895 ¥ 133.4213
5+ $ 14.652 ¥ 123.8094
10+ $ 13.9428 ¥ 117.8167
30+ $ 13.3488 ¥ 112.7974
100+ $ 12.4524 ¥ 105.2228
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 133.42
