DTJ2048D05

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, DTJ20系列, 18 75 V 直流输入, ±5V 直流输出, 20W
供应商型号: 1470-DTJ2048D05-ND
供应商: Digi-Key
标准整包数: 1

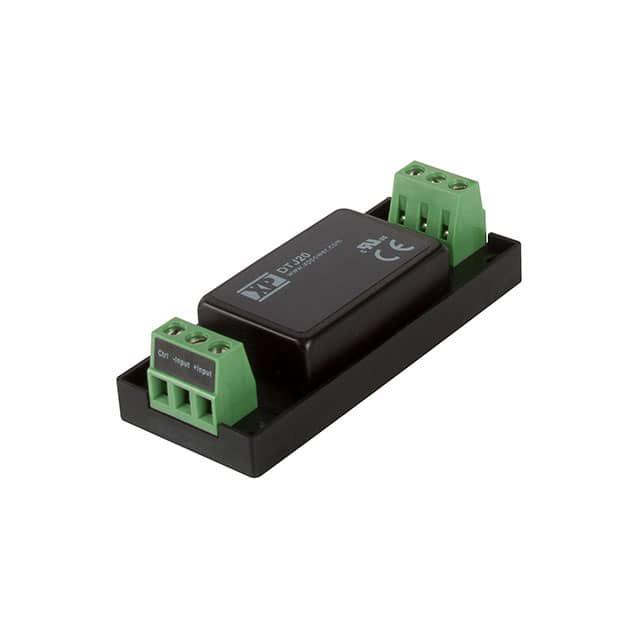

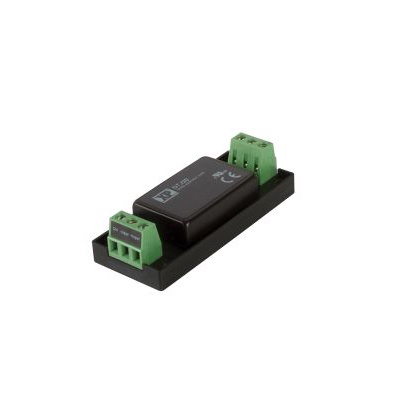

XP POWER DC-DC模块 DTJ2048D05

DTJ2048D05概述

    DTJ20 系列 DC-DC 转换器

    产品简介


    DTJ20 系列 DC-DC 转换器是 XP Power 公司推出的高可靠性的电源模块,适用于各种工业和商业应用。该系列产品提供单输出和双输出版本,电压范围从 3.3V 到 30VDC,并具有宽输入电压范围(4:1),使其能够在多种应用环境中稳定运行。DTJ20 系列提供了短路保护、输入反极性保护和软启动等功能,确保系统的稳定性和可靠性。

    技术参数


    DTJ20 系列 DC-DC 转换器的技术参数如下:
    - 输出电压:3.3V 至 30VDC
    - 输入电压范围:
    - 9V 至 36VDC(12V 和 24V 输入)
    - 18V 至 75VDC(24V 和 48V 输入)
    - 最大输出电流:
    - 3.3V 输出:5.5A
    - 5V 输出:4.0A
    - 12V 输出:1.67A
    - 15V 输出:1.33A
    - ±5V 输出:±2.0A
    - ±12V 输出:±0.835A
    - ±15V 输出:±0.665A
    - 效率:高达 90%
    - 隔离电压:3000VDC
    - 工作温度范围:-40°C 至 +100°C
    - 重量:约 45g(无散热片)

    产品特点和优势


    DTJ20 系列 DC-DC 转换器具有以下几个显著的特点和优势:
    - 宽输入电压范围:4:1 的输入电压范围,使得其能够适应不同电压等级的应用环境。
    - 高性能隔离:3000VDC 的隔离电压,保证了系统的安全性和稳定性。
    - 多重保护功能:包括短路保护、输入反极性保护和软启动功能,提高了系统的可靠性。
    - 多功能调节:可通过远程开关和电压调节功能灵活控制输出。
    - 环保设计:采用了非导电黑色塑料外壳,符合 UL94V-0 防火标准。

    应用案例和使用建议


    DTJ20 系列广泛应用于工业控制系统、通信设备、医疗设备及各类电子产品。例如,在工业自动化控制系统中,它可以为传感器和执行器供电,确保系统稳定运行。在使用时,建议在输入端加装滤波电容以减少纹波和噪声,同时合理配置散热措施以确保长期稳定工作。

    兼容性和支持


    DTJ20 系列可选配 DIN 导轨安装件和散热片,使其可以方便地安装于工业控制柜内。XP Power 提供三年质保服务,并附带详细的技术文档和应用指南,便于用户进行安装和维护。

    常见问题与解决方案


    1. 问:如何连接远程开关?
    - 答:将远程开关连接到“Remote On/Off”引脚。逻辑高电平表示开启,逻辑低电平表示关闭。
    2. 问:如何调节输出电压?
    - 答:通过连接外部电阻来调整输出电压。具体电阻值请参考手册中的表格。
    3. 问:如何提高转换器的效率?
    - 答:合理配置输入滤波电容,避免过载运行,并保持良好的散热条件。

    总结和推荐


    综上所述,DTJ20 系列 DC-DC 转换器凭借其宽泛的输入电压范围、高效率和多重保护功能,非常适合需要高可靠性和稳定性的应用场合。建议在对转换器有较高要求的工业和商业应用中采用该系列产品。总体来看,DTJ20 系列是一款值得信赖的产品,值得推荐使用。

DTJ2048D05参数

参数
输入电压最大值 75V
转换效率 86%
散热方式 -
输出方式 -
输出电压 5V
特性 -
开关频率 -
输出总功率 -
最大容性负载 -
输出电压组数 2
输入电压最小值 48V(DC)
输出电流最大值 2A,2A
类型 -
长*宽*高 76.2mm(长度)*31.4mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

DTJ2048D05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

DTJ2048D05数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER DTJ2048D05 DTJ2048D05数据手册

DTJ2048D05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 52.624 ¥ 440.3971
5+ $ 51.0432 ¥ 427.1678
10+ $ 49.4624 ¥ 413.9385
25+ $ 47.3616 ¥ 396.3574
100+ $ 44.2001 ¥ 369.8996
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 440.39
