JSM2548S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JSM25系列, 36 → 75 V 直流输入, 15V 直流输出, 25W
供应商型号: 1673024
供应商: 海外现货
标准整包数: 10

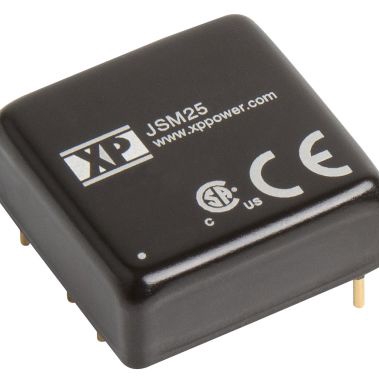

XP POWER AC-DC模块 JSM2548S15

JSM2548S15概述

    JSM25 系列 DC-DC 转换器

    产品简介


    JSM25系列DC-DC转换器是专为高效能电源系统设计的产品,提供单输出和双输出选项。此系列产品具有宽泛的输入电压范围(9V到75V),适用于多种应用场合。它采用小型1英寸×1英寸的封装形式,便于安装在有限的空间内。JSM25系列以其高效率(高达90%)和高功率密度(62.5W/in³)而著称,非常适合用于信息技术设备(ITE)、工业自动化设备以及其他需要稳定且可靠电源的场合。

    技术参数


    - 输入电压范围:9-18V、18-36V、36-75V
    - 输出电压:3.3V、5V、12V、15V,支持±12V和±15V双输出
    - 最大输出电流:3.3V时6.00A,5V时5.00A,12V时2.09A,15V时1.67A
    - 过压保护:具备过压保护功能,可有效防止过载导致的损坏
    - 工作效率:最高可达90%
    - 隔离电压:输入至输出隔离电压达1500VDC
    - 工作温度范围:-40°C到+105°C
    - 尺寸:1.00 x 1.00 x 0.40英寸(25.4 x 25.4 x 10.16毫米)
    - 重量:约0.04磅(16.5克)

    产品特点和优势


    JSM25系列具有以下特点和优势:
    - 双输出选择:可以满足单输出或双输出需求,具有高度灵活性。
    - 宽输入电压范围:适应不同电压输入的需求,确保了更广泛的应用范围。
    - 高效率和高功率密度:能够节省空间并提高能源利用率,适合对空间和效率有要求的应用场景。
    - 1500VDC 隔离电压:提高了系统的安全性和可靠性。
    - ITE 安全认证:通过了多项安全标准,确保符合严格的行业要求。
    - 远程开关控制:具备远程控制功能,方便用户进行管理和控制。

    应用案例和使用建议


    JSM25系列适用于各种需要高效率电源供应的设备,如工业自动化控制系统、通信设备、医疗器械、信息技术设备(ITE)等。在实际应用中,建议根据具体的工作条件选择合适的型号。例如,在高负载环境下可以考虑使用具备散热片(-HK)的版本以保证更好的热管理。

    兼容性和支持


    JSM25系列与市面上主流的电子元器件兼容性良好,可以轻松集成到现有系统中。制造商提供了详尽的技术文档和支持服务,确保客户能够顺利使用和维护设备。

    常见问题与解决方案


    - Q: 如何正确连接外部电容器?
    - A: 按照产品手册中的建议,使用CHEMI-CON KY 220µF/100V电容器来增强系统的抗干扰能力。
    - Q: 输出电压波动较大怎么办?
    - A: 确认输入电压是否稳定,检查电路连接是否正确,并调整外部电阻值(如Trim Down和Trim Up)来微调输出电压。

    总结和推荐


    综上所述,JSM25系列DC-DC转换器凭借其高效率、宽输入电压范围、良好的兼容性和全面的安全认证,是一款值得推荐的高性能电源解决方案。无论是工业自动化还是信息技术设备领域,JSM25系列都能提供稳定可靠的电源供应,满足用户多样化的需求。如果您正在寻找一款集高效、灵活和安全于一身的电源转换器,JSM25系列无疑是您的理想选择。

JSM2548S15参数

参数
散热方式 -
输出电流最大值 1.67A
输出电压 15V
转换效率 90%
类型 -
输入电压最大值 75V
输出方式 -
输出电压组数 1
特性 Remote On/Off,SCP
输入电压最小值 48V(DC)
最大容性负载 -
开关频率 -
输出总功率 -
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JSM2548S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JSM2548S15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JSM2548S15 JSM2548S15数据手册

JSM2548S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
