首页  >  产品百科  >  JCB0312D09

JCB0312D09

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCB系列, 9 → 18 V 直流输入, ±9V 直流输出, 3W
供应商型号: 1470-1803-5-ND
供应商: Digi-Key
标准整包数: 1

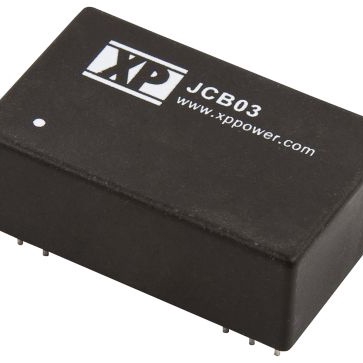

XP POWER AC-DC模块 JCB0312D09

JCB0312D09概述

    JCB Series DC/DC Converter 技术手册

    产品简介


    JCB 系列是一款高效率的直流到直流转换器,适用于各种工业和电信应用。此系列支持单路和双路输出,额定功率为3瓦特。它具有广泛的输入电压范围(5V、12V、24V、48V),适合不同的电源需求。主要功能包括高隔离度(高达1500 VDC,可选3000 VDC)和紧凑的设计。此外,该转换器还提供多种封装选项,如金属外壳版本。

    技术参数


    - 输入电压范围: 5V(4.5-9VDC)、12V(9-18VDC)、24V(18-36VDC)、48V(36-72VDC)
    - 效率: 视型号而定,最高可达82%
    - 最大负载电流: 视输入电压而定
    - 最小负载要求: 视型号而定
    - 初始设定精度: ±1%
    - 线性调节: ±0.5%
    - 负载调节: ±0.5%
    - 交叉调节: ±5%
    - 瞬态响应: <3%,2ms 内恢复至1%以内
    - 纹波与噪声: 60mV 峰峰值(20MHz 带宽)
    - 隔离电压: 1500 VDC(可选 3000 VDC)
    - 工作温度范围: -40°C 至 +100°C
    - 存储温度范围: -40°C 至 +125°C
    - 湿度: 最大 95%,无冷凝
    - 开关频率: 100-400 kHz 可变

    产品特点和优势


    - 高效能: 高达82%的效率使该转换器在能源消耗方面表现出色。
    - 高隔离度: 1500 VDC 的隔离电压确保了电路上的电气安全,对于高要求的应用非常适用。
    - 灵活性: 广泛的输入电压范围和不同输出配置满足多种应用需求。
    - 稳定性: 极低的纹波与噪声(60mV 峰峰值),确保了稳定可靠的电力供应。

    应用案例和使用建议


    JCB 系列转换器广泛应用于电信设备、工业控制系统及汽车电子等领域。例如,在电信基站中,该转换器可用于为各类通信设备提供稳定的直流电源。在使用时,建议在输入端加装适当的滤波电路以减少电磁干扰,并确保输出端的电容符合规范要求。

    兼容性和支持


    该转换器与其他标准 DC/DC 转换器接口兼容,易于集成到现有系统中。制造商提供三年保修期,并针对客户技术支持需求提供及时的帮助。

    常见问题与解决方案


    - Q: 如何连接负载?
    - A: 按照产品手册提供的接线图进行连接,确保最小负载要求得到满足。
    - Q: 无法达到指定效率怎么办?
    - A: 检查输入电压是否稳定,且确保所有电容和电感元件正确安装并符合规格要求。
    - Q: 输出电压不稳定怎么办?
    - A: 核对负载是否在规定的范围内,必要时调整负载条件。

    总结和推荐


    JCB 系列 DC/DC 转换器以其高效率、高隔离度及广泛的应用范围成为工业和通信领域的理想选择。经过全面的技术评测,我们强烈推荐使用此系列产品。对于需要高可靠性和稳定性的应用场景,JCB 系列无疑是一个出色的选择。

JCB0312D09参数

参数
最大容性负载 -
输出方式 DC-DC
开关频率 -
输出电压 9V
转换效率 78%
输出电压组数 2
输入电压最大值 18V
散热方式 -
输入电压最小值 9V~18V(DC)
特性 OCP,OVP,SCP,UVLO
输出总功率 -
输出电流最大值 167mA,167mA
类型 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCB0312D09厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCB0312D09数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCB0312D09 JCB0312D09数据手册

JCB0312D09封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.39 ¥ 130.0455
5+ $ 14.3728 ¥ 119.1146
10+ $ 13.936 ¥ 115.4946
25+ $ 13.3432 ¥ 110.5818
100+ $ 12.4488 ¥ 103.1694
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 130.04
