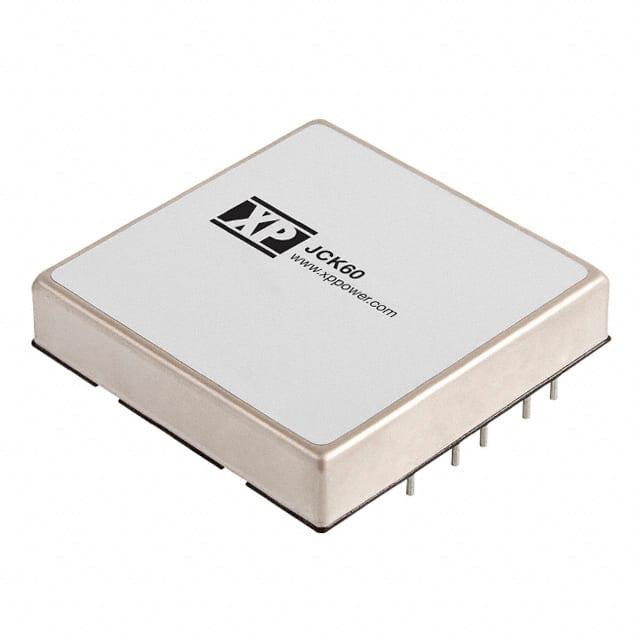

JCK6024S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCK系列, 18 → 36 V 直流输入, 12V 直流输出, 60W
供应商型号: 1227454
供应商: 海外现货
标准整包数: 1
XP POWER AC-DC模块 JCK6024S12

JCK6024S12概述

    JCK系列电子元器件技术手册概述

    产品简介


    JCK系列电子元器件是一款高功率密度、高效能的直流电源转换器,主要用于需要稳定输出电压的各种工业和应用领域。该产品提供多种电压输出选项(3.3V, 5.0V, 12.0V, 15.0V),并支持24V和48V输入范围,适用于广泛的电源需求。

    技术参数


    - 输入电压范围:24V (18-36VDC), 48V (36-75VDC)
    - 最大输出电流:最高可达14.0A
    - 输出电压调节:±10%
    - 效率:高达92%
    - 隔离电压:1600VDC(输入到输出、输入到外壳、输出到外壳)
    - 温度系数:0.02%/℃
    - 浪涌电流:24V模型50VDC,48V模型100VDC,持续100ms
    - 瞬态响应:3%最大偏差,恢复到1%以内需<250µs(负载变化25%)

    产品特点和优势


    JCK系列电源转换器以其高效率、高功率密度及强大的保护功能而著称。具备远程开关控制、过流保护(OCP)、过压保护(OVP)和过温保护(OTP),确保在各种条件下都能安全运行。此外,1600VDC的高隔离电压使其特别适合对安全有严格要求的应用场合。

    应用案例和使用建议


    JCK系列广泛应用于工业自动化、电信设备、医疗设备等领域。根据手册提供的数据,对于一些具有较高负载变动的应用,用户可能需要选择较大容量的输出电容以保证稳定性。此外,在极端环境下使用时,建议加装散热装置以维持设备的正常运行。

    兼容性和支持


    JCK系列产品与市面上主流的电子元器件兼容性良好,可直接用于多种电路设计中。厂商提供了详尽的技术支持和3年的质保服务,确保用户能够无忧使用。

    常见问题与解决方案


    - Q: 设备启动时间长怎么办?
    - A: 确认输入电压符合规格要求,检查外部电路是否有影响启动的因素。必要时,调整外部电容值。
    - Q: 输出电压不稳定如何处理?
    - A: 检查内部接线是否正确,确认输出电容配置是否适当。调整电路中的电阻值,特别是调节电阻,确保输出电压准确无误。

    总结和推荐


    总体来看,JCK系列电子元器件是一款集高性能与多功能于一体的电源转换器,非常适合需要稳定、高效电源供应的场合。鉴于其卓越的性能和可靠的保障体系,我们强烈推荐此产品作为电源管理的最佳选择之一。

JCK6024S12参数

参数
输出电压 12V
输入电压最大值 36V
散热方式 -
输出电流最大值 5A
开关频率 270KHz(Typ)
最大容性负载 -
特性 Remote On/Off,OCP,OVP,SCP,UVLO
输入电压最小值 18V
输出总功率 60W
转换效率 91%
类型 -
输出方式 Fixed
输出电压组数 1
长*宽*高 50.8mm(长度)*50.8mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCK6024S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCK6024S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCK6024S12 JCK6024S12数据手册

JCK6024S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 716.2442
2+ ¥ 684.0966
3+ ¥ 670.4172
库存: 9
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 716.24
直接购买
加入购物车
