JCD0624S3V3

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCD系列, 18 → 36 V 直流输入, 3.3V 直流输出, 6W
供应商型号: JCD0624S3V3
供应商: TME
标准整包数: 1

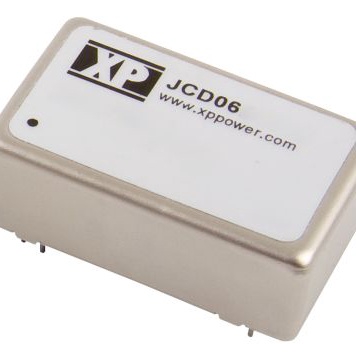

XP POWER AC-DC模块 JCD0624S3V3

JCD0624S3V3概述


    产品简介


    JCD系列直流-直流转换器是一款高效能、稳定可靠的电源模块,适用于多种应用场景。其主要功能是将输入的直流电压转换为所需的输出电压,以满足不同负载的需求。该系列转换器具有宽泛的输入电压范围(5 V, 12 V, 24 V, 48 V),支持单输出和双输出配置,广泛应用于工业自动化、通信设备、医疗仪器等领域。

    技术参数


    输入特性
    - 输入电压范围:5 V (4.5-9 VDC), 12 V (9-18 VDC), 24 V (18-36 VDC), 48 V (36-72 VDC)
    - 输入电流:根据不同的输入电压和型号有所不同,最大值通常在1.5 A左右。
    - 输入反射纹波电流:35 mA rms through 12 µH inductor
    - 输入浪涌电流:5 V模型 15 VDC for 100 ms;12 V模型 24 VDC for 100 ms;24 V模型 40 VDC for 100 ms;48 V模型 80 VDC for 100 ms
    输出特性
    - 输出电压:详见技术手册中的详细表格。
    - 纹波与噪声:60 mV pk-pk,带宽为20 MHz。
    - 启动延迟时间:5 V输入模型20 ms典型,12/24/48 V输入模型500 ms典型。
    - 过载保护:150%满载仅在5 V输入模型下有效。
    - 短路保护:自动恢复。
    其他特性
    - 效率:详见技术手册中的详细表格。
    - 隔离电压:输入到输出1600 VDC,可选高隔离版本3500 VDC。
    - 最大容性负载:详见技术手册中的详细表格。
    - 工作温度范围:-40°C至+100°C。
    - 储存温度范围:-55°C至+125°C。
    - 冷却方式:自然对流冷却。

    产品特点和优势


    1. 宽输入电压范围:能够适应各种电源环境,降低系统设计的复杂性。
    2. 高效率:最大效率可达85%,有助于提高整体系统的能源利用效率。
    3. 高可靠性:具备短路保护、过载保护等多重安全机制,确保长期稳定运行。
    4. 紧凑封装:采用24针DIL镍镀铜封装,体积小、重量轻,易于安装和维护。
    5. 广泛的应用兼容性:适用于多种工业标准环境,简化设备集成过程。

    应用案例和使用建议


    JCD系列直流-直流转换器广泛应用于工业自动化控制系统、通信设备、医疗设备及各类消费电子产品。例如,在工业自动化领域,可以用于伺服电机驱动器的电源供应,确保电机的稳定运行。在通信设备中,它可以为路由器、交换机等提供可靠的电源支持。
    使用建议:
    1. 在选择转换器时,需根据具体的应用需求选择合适的输入电压和输出电压范围。
    2. 考虑负载波动较大时,应预留足够的输出容量,避免出现过载现象。
    3. 在高温环境下使用时,注意散热,必要时加装散热片或风扇。

    兼容性和支持


    该系列转换器具有较强的兼容性,可与其他标准的电子元件和设备配套使用。供应商提供了详尽的技术文档和支持服务,包括产品手册、应用指南和技术支持热线。对于常见的故障和问题,供应商也提供了详细的解决方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在额定范围内,调整负载匹配。 |
    | 启动延迟时间较长 | 检查电路设计是否存在漏电,确保启动电路正常。 |
    | 温度过高 | 改善散热条件,必要时加装散热片或风扇。 |
    | 输出纹波过大 | 检查外部滤波电容器是否损坏,更换新的电容器。 |

    总结和推荐


    JCD系列直流-直流转换器凭借其宽输入电压范围、高效率、强可靠性和良好的兼容性,成为了众多应用领域的理想选择。无论是工业自动化、通信设备还是消费电子,都能通过选用该系列产品实现高性能的电源管理。强烈推荐在需要高效、可靠电源解决方案的项目中使用JCD系列直流-直流转换器。

JCD0624S3V3参数

参数
输出电压组数 1
特性 OCP,OVP,SCP
输出电流最大值 1.4A
输入电压最小值 24V(DC)
输入电压最大值 36V
输出方式 -
最大容性负载 -
输出电压 3.3V
类型 -
散热方式 -
开关频率 -
转换效率 75%
输出总功率 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCD0624S3V3厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCD0624S3V3数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCD0624S3V3 JCD0624S3V3数据手册

JCD0624S3V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 32.19 ¥ 215.7285
5+ $ 23.76 ¥ 184.041
10+ $ 19.6 ¥ 159.705
50+ $ 18.648 ¥ 153.3168
库存: 20
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 215.72
直接购买
加入购物车
