VCE05US24-P

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: Universal Input 210mA 24V 1 85V~264V(AC) 通孔安装
供应商型号: SG-VCE05US24-P
供应商: 国内现货
标准整包数: 1

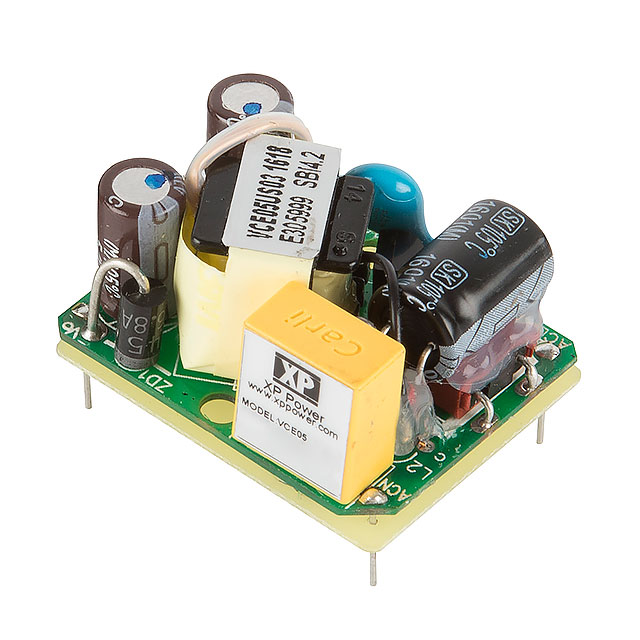

XP POWER AC-DC模块 VCE05US24-P

VCE05US24-P概述

    # VCE05 系列 AC-DC 电源产品概述

    产品简介


    VCE05 系列是专为低成本的信息技术和工业应用设计的开放式框架和封装式交流-直流(AC-DC)单输出电源。该系列提供两种机械选择,包括开放式框架和封装式PCB安装。凭借符合全球安全标准的认证,VCE05 系列在传导和辐射发射方面符合B类标准,并具有130%峰值负载能力,为系统设计师提供了轻松集成到广泛应用中的便捷途径。
    主要功能
    - 紧凑型设计:适合空间受限的应用场景。
    - 单一输出电压:从3.3V到48V可选。
    - 成本效益:通过优化设计实现成本控制。
    - 多种认证:满足全球多个地区的安全标准要求。
    应用领域
    VCE05 系列广泛应用于信息技术设备(ITE)和工业设备中,适用于医疗设备、电信系统、工业自动化和消费电子产品等领域。

    技术参数


    VCE05 系列 AC-DC 电源的技术参数如下:
    | 参数 | 规格 |

    | 输出功率 | 5W |
    | 输出电压范围 | 3.3V至48V |
    | 输入电压范围 | 85VAC至264VAC |
    | 工作温度 | -25°C至+70°C |
    | 额定效率 | 78% |
    | 最小空载输入功率 | 0.3W |
    | 过压保护范围 | 115%-140%Vnom |
    | 工作频率 | 47Hz至63Hz |
    | 封装形式 | 开放框架和封装式 |
    | 维修时间(MTBF) | >400,000小时 |

    产品特点和优势


    - 小巧轻便:开放框架版本重量仅为0.03磅,封装版本为0.053磅,易于集成和部署。
    - 高效能:额定效率达到78%,同时保证低功耗空载状态。
    - 高可靠性:符合严格的国际安全标准,并具有过压、过载和短路保护机制。
    - 良好的环境适应性:宽泛的工作温度范围和良好的抗震、抗振动设计确保长期稳定运行。

    应用案例和使用建议


    VCE05 系列电源可以广泛应用于医疗设备、电信系统和工业控制系统中。例如,在工业自动化控制系统中,该系列电源能够为传感器、执行器和控制器等设备提供稳定的电力供应。
    使用建议
    - 避免高湿度环境:虽然该电源具有一定的耐湿性,但在高湿度环境中建议采取额外的防护措施。
    - 正确接线:遵循产品手册中的接线指南进行正确安装,以避免连接错误带来的潜在故障。

    兼容性和支持


    VCE05 系列电源具有良好的兼容性,可与各种ITE和工业设备无缝对接。厂商提供3年的保修服务,并且技术支持团队随时待命以解答用户疑问。

    常见问题与解决方案


    1. 电源无法启动:检查输入电压是否在正常范围内,并确认所有连接是否牢固。
    2. 输出电压不稳定:可能需要校准输出电压,参考手册中的校准指南进行调整。
    3. 设备过热:降低环境温度或增加散热措施,确保工作环境温度不超过70°C。

    总结和推荐


    综上所述,VCE05 系列电源凭借其高效能、高可靠性以及低成本的特点,非常适合应用于信息技术设备和工业设备中。它不仅具备全面的安全认证,而且在多种环境下都能保持稳定可靠的工作状态。因此,对于正在寻找高性能、高性价比AC-DC电源的设计师和制造商来说,VCE05 系列是一个值得考虑的选择。

VCE05US24-P参数

参数
转换效率 -
输入电压最小值 85V~264V(AC)
输出电压 24V
输出总功率 -
开关频率 -
输出方式 -
输出电流最大值 210mA
散热方式 -
输出电压组数 1
输入电压最大值 -
类型 -
最大容性负载 -
特性 Universal Input
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

VCE05US24-P厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

VCE05US24-P数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER VCE05US24-P VCE05US24-P数据手册

VCE05US24-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
