首页  >  产品百科  >  Q60N-5

Q60N-5

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, Q系列, 0 → 5 V 直流输入, -6kV dc输出, 0.5W
供应商型号: 1470-3345-ND
供应商: Digi-Key
标准整包数: 1

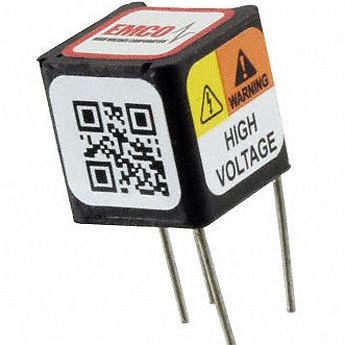

XP POWER DC-DC模块 Q60N-5

Q60N-5概述


    产品简介


    Q系列是XP POWER公司推出的一系列微型化、高可靠性的直流到高压直流转换器(HV DC Converters)。它们可以提供从100V到10,000V的输出电压,功率等级为0.5瓦。这种微型化的转换器非常适合对尺寸和重量有严格要求的应用场合,如光电探测器、激光光源、离子泵等。产品体积小巧,最大仅10,000V版本也仅有0.614立方英寸,重量仅为1盎司,非常适合便携式、电池供电的设备使用。

    技术参数


    输入电压范围:
    - 0至5V、12V、15V或24V
    典型启动电压:
    - 小于0.7V
    隔离度:
    - ±500V
    输出电压容差:
    - ±10%(满载时)
    频率范围:
    - 75-500kHz(典型值)
    控制引脚功能:
    - 0至输入电压(具体细节参见第10页)
    存储温度范围:
    - -55°C至+105°C
    标准工作温度范围:
    - -25°C至+70°C(外壳温度)
    扩展工作温度范围:
    - -55°C至+75°C(外壳温度)
    最大输出电流及纹波:
    | 输出电压 | 最大输出电流 | 纹波 |
    |
    | 100V-900V | 0.556mA至5.000mA | <1.000% |
    | 1000V-2000V | 0.100mA至0.500mA | <0.500% |
    | 2500V-5000V | 0.100mA至0.200mA | <0.500% |
    | 6000V-10000V | 50μA至83μA | <1.000% |

    产品特点和优势


    - 超小型化设计: 输出高达10,000V仅需0.614立方英寸的体积,适用于需要紧凑空间的应用。
    - 高可靠性: 已验证的高可靠性,满足长时间工作的需求。
    - 低纹波和低电磁干扰: 纹波低于0.1%,具有出色的抗干扰能力。
    - 无外部组件要求: 高可靠性且易于集成。
    - 比例输入/输出: 输出直接与输入成比例,便于调整输出电压。
    - 隔离特性: 输入与输出完全隔离,提高系统安全性和稳定性。
    - 低漏电电流: 漏电电流小于250nA,保证高精度输出。
    - 控制引脚功能: 可通过控制引脚进行开关控制,适应各种复杂应用场景。
    - 环保合规: RoHS认证,符合环保要求。

    应用案例和使用建议


    应用案例:
    - 光电探测器: 如雪崩光电二极管和光电倍增管,用于精密测量和光信号检测。
    - 激光光源: 在医疗和科研仪器中提供稳定输出。
    - 离子泵: 在科学研究和工业生产中实现真空环境。
    - 打印机: 用于电晕充电。
    使用建议:
    - 正确选择型号: 根据实际应用所需的工作电压和功率等级,合理选择合适的型号。
    - 注意负载依赖性: 输出电压与负载有关,确保在轻载或空载条件下适当降低输入电压以防止过压现象。
    - 确保良好散热: 使用时需采用有效的热管理措施以保持安全的工作温度。
    - 考虑纹波影响: 特别是在高精度应用中,注意纹波对输出的影响,必要时增加滤波电路以减小纹波。

    兼容性和支持


    - 双输出选项: 支持中心抽头双输出模式(最多到900V)。
    - 控制引脚功能: 单个输出型号(最多到5000V)可选控制引脚。
    - 宽温范围支持: 可选扩展工作温度型号(最多到5000V)。
    - 铜屏蔽选项: 所有型号均可选配外部铜屏蔽。
    厂商支持:
    - XP POWER提供详细的技术文档、应用笔记和售后支持,确保客户能够顺利部署和使用这些高压直流转换器。

    常见问题与解决方案


    问题1:如何避免输出电压超过最大额定值?
    - 解决方案:在轻载或空载条件下,应适当降低输入电压以避免超过最大额定输出电压。
    问题2:如何处理过高的纹波?
    - 解决方案:考虑在输出端添加滤波电路以减小纹波幅度。
    问题3:如何安装铜屏蔽?
    - 解决方案:根据手册指引,在指定位置安装铜屏蔽板以增强电气隔离。

    总结和推荐


    优点总结:
    - 极高的集成度和超小型化设计,适合需要紧凑空间的应用场景。
    - 高可靠性与低纹波特性使其成为高性能需求领域的理想选择。
    - 灵活的控制引脚设计和多种配置选项提高了产品的通用性和兼容性。
    推荐:
    综上所述,Q系列高压直流转换器凭借其卓越的性能和广泛的应用范围,非常值得在各种高端应用中使用。无论是在光电探测、激光光源还是其他需要高压输出的环境中,这款产品都能提供可靠的电源解决方案。

Q60N-5参数

参数
转换效率 -
散热方式 -
输出电压 -6000V
输出方式 Adjustable
开关频率 100KHz
输出电压组数 1
输出总功率 500mW
输出电流最大值 83μA
类型 -
特性 Proportional Output
输入电压最大值 5V
输入电压最小值 5V(DC)
最大容性负载 -
长*宽*高 12.7mm(长度)*12.7mm(宽度)
通用封装 CASE C
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

Q60N-5厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

Q60N-5数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER Q60N-5 Q60N-5数据手册

Q60N-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 355.0248 ¥ 2971.1138
5+ $ 349.7021 ¥ 2926.5693
10+ $ 344.3773 ¥ 2882.0074
25+ $ 333.7264 ¥ 2792.8731
100+ $ 323.076 ¥ 2703.7423
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2971.11
直接购买
