JVA401500S24

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JVA40系列, 200 → 1500 V 直流输入, 24V 直流输出, 40W
供应商型号: 1723070
供应商: 海外现货
标准整包数: 1

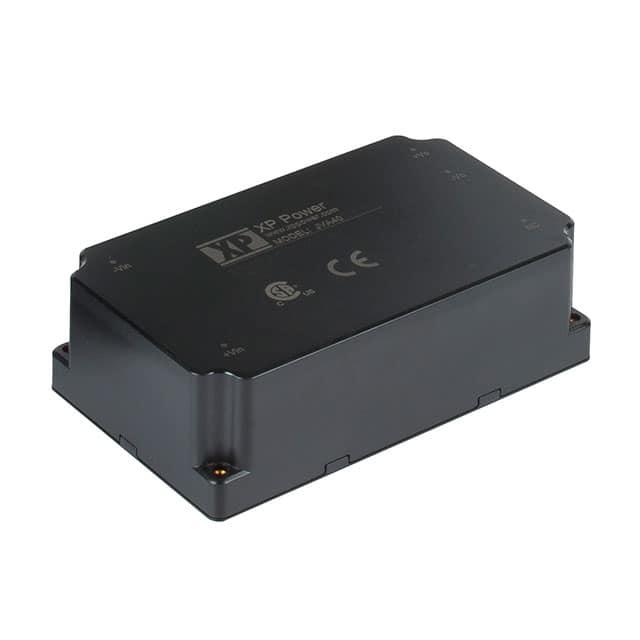

XP POWER AC-DC模块 JVA401500S24

JVA401500S24概述

    JVA40 Series DC-DC Converter



    产品简介



    JVA40系列是一款高性能的直流到直流转换器,适用于可再生能源、工业应用和电动汽车(EV)等领域。这款转换器提供了一个宽输入电压范围(200至1500 VDC),使其特别适合高压环境下的使用。其主要功能包括稳定的输出电压、短路保护、过载保护、过压保护等,以确保在各种条件下都能安全可靠地运行。


    技术参数



    以下是JVA40系列的主要技术参数:

    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |------|-------|--------|--------|------|-----|
    | 输出电压 | 12 | 24 | V | 见型号和评级表 |
    | 初始设置精度 | ±2 | %
    | 最小负载 | 0 | A | 不需要最小负载 |
    | 启动延迟 | 2 | s
    | 线路调节 | ±1 | %
    | 负载调节 | ±1 | % | 0至100%负载 |
    | 纹波与噪声 | 150 | 300 | mV pk-pk | 20 MHz带宽 |
    | 短路保护 | 重启 | hiccup模式,自动恢复 |
    | 过载保护 | 120 | 320 | % | 重启,hiccup模式 |
    | 过压保护 | 见型号和评级表
    | 温度系数 | 0.02 | %/℃
    | 输入电压范围 | 200 | 1500 | VDC
    | 输入电流 | 320/80/42 | mA | 200 VDC/800 VDC/1500 VDC输入 |
    | 冲击电流 | 50/150 | A | 200 VDC/1500 VDC输入 |
    | 输入滤波器 | Π型
    | 欠压锁定 | 开启 | 180-195 V,关闭 | 170-185 V |


    产品特点和优势



    1. 宽输入电压范围:200-1500 VDC,适应各种高压应用。
    2. 全封闭PCB封装:提高耐久性和可靠性。
    3. 可选DIN导轨版本:便于安装和维护。
    4. 集成EMI滤波器:减少电磁干扰,提升系统稳定性。
    5. 4kVAC隔离:高绝缘等级,适用于安全要求高的场合。
    6. 短路和过载保护:确保长期稳定运行。
    7. 安全认证:通过UL1741和EN62109标准,符合光伏电源系统要求。


    应用案例和使用建议



    JVA40系列广泛应用于可再生能源、工业和电动汽车领域。例如,在风能发电系统中,该转换器可以将高电压转换为稳定的低压输出,确保下游设备正常运行。在实际应用中,用户可以根据具体需求选择合适的型号,如JVA401500S12(12V输出)、JVA401500S15(15V输出)或JVA401500S24(24V输出)。此外,根据具体应用场景,可以通过增加外部电容和TVS二极管来进一步提高系统的稳定性和抗干扰能力。


    兼容性和支持



    JVA40系列具有良好的兼容性,可与多种标准接口兼容。该产品还提供DIN导轨安装选项,方便现场安装和维护。厂商提供了全面的技术支持和服务,包括保修和维护计划,确保用户能够获得最佳使用体验。


    常见问题与解决方案



    1. 启动延迟:启动延迟时间为2秒。若需快速响应,建议在启动前对系统进行预热。
    2. 短路保护:当发生短路时,设备会进入重启模式。若频繁触发,检查负载是否超负荷。
    3. 过压保护:设备具有过压保护功能,但请确保输入电压不超过额定值。若触发过压保护,检查输入电源是否稳定。


    总结和推荐



    总体来看,JVA40系列是一款高效、可靠的直流到直流转换器,适用于高压应用环境。其宽输入电压范围、全封闭封装、短路和过载保护等功能使其成为可再生能源、工业和电动汽车应用的理想选择。我们强烈推荐使用JVA40系列转换器,特别是在那些对可靠性要求较高的应用环境中。

JVA401500S24参数

参数
输入电压最大值 1.5KV
最大容性负载 -
类型 -
输入电压最小值 800V(DC)
输出方式 -
输出总功率 -
转换效率 80%(Typ.)
开关频率 -
输出电流最大值 1.67A
散热方式 -
输出电压 24V
特性 Remote On/Off
输出电压组数 1
长*宽*高 125mm(长度)*75mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

JVA401500S24厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JVA401500S24数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JVA401500S24 JVA401500S24数据手册

JVA401500S24封装设计

查看详情并下载
Symbol
Footprint
3D Model
