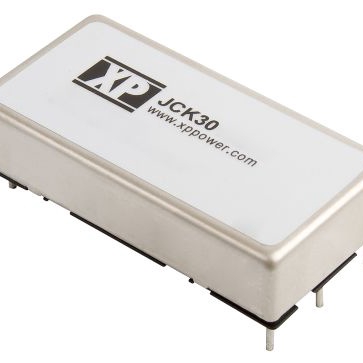

JCK3024S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCK系列, 18 → 36 V 直流输入, 5V 直流输出, 30W
供应商型号: 1470-2008-5-ND
供应商: Digi-Key
标准整包数: 1
XP POWER AC-DC模块 JCK3024S05

JCK3024S05概述

    # DC-DC转换器JCK系列技术手册

    产品简介


    基本介绍
    JCK系列是一款高效能的DC-DC转换器,具有30W的输出功率。该系列产品提供单输出和双输出两种型号,适用于多种输入电压范围,包括12V(9-18VDC)、24V(18-36VDC)和48V(36-75VDC)。JCK系列广泛应用于通信设备、工业自动化、医疗设备等领域,是高可靠性的电源解决方案。

    技术参数


    输入参数
    - 输入电压范围: 12V (9-18VDC), 24V (18-36VDC), 48V (36-75VDC)
    - 输入电流: 见下表
    - 欠压锁定:
    - 12V模型: 开启8.6V,关闭7.9V典型值
    - 24V模型: 开启17.8V,关闭16V典型值
    - 48V模型: 开启33.5V,关闭30.5V典型值
    - 输入反射纹波电流: 通过12uH电感20mA峰值到峰值
    - 输入浪涌电流:
    - 12V模型: 25VDC持续100ms
    - 24V模型: 50VDC持续100ms
    - 48V模型: 100VDC持续100ms
    - 输入滤波器: π网络
    输出参数
    - 输出电压: 见下表
    - 输出电压调整: 单输出模型±10%
    - 启动延迟: 最大30ms
    - 最小负载: 不需要最小负载
    - 线路调节: ±0.5%最大
    - 负载调节:
    - 单输出模型: ±0.5%最大
    - 双输出模型: ±1%最大(平衡输出)
    - 交叉调节: ±5%(注释2)
    - 设定点精度: ±1%
    - 纹波与噪声: 100mV峰峰值(20MHz带宽)
    - 瞬态响应:
    - 最大偏差3%,在25%负载变化后250μs内恢复至1%
    其他参数
    - 过电压保护:
    - 3.3V模型: 3.9V典型值
    - 5V模型: 6.2V典型值
    - 12V模型: 15V典型值
    - 15V模型: 18V典型值
    - ±5V模型: ±6.2V典型值
    - ±12V模型: ±15V典型值
    - ±15V模型: ±18V典型值
    - 过载保护: >150%满载
    - 短路保护: 跳闸并重启(中断模式),自动恢复
    - 远程开启/关闭: 见应用说明
    - 最大容性负载: 见下表
    - 效率: 见下表
    - 隔离:
    - 输入对输出: 1600VDC
    - 输入对壳体: 1600VDC
    - 输出对壳体: 1600VDC
    - 隔离电容: 1500pF典型值
    - 开关频率: 330kHz典型值
    - 功率密度: 37.5W/in³
    - 平均无故障时间: 430千小时(MIL-HDBK-217F标准)

    产品特点和优势


    JCK系列DC-DC转换器以其高效能、宽输入范围和强大的保护功能著称。其中最高可达92%的转换效率使其成为市场上极具竞争力的产品之一。此外,其高隔离电压和内置保护机制确保了产品的稳定性和可靠性,特别适合严苛的工业应用环境。

    应用案例和使用建议


    应用案例
    JCK系列已成功应用于通信设备、工业自动化系统及医疗设备等领域。例如,在电信基站中作为备用电源,确保在主电源失效时能够立即供电,维持系统的正常运行。
    使用建议
    在使用JCK系列时,应根据具体的应用需求选择合适的输出电压和电流。同时,建议在系统设计时考虑添加适当的散热措施,以防止因过热导致的性能下降或损坏。对于远程开启/关闭功能,建议仔细阅读应用说明,确保正确配置和使用。

    兼容性和支持


    JCK系列DC-DC转换器与多种电子设备和系统兼容,用户可以方便地集成到现有设计中。厂商提供3年的质保服务,并针对不同应用场景提供详细的技术支持文档和应用指南。

    常见问题与解决方案


    常见问题及解决方法
    1. 问题: 设备启动时出现异常行为。
    - 解决方法: 检查输入电压是否在允许范围内,确认外部滤波电路连接正确。
    2. 问题: 设备在满载时效率降低。
    - 解决方法: 确认散热条件良好,必要时可加装散热片。
    3. 问题: 输出电压不稳定。
    - 解决方法: 检查输出负载是否过大,适当增加容性负载以改善纹波。

    总结和推荐


    JCK系列DC-DC转换器以其高效率、宽输入范围和强大的保护功能,在多种应用场景中表现出色。尤其适合要求高性能、高可靠性的工业和医疗设备。强烈推荐使用JCK系列,以满足您对电源解决方案的需求。

JCK3024S05参数

参数
最大容性负载 -
特性 Remote On/Off,OCP,OVP,SCP,UVLO
输入电压最大值 36V
输出电流最大值 6A
输出电压 5V
输出电压组数 1
输出总功率 30W
输出方式 -
类型 -
转换效率 92%
输入电压最小值 18V
开关频率 -
散热方式 -
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
