JTC0624S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: SCP 80% 6W 1.2A 5V 1 36V 9V DIP 通孔安装
供应商型号: 1435469
供应商: 海外现货
标准整包数: 1

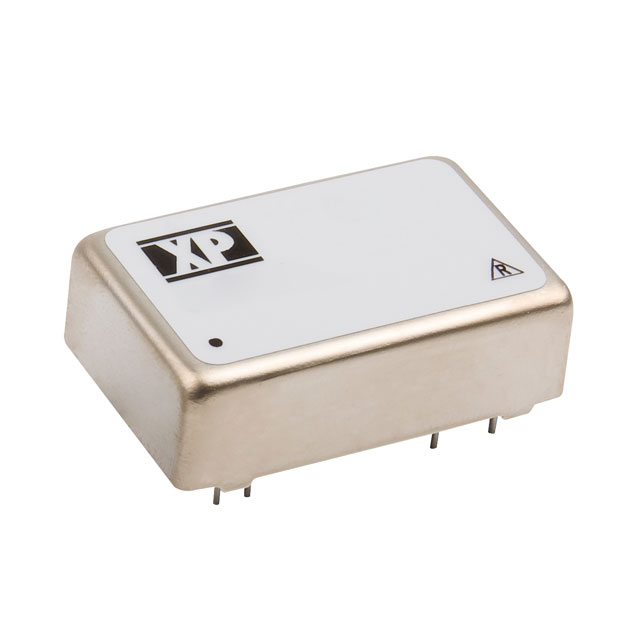

XP POWER AC-DC模块 JTC0624S05

JTC0624S05概述


    产品简介


    JTC系列电子元器件是高效率、紧凑型的直流电源转换器,适用于多种工业和消费类电子产品。这些模块化设计的电源转换器支持广泛的输入电压范围(9-36VDC和18-72VDC),并提供单输出或双输出选择。主要功能包括强大的短路保护、高隔离电压和宽温度适应范围。JTC系列广泛应用于通信设备、医疗仪器、工业自动化系统、数据中心和电动汽车等领域。

    技术参数


    - 输入电压范围:
    - 24V (9-36VDC)
    - 48V (18-72VDC)

    - 输入电流:
    - 见相关表格

    - 输入滤波器: Pi网络

    - 输入反射纹波: 35mA pk-pk通过12µH电感

    - 输入浪涌:
    - 24V型号:40VDC(100ms)
    - 48V型号:80VDC(100ms)

    - 输出电压:
    - 见相关表格

    - 负载调整率:
    - ±0.5%最大(单输出)
    - ±1.5%最大(3.3V和±3.3V型号)

    - 瞬态响应:
    - <1.5%最大偏差,恢复到1%以内需要200µs

    - 纹波与噪声:
    - 3.3V至15V型号:60mVpk-pk
    - 18V型号:100mVpk-pk
    - 24V型号:150mVpk-pk(20MHz带宽)

    - 短路保护:
    - 自动重启(Hiccup模式)

    - 最大容性负载:
    - 见相关表格

    - 工作温度范围: -40°C至+100°C,满载情况下,温度超过+85°C后,负载逐步降额,直到+100°C时无负载

    - 隔离电压:
    - 输入到输出:1500VDC(可选3500VDC版本加后缀‘-H’)
    - 输入到外壳:1000VDC
    - 输出到外壳:1000VDC

    - 隔离电阻: 10^9Ω

    - 开关频率: 266kHz典型值

    - 功率密度:
    - JTC04:10W/in³
    - JTC06:15W/in³

    - 平均无故障时间(MTBF):
    - 大于1.0MHrs,符合MIL-HDBK-217F标准

    - 环境湿度: 最高达95%,非冷凝状态

    - 电磁兼容性(EMC):
    - 发射:符合EN55022标准A等级,通过外部组件
    - 静电放电(ESD):EN61000-4-2,8kV空气放电,性能标准A;4kV接触放电,性能标准A
    - 快速瞬变脉冲群(EFT/Burst):EN61000-4-4,等级1,性能标准A
    - 传导抗扰度:EN61000-4-6,3Vrms,性能标准A
    - 磁场:EN61000-4-8,1A/m,性能标准A


    产品特点和优势


    JTC系列电子元器件具有诸多独特的功能和优势。例如,其高隔离电压(1500VDC,可选3500VDC版本)和出色的负载调整率(±0.5%)使其在高压环境下表现出色。此外,它们具备短路保护(自动重启模式)和高达3500VDC的隔离电压,使其在恶劣环境中依然能够可靠运行。特别是,其紧凑的设计和高功率密度使其非常适合空间受限的应用场景,如便携式医疗设备和小型通信基站。JTC系列还拥有优异的瞬态响应特性(<1.5%最大偏差,恢复到1%以内需要200µs),这对于要求快速响应的应用尤其重要。另外,JTC系列还提供全面的EMC认证,确保其在各种严苛的电磁环境中稳定运行。

    应用案例和使用建议


    应用案例
    1. 通信设备:
    - JTC系列被广泛应用于电信基站,以确保稳定的电源供应。特别是在高温或高湿环境下,其高可靠性得以充分展现。

    2. 医疗仪器:
    - 在医疗设备中,如心电图机和呼吸机,JTC系列因其优异的EMC性能和高隔离电压,可以确保仪器在干扰复杂的环境中正常工作。
    3. 工业自动化:
    - 在工业自动化领域,JTC系列可用于控制系统的电源管理,提供稳定可靠的电源支持。特别是在需要高精度调节的应用中,如机器人控制系统。
    使用建议
    - 高精度应用: 在需要高精度调节的应用中,建议使用双输出模型(±3.3V,±5.0V等),因为它们具有更稳定的输出电压和较低的负载调整率。

    - 紧凑设计应用: 如果安装空间有限,可以选择JTC04系列,因为其功率密度更高,更适合紧凑型设计。

    - 复杂电磁环境: 在复杂电磁环境中使用JTC系列时,建议遵循制造商提供的应用说明,确保外部组件的正确配置以达到最佳EMC性能。

    兼容性和支持


    JTC系列电子元器件具备良好的兼容性,可与大多数标准电子设备接口配合使用。此外,供应商提供了全面的技术支持,包括详尽的产品手册、应用指南和在线技术支持。对于需要高隔离电压的特殊应用,可选择后缀为‘-H’的型号,而需要塑料外壳的型号则选择后缀为‘-P’的版本。两种选项均可通过添加后缀‘-HP’实现。客户可以根据具体需求选择最合适的型号。

    常见问题与解决方案


    1. 问题: 如何应对瞬态响应?
    - 解决方法: JTC系列具有优异的瞬态响应特性(<1.5%最大偏差,恢复到1%以内需要200µs)。为了获得最佳效果,建议在设计电路时考虑合适的负载电容值,从而保证系统稳定运行。

    2. 问题: 短路保护机制如何工作?
    - 解决方法: JTC系列具有短路保护功能,当检测到短路情况时会自动重启。如果短路持续存在,设备将进入Hiccup模式,自动重启并在检测到安全状态后再重新启动。

    3. 问题: 如何处理高频干扰?
    - 解决方法: JTC系列具有出色的EMC性能,可通过外部组件进一步优化发射和抗扰度。参考制造商提供的应用指南,进行适当的外部电路设计以满足特定的EMC要求。

    总结和推荐


    JTC系列电子元器件凭借其高效能、高可靠性和广泛应用的特性,在众多领域中表现出色。无论是通信设备、医疗仪器还是工业自动化系统,JTC系列都展现了其卓越的能力和稳定性。其紧凑设计、高功率密度、优异的瞬态响应和短路保护功能使其成为一种非常理想的选择。虽然价格稍高于同类产品,但考虑到其长期的稳定性和低维护成本,仍值得投资。如果您正在寻找一款能够在苛刻条件下可靠工作的高性能直流电源转换器,强烈推荐JTC系列。

JTC0624S05参数

参数
输出电压组数 1
输出总功率 6W
输入电压最小值 9V
特性 SCP
转换效率 80%
开关频率 -
输入电压最大值 36V
最大容性负载 -
类型 -
输出方式 -
输出电压 5V
散热方式 -
输出电流最大值 1.2A
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTC0624S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTC0624S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTC0624S05 JTC0624S05数据手册
