JTF0824D12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: Remote On/Off,OCP,OVP,SCP 86% 15W 335mA,335mA 12V 2 36V 9V DIP 通孔安装 31.75mm(长度)
供应商型号: 1470-2081-5-ND
供应商: Digi-Key
标准整包数: 1

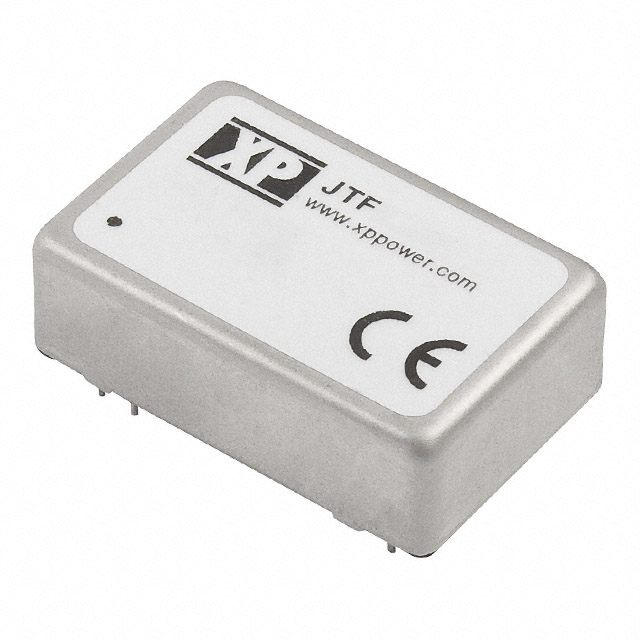

XP POWER AC-DC模块 JTF0824D12

JTF0824D12概述


    产品简介


    JTF系列是一种高功率密度DC/DC转换器,广泛应用于各种工业和消费电子设备中。它具有多种输入电压范围(24V和48V),能够提供单路和双路输出电压。主要功能包括宽输入电压范围、高可靠性及强大的保护机制。这些特性使得JTF系列特别适用于严苛环境下的应用,如工业自动化、通信系统和医疗设备等领域。

    技术参数


    - 输入电压范围:24V (9-36VDC),48V (18-75VDC)
    - 功率输出:8W至15W
    - 效率:最高可达90%
    - 隔离电压:1600VDC输入到输出、输入到外壳、输出到外壳
    - 工作温度范围:-40°C 至 +105°C
    - 负载调节精度:单输出±0.5%,双输出±1.0%
    - 纹波噪声:最大85mV峰峰值(20MHz带宽)
    - 保护功能:过载、过压、短路保护
    - 启动延迟时间:典型值20ms
    - 尺寸与重量:体积小,重量轻(0.04磅)

    产品特点和优势


    JTF系列DC/DC转换器的最大优势在于其高功率密度和宽输入电压范围,这使其能够在有限的空间内提供更大的输出功率。其内置的保护机制确保了在各种极端条件下的可靠运行。此外,JTF系列还提供了多种输出电压选项,适应性强,便于集成到不同的电路设计中。

    应用案例和使用建议


    应用案例
    JTF系列广泛应用于通信基站、工业控制系统以及医疗设备等领域。例如,在通信基站中,JTF可以作为电源模块,确保设备在波动的输入电压下稳定工作;在医疗设备中,它的高隔离电压特性有助于保护病人安全。
    使用建议
    - 在选择合适的型号时,需考虑实际应用场景的输入电压范围及所需输出电压。
    - 确保散热良好,特别是在满载条件下。
    - 对于对电磁干扰敏感的应用,需添加外部滤波组件以减少纹波噪声。

    兼容性和支持


    JTF系列与标准接口兼容,可以方便地替换市场上现有的DC/DC转换器。制造商提供全面的技术支持,包括详细的安装指南、使用手册和在线技术支持服务。对于任何售后问题,用户也可以直接联系厂商获得帮助。

    常见问题与解决方案


    - 问题一:电源开启时有明显的“咔哒”声。
    - 解决方案:检查输入电容是否正常安装,必要时更换为指定的330µF/100V电容。

    - 问题二:输出电压不稳定。
    - 解决方案:确认输入电压在允许范围内,同时检查输出负载是否超过额定值。调整外部电路以达到最佳匹配。

    - 问题三:过热保护触发。
    - 解决方案:检查散热片是否正确安装并保持良好的通风环境。降低负载以避免过热现象。

    总结和推荐


    JTF系列DC/DC转换器凭借其高功率密度、宽输入电压范围以及强大的保护功能,在多个行业领域表现出色。尤其适合需要高可靠性和稳定性的应用场合。我们强烈推荐给寻求高效能、易集成电源解决方案的用户。

JTF0824D12参数

参数
类型 -
输入电压最小值 9V
特性 Remote On/Off,OCP,OVP,SCP
输出总功率 15W
输出方式 -
输出电压组数 2
散热方式 -
最大容性负载 -
输出电流最大值 335mA,335mA
开关频率 -
转换效率 86%
输入电压最大值 36V
输出电压 12V
长*宽*高 31.75mm(长度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTF0824D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTF0824D12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTF0824D12 JTF0824D12数据手册

JTF0824D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 33.176 ¥ 280.3372
5+ $ 32.1776 ¥ 271.9007
25+ $ 29.8584 ¥ 252.3035
100+ $ 27.872 ¥ 235.5184
库存: 39
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 280.33
