JWL5048S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: Remote On/Off,SCP 91% 50W 10A 5V 1 75V 18V DIP-6 通孔安装 25.4mm(宽度)
供应商型号: 2532746
供应商: element14
标准整包数: 1

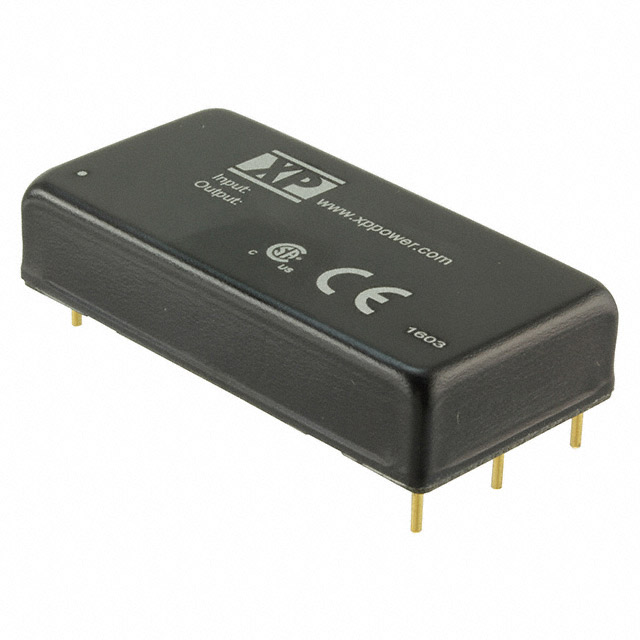

XP POWER AC-DC模块 JWL5048S05

JWL5048S05概述

    JWL50 Series DC-DC Converter 技术手册概览

    1. 产品简介


    JWL50系列DC-DC转换器是一款紧凑型电源转换模块,广泛应用于工业自动化、通信设备、医疗仪器等领域。它具有单输出电压调节功能,宽输入电压范围(4:1),可提供高达50瓦的功率输出。凭借其高效率、隔离特性和广泛的温度适应性,JWL50系列产品能够满足多种严苛的应用需求。

    2. 技术参数


    - 输入电压范围:9-36 VDC(标准);18-75 VDC(扩展)
    - 输出电压:3.3 V至30 V
    - 输出电流:最高可达10.00 A
    - 效率:高达92%
    - 隔离电压:1500 VDC
    - 工作温度范围:-40°C 至 +105°C
    - 封装尺寸:2.00 x 1.00 x 0.43英寸(50.8 x 25.4 x 11.0毫米)
    - 重量:约34克

    3. 产品特点和优势


    - 宽输入电压范围:JWL50系列能够处理4:1的宽输入电压范围,使其适用于不同类型的电源输入。
    - 高效率:通过先进的电路设计,JWL50系列产品能实现高达92%的效率,减少能量损耗。
    - 宽温度范围:产品可在极端温度条件下工作,从-40°C到+105°C,确保稳定运行。
    - 多功能控制:具备远程开关控制和输出电压调节功能,易于集成和调整。

    4. 应用案例和使用建议


    JWL50系列广泛应用于工业自动化控制系统、医疗设备、数据中心、电信基础设施等领域。例如,在数据中心环境中,JWL50可以为服务器和其他关键设备提供稳定的电源输出,确保系统的可靠运行。
    使用建议:
    - 在选择JWL50型号时,根据具体的应用场景和所需的输出电压进行匹配。
    - 配置适当的散热措施以提高长时间运行的稳定性。
    - 结合外部电容和滤波器组件以减少输出纹波和噪声。

    5. 兼容性和支持


    JWL50系列产品采用了标准的机械接口和电气连接,易于与其他主流的电子设备兼容。厂商提供了详细的技术文档和支持服务,包括设计指南、应用笔记和故障排除工具。

    6. 常见问题与解决方案


    - 问题1:转换器过热怎么办?
    - 解决办法:安装散热器或确保良好的通风条件。

    - 问题2:输出电压不稳定怎么办?
    - 解决办法:检查外部电容器和负载情况,调整输出电压调节电阻。

    7. 总结和推荐


    综上所述,JWL50系列DC-DC转换器凭借其卓越的性能和广泛的适用性,在众多工业和商业应用中表现出色。其高效率、宽温范围和强大的隔离能力使其成为高性能电源解决方案的理想选择。我们强烈推荐JWL50系列产品用于需要稳定、高效电源供应的各种应用场景。

JWL5048S05参数

参数
输出电流最大值 10A
输出方式 -
输出总功率 50W
特性 Remote On/Off,SCP
开关频率 -
转换效率 91%
输入电压最小值 18V
类型 -
最大容性负载 -
输入电压最大值 75V
散热方式 -
输出电压组数 1
输出电压 5V
长*宽*高 25.4mm(宽度)
通用封装 DIP-6
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JWL5048S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JWL5048S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JWL5048S05 JWL5048S05数据手册

JWL5048S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
