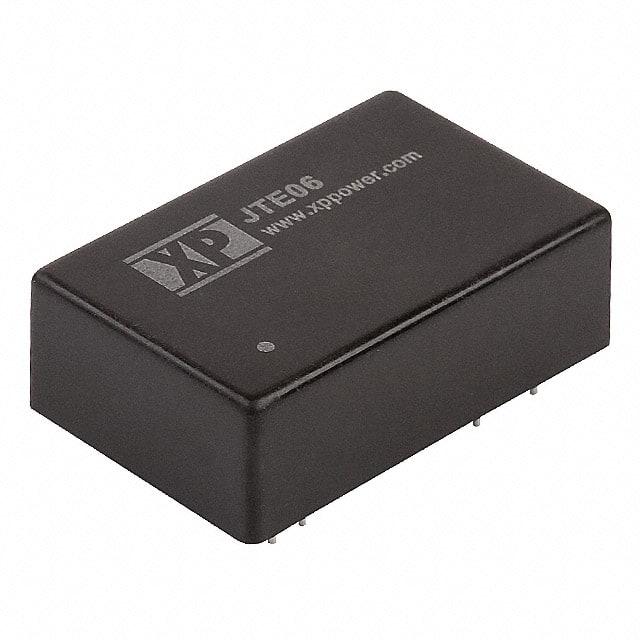

JTE0648S3V3

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTE系列, 18 → 75 V 直流输入, 3.3V 直流输出, 6W
供应商型号: 1470-2080-5-ND
供应商: Digi-Key
标准整包数: 1
XP POWER AC-DC模块 JTE0648S3V3

JTE0648S3V3概述

    JTE系列直流转换器技术手册解析

    产品简介


    JTE系列直流转换器是专为高效率和可靠性设计的高性能电源解决方案。它适用于多种工业应用,包括通信设备、医疗仪器、工业自动化和交通运输等领域。这款转换器能够提供稳定的电压输出,具有广泛的输入电压范围,适合不同的应用场景。

    技术参数


    JTE系列直流转换器的主要技术参数如下:
    - 功率等级:6瓦
    - 输入电压范围:24 V(9-36 VDC)或48 V(18-75 VDC)
    - 输入电流:详见表格
    - 启动延迟时间:20毫秒
    - 隔离电压:1500 VDC 输入到输出;可选3000 VDC 输入到输出
    - 过载保护:135%-185%满载
    - 最大电容负载:详见表格
    - 开关频率:330 kHz
    - 效率:最高可达84%
    - 温度范围:-40°C 至 +100°C
    - 存储温度范围:-55°C 至 +125°C
    - 散热方式:自然对流

    产品特点和优势


    JTE系列直流转换器的主要特点是宽泛的输入电压范围(24 V 或 48 V),高效率(最高可达84%),以及卓越的电气隔离能力(1500 VDC 输入到输出)。这些特点使得该产品特别适用于需要稳定可靠电源供应的应用场合。此外,该产品还提供了多种输出电压选择,包括单输出和双输出版本,可以满足不同客户的需求。

    应用案例和使用建议


    JTE系列直流转换器广泛应用于通信设备、医疗仪器和工业控制系统等领域。例如,在通信基站中,这款转换器可以提供稳定可靠的电源支持,确保基站正常运行。在医疗设备中,它的高效率和宽泛的工作温度范围使其能够适应不同的环境条件,从而保障设备的稳定运行。
    使用建议:
    - 在使用过程中,应确保输入电压在规定的范围内,以避免损坏设备。
    - 注意散热,尤其是在高温环境下使用时,要确保设备有足够的通风。
    - 为了提高效率和稳定性,建议根据具体应用场景选择合适的输出电压和电容负载。

    兼容性和支持


    JTE系列直流转换器支持与其他标准电子元器件和设备的兼容,如需要,可以通过添加后缀 '-M' 或 '-H' 来定制金属外壳或高隔离版本。厂商提供了全面的技术支持和售后服务,包括详细的安装指南和故障排查文档。

    常见问题与解决方案


    1. 问题:如何处理启动延迟时间较长?
    - 解决方案:确保输入电压符合规定范围,并检查是否有其他外部因素影响。

    2. 问题:过载保护启动怎么办?
    - 解决方案:先断开负载,检查是否存在短路或超负荷的情况。确认无误后再重新连接负载。

    3. 问题:输出电压不稳定?
    - 解决方案:检查输入电压是否波动过大,或者负载是否超出额定范围。必要时,调整输入电压或更换更大容量的电容。

    总结和推荐


    JTE系列直流转换器凭借其出色的性能参数、广泛的应用场景和优质的客户服务,是一款值得推荐的产品。它不仅适用于多种工业和商业环境,还能通过其灵活的配置选项满足不同客户的特定需求。总体来说,JTE系列直流转换器是一个可靠且高效的电源解决方案,非常适合作为现代设备的供电组件。

JTE0648S3V3参数

参数
输入电压最小值 48V(DC)
转换效率 76%
特性 OCP,SCP,UVLO
输出总功率 -
类型 -
输出电压 3.3V
散热方式 -
输出电压组数 1
输出方式 DC-DC
开关频率 -
输入电压最大值 75V
输出电流最大值 1.4A
最大容性负载 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTE0648S3V3厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTE0648S3V3数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTE0648S3V3 JTE0648S3V3数据手册

JTE0648S3V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.33 ¥ 180.2385
5+ $ 19.9264 ¥ 166.7591
25+ $ 18.4912 ¥ 154.7482
100+ $ 17.2536 ¥ 144.3911
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 180.23
