VCE05US48-P

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: Universal Input 100mA 48V 1 85V~264V(AC) 通孔安装
供应商型号: SG-VCE05US48-P
供应商: 国内现货
标准整包数: 1
XP POWER AC-DC模块 VCE05US48-P

VCE05US48-P概述

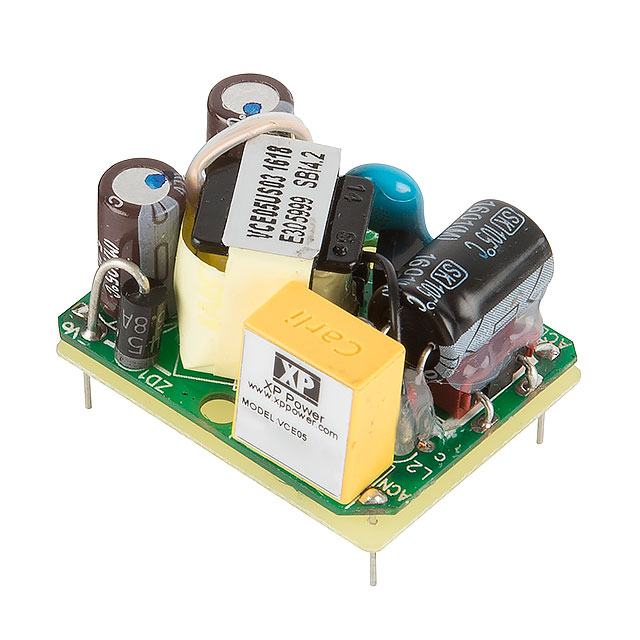

    # VCE05 Series AC-DC Power Supplies

    产品简介


    VCE05系列是专为低功耗的信息技术设备(ITE)和工业应用设计的开放式框架和封装式AC-DC单输出电源。这款电源提供两种机械选项:开放式框架和封装式PCB安装。该系列通过了全球安全标准认证,符合B级传导和辐射发射标准,并具备130%,持续30秒的峰值负载能力,能够轻松集成到各种应用系统中。此外,它还提供从3.3V到48V的多种单输出电压选择,适合各种应用场景。

    技术参数


    输出功率与电压
    | 型号编号 | 输出功率 | 输出电压 | 输出电流 |
    ||
    | VCE05US03 | 5W | 3.3V | 1210mA |
    | VCE05US05 | 5W | 5.0V | 1000mA |
    | VCE05US09 | 5W | 9.0V | 550mA |
    | VCE05US12 | 5W | 12.0V | 410mA |
    | VCE05US15 | 5W | 15.0V | 330mA |
    | VCE05US24 | 5W | 24.0V | 210mA |
    | VCE05US48 | 5W | 48.0V | 100mA |
    一般规格
    - 输入电压范围:85-264 VAC
    - 空载输入功率:≤0.3W
    - 工作温度范围:-25°C至+70°C(超过50°C时降额)
    - 尺寸:1.30 x 1.10 x 0.75英寸(33.02 x 27.94 x 19.05 mm)
    - 重量:开放式框架版本约0.03磅(14克),封装版本约0.053磅(24克)
    性能指标
    - 效率:典型值为78%
    - 隔离:输入至输出隔离3000VAC
    - 开关频率:40kHz
    - 功率密度:5.9W/in³
    - 平均无故障时间:>400k小时
    - 过压保护:115%-140%额定电压
    - 过载保护:110%-180%额定输出
    - 瞬态响应:对于25%负载变化,偏差在4%以内,恢复时间小于500µs

    产品特点和优势


    VCE05系列的优势在于其紧凑的设计、广泛适用的输出电压范围以及较高的效率和稳定性。这些特性使其成为低功耗应用的理想选择,特别适用于信息技术设备(ITE)和工业自动化等领域。通过峰值负载能力和低空载功耗的设计,该系列产品能够有效降低整体功耗并提高能源效率。此外,其三年质保也为用户提供了可靠的支持保障。

    应用案例和使用建议


    VCE05系列非常适合用于低功耗的信息技术设备(如路由器、交换机)、医疗设备、工业控制系统等。在实际应用中,根据负载需求合理选择合适的输出电压型号,并确保系统能够承受最大负载情况下的过载保护机制。此外,在安装过程中需注意散热设计,以避免因温度过高导致性能下降。
    使用建议
    1. 在选择输出电压时,应根据具体应用需求进行匹配,确保最佳的工作状态。
    2. 在高负载情况下,需要关注过载保护和瞬态响应的表现,确保系统稳定运行。
    3. 安装时需考虑良好的通风条件,以保证电源的正常工作。

    兼容性和支持


    VCE05系列通过了多项国际安全标准认证(如EN60950、UL60950、IEC60950),确保在全球范围内可安全使用。同时,该产品具有良好的电气兼容性,可与其他标准的电子设备无缝连接。厂家提供长达三年的质量保证,并针对用户的技术支持和维护需求提供了相应的服务渠道。

    常见问题与解决方案


    问题1:电源无法启动
    - 原因:可能由于输入电压不稳或接线错误。
    - 解决办法:检查输入电压是否在规定范围内,并重新连接电源线。
    问题2:输出电压不稳定
    - 原因:负载波动较大。
    - 解决办法:调整负载或使用稳压器进行补偿。
    问题3:电源过热
    - 原因:通风不良或长时间超负荷运行。
    - 解决办法:改善散热条件,避免长时间超负荷运行。

    总结和推荐


    综上所述,VCE05系列AC-DC电源以其紧凑的尺寸、多样的输出电压选择、优异的电气性能以及可靠的安全性,成为信息技术设备和工业控制领域的理想选择。鉴于其良好的性价比和全面的技术支持,强烈推荐在需要低功耗和高性能电源解决方案的应用场景中使用。

VCE05US48-P参数

参数
输出方式 -
输入电压最大值 -
输入电压最小值 85V~264V(AC)
输出总功率 -
开关频率 -
最大容性负载 -
输出电压 48V
转换效率 -
输出电流最大值 100mA
输出电压组数 1
散热方式 -
特性 Universal Input
类型 -
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

VCE05US48-P厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

VCE05US48-P数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER VCE05US48-P VCE05US48-P数据手册

VCE05US48-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
