首页  >  产品百科  >  ICZ0912S15

ICZ0912S15

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, 9→ 18 V 直流输入, 15V 直流输出, 9W
供应商型号: 2759663
供应商: element14
标准整包数: 1

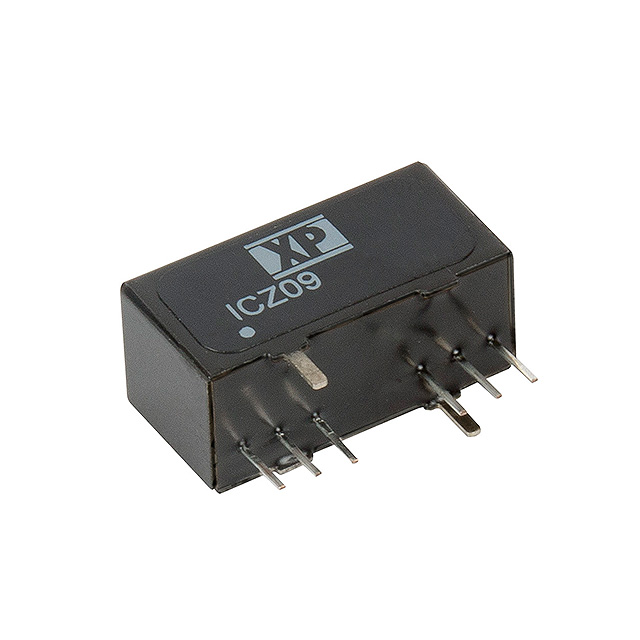

XP POWER DC-DC模块 ICZ0912S15

ICZ0912S15概述

    # ICZ Series DC-DC Converter

    产品简介


    ICZ 系列 DC-DC 转换器是一种小型且高效率的直流电源模块,提供单输出和双输出版本。适用于多种电子设备中,尤其是空间受限的应用场合。这款转换器采用超紧凑的 SIP-8 封装,能够在最严苛的环境中保持高性能。
    主要功能和应用领域
    - 功能:高效能的直流电源转换,支持广泛的输入电压范围(9-75 VDC),输出电压和电流范围广。
    - 应用领域:通信设备、医疗设备、工业控制系统、汽车电子系统以及其他需要稳定直流电源的场合。

    技术参数


    输入输出特性
    - 输入电压范围:
    - 9-18 VDC (12 V nominal)
    - 18-36 VDC (24 V nominal)
    - 36-75 VDC (48 V nominal)
    - 输出电压和电流:
    - 单输出:3.3 V 至 30 VDC,电流最大可达 2000 mA。
    - 双输出:±5 V 至 ±15 VDC,电流最大可达 ±800 mA。
    - 最大电容负载:详见 "Models & Ratings" 表格。
    - 效率:最高可达 90%。
    - 隔离电压:输入至输出隔离电压为 1600 VDC。
    - 切换频率:400/500 kHz。
    - 功率密度:62.6 W/in³。
    - 电磁兼容性(EMC):符合 EN61000-4-x 和 EN55032 标准。
    - 工作温度范围:-40°C 到 +85°C。

    产品特点和优势


    特点
    - 超紧凑封装:SIP-8 封装,为最小化尺寸而设计。
    - 宽输入电压范围:2:1 输入电压范围,适应多种电源环境。
    - 高效率:高达 90% 的转换效率。
    - 无最小负载要求:无需最小负载即可正常工作。
    - 远程开启/关闭:通过外部控制信号实现开关控制。
    - 高可靠性:具有短路保护和过载保护功能,保证长期稳定运行。
    优势
    - 适用性强:适用于多种工业和消费电子设备。
    - 集成度高:减少了外部元件的需求,简化了电路设计。
    - 长寿命:3 年质保,高可靠性和长使用寿命。
    - 易用性:简单的安装方式,易于集成到各种系统中。

    应用案例和使用建议


    应用案例
    1. 通信设备:例如路由器、交换机等,需要稳定的直流电源来保证设备的正常运行。
    2. 医疗设备:需要高精度和低噪声电源的设备,如监护仪、呼吸机等。
    3. 工业控制系统:例如 PLC 控制系统,需要稳定的供电以确保控制信号的可靠性。
    使用建议
    - 在设计电路时,确保输入和输出电容的选择符合规范要求,以提高系统的稳定性和可靠性。
    - 由于具备远程开启/关闭功能,可以在系统设计时添加此功能以增加灵活性。
    - 注意散热问题,尤其是在高温环境下,可以采取适当的散热措施以保证正常运行。

    兼容性和支持


    兼容性
    - 该产品可与不同品牌和型号的电子设备兼容,特别是那些需要相同输入输出特性的设备。
    - 与现有设备的连接简单,无需额外的适配器或复杂的接口。
    支持和服务
    - 厂商提供 3 年质保服务,对于任何问题都提供及时的技术支持。
    - 提供详尽的技术文档和应用笔记,方便用户进行参考和设计。

    常见问题与解决方案


    1. 问题:电源无法正常启动
    - 解决方法:检查输入电压是否在规定的范围内,确认输入电容选择正确且安装正确。
    2. 问题:输出电压不稳定
    - 解决方法:检查负载是否超过了规定范围,或者检查输出电容是否按要求选型。
    3. 问题:输出电流不足
    - 解决方法:检查输入电压和电流是否达到要求,同时检查负载是否超出了额定范围。

    总结和推荐


    综合评估
    ICZ 系列 DC-DC 转换器以其小巧的体积、广泛的输入输出范围、高效率以及可靠的保护功能,成为众多电子设备的理想选择。它不仅满足了基本的电力转换需求,还提供了更多的优势和便利。
    推荐
    鉴于其卓越的性能和多功能性,强烈推荐 ICZ 系列 DC-DC 转换器用于各种需要高可靠性和稳定性的电子系统中。

ICZ0912S15参数

参数
输出电流最大值 600mA
散热方式 -
输入电压最小值 9V~18V(DC)
转换效率 89%
开关频率 -
输出总功率 -
类型 -
输入电压最大值 18V
输出电压 15V
输出电压组数 1
特性 Remote On/Off,OCP,SCP,UVLO
最大容性负载 -
输出方式 -
通用封装 SIP-12
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ICZ0912S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ICZ0912S15数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ICZ0912S15 ICZ0912S15数据手册

ICZ0912S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
