IA2403D

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IA系列, 21.6 → 26.4 V 直流输入, ±3.3V 直流输出, 1W
供应商型号: 1470-1365-5-ND
供应商: Digi-Key
标准整包数: 1

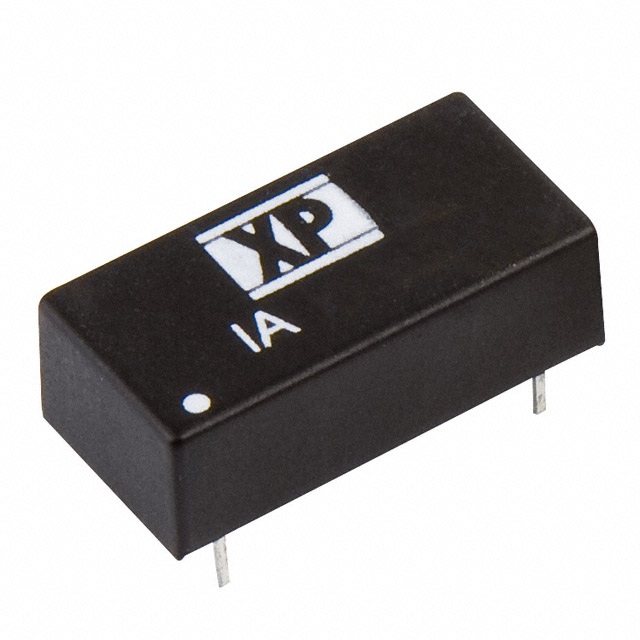

XP POWER DC-DC模块 IA2403D

IA2403D概述


    产品简介


    IA系列隔离电源模块是一款专为满足现代电子设备需求设计的高性能产品。该系列模块采用双输出设计,具有优异的电气特性和稳定的工作性能,适用于通信设备、工业控制、医疗仪器、汽车电子及各种高可靠性要求的场合。

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | ±10%(标称) |
    | 反射电流 | 20 mA pk-pk (通过12 μH电感 5 Hz至20 MHz) |
    | 输出电压 | 见下表 |
    | 线性调节率 | 1.2%/1% ΔVin |
    | 负载调节率 | 10%(20%-100%负载变化),3.3V型号±20% |
    | 精度 | ±3% |
    | 纹波与噪声 | 75 mVpk-pk(最大,20 MHz带宽) |
    | 温度系数 | 0.02%/°C |
    | 最大容性负载 | ±100 μF |
    | 效率 | 见下表 |
    | 隔离电压 | 1000 VDC最小值 |
    | 隔离电阻 | 10^9 Ω |
    | 隔离电容 | 60 pF(典型) |
    | 开关频率 | 变频,80 KHz(典型) |
    | 平均无故障时间 (MTBF) | >1.12百万小时(25°C时) |
    | 工作温度范围 | -40°C至+85°C |
    | 存储温度范围 | -40°C至+125°C |
    | 最大外壳温度 | 100°C |
    | 安全认证 | UL60950-1, CAN/CSA C22.2 No.60950-1 |

    产品特点和优势


    IA系列隔离电源模块拥有以下特点和优势:
    1. 高效率:在多种输入和输出条件下,效率均能保持在较高水平,如5V输入下的效率可达到80%。
    2. 宽输入电压范围:适应多种不同电压标准的需求,确保广泛的适用性。
    3. 高隔离电压:提供1000 VDC的隔离电压,增强了系统的安全性和稳定性。
    4. 长寿命:MTBF超过1.12百万小时,大大降低了维修成本和停机时间。
    5. 良好的热性能:采用自然对流冷却方式,提高了在高温环境中的工作能力。

    应用案例和使用建议


    IA系列隔离电源模块广泛应用于各类通信设备、工业控制装置、医疗仪器等领域。以一个典型的通信基站为例,这些模块可以提供稳定的电源输出,保证系统的正常运行。
    使用建议:
    - 在安装过程中,务必注意电源模块的正负极性,避免接反导致损坏。
    - 确保在无负载的情况下运行不会损害模块,但在极端情况下可能无法完全符合所有规格。
    - 为了保证最佳性能,根据实际应用选择合适的输出电压和电流组合。

    兼容性和支持


    IA系列模块支持SIP和DIP两种封装形式,能够方便地集成到现有系统中。厂商提供3年的保修期,确保用户在购买后能够获得充分的技术支持和服务。

    常见问题与解决方案


    1. Q: 电源模块在无负载状态下运行是否会损坏?
    - A: 不会损坏,但可能不满足所有规格。

    2. Q: 如何提高电源模块的效率?
    - A: 选择与实际负载匹配的最佳输入电压和输出配置。

    总结和推荐


    IA系列隔离电源模块以其卓越的性能、广泛的兼容性和可靠的安全认证,在多个行业中获得了广泛应用。如果您正在寻找一款高效且稳定可靠的电源解决方案,IA系列将是您的理想选择。

IA2403D参数

参数
最大容性负载 -
开关频率 -
类型 -
转换效率 68%
输出总功率 -
输入电压最小值 24V(DC)
输出电压组数 2
输出电流最大值 151mA
散热方式 -
输出电压 3.3V
特性 -
输入电压最大值 26.4V
输出方式 -
长*宽*高 20.32mm(长度)*10.16mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IA2403D厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IA2403D数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IA2403D IA2403D数据手册

IA2403D封装设计

查看详情并下载
Symbol
Footprint
3D Model
