首页  >  产品百科  >  JSM1012S5V1

JSM1012S5V1

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JSM10系列, 9 → 18 V 直流输入, 5V 直流输出, 10W
供应商型号: 1672941
供应商: 海外现货
标准整包数: 10

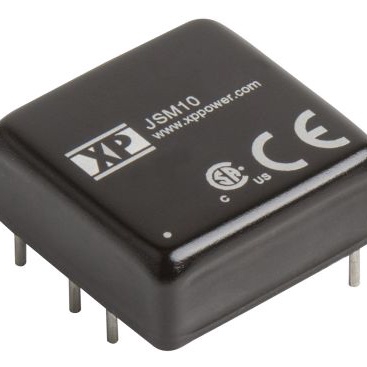

XP POWER AC-DC模块 JSM1012S5V1

JSM1012S5V1概述

    # JSM10 Series DC-DC Converter 技术手册

    产品简介


    JSM10系列DC-DC转换器是一款高效且多功能的产品,适用于多种应用场景。该系列转换器能够提供单路和双路输出,输入电压范围为9至75VDC,具有宽泛的工作电压范围。它采用紧凑的1英寸 x 1英寸封装,具备高达1500VDC的输入输出隔离能力,广泛应用于工业自动化、通信系统和医疗设备等领域。

    技术参数


    以下是JSM10系列DC-DC转换器的主要技术规格和性能参数:
    输出参数
    | 输出电压 | 输出电流 | 空载电流 | 满载电流 | 最大电容负载 | 效率 |
    |
    | 3.3V | 2.5A | 15mA | 840mA | 4700µF | 82% |
    | 5V | 2.0A | 980mA | 2200µF | 85% |
    | 5.1V | 2.0A | 1000mA | 2200µF | 85% |
    | 12V | 0.83A | 955mA | 330µF | 87% |
    | 15V | 0.67A | 950mA | 220µF | 88% |
    | ±5V | ±1.0A | 990mA | ±1000µF | 84% |
    | ±12V | ±0.416A| 955mA | ±150µF | 87% |
    | ±15V | ±0.333A| 955mA | ±100µF | 87% |
    输入参数
    | 输入电压范围 | 输入电流(空载) | 输入电流(满载) |
    |
    | 9-18V | 15mA | 840mA |
    | 18-36V | 12mA | 415mA |
    | 36-75V | 10mA | 205mA |
    其他参数
    - 工作温度:-40°C 至 +100°C
    - 输入滤波器:内置Pi型
    - 输入浪涌保护:25VDC (12V型号),50VDC (24V型号),100VDC (48V型号)
    - 过载保护:150%
    - 短路保护:连续复位,可自动恢复
    - 隔离电压:1500/1800VDC
    - 切换频率:330kHz
    - 功率密度:50.8W/in³
    - 平均无故障时间:2.5M小时

    产品特点和优势


    1. 宽输入电压范围:覆盖9V至75VDC,满足不同电源需求。
    2. 高效率:最高效率可达89%,显著降低能耗。
    3. 紧凑封装:1英寸 x 1英寸尺寸,适合空间受限的应用。
    4. 高隔离电压:1500VDC隔离电压,确保电气安全。
    5. 高可靠性:采用先进的电路设计和高耐压元件,可靠性强。
    6. 多种保护机制:过载和短路保护,提高系统稳定性。
    7. 多种输出选项:单路和双路输出,适用多种应用需求。

    应用案例和使用建议


    应用场景
    - 工业自动化设备
    - 医疗设备
    - 通信系统
    - 测试和测量仪器
    使用建议
    1. 负载匹配:确保输出负载与额定值匹配,避免过载。
    2. 散热管理:使用可选的散热片(-HK),确保在高功率输出时的良好散热效果。
    3. 远程控制:利用可选的远程开关(-R)功能,实现更灵活的控制。
    4. 外部电容器:建议使用CHEMI-CON KY 330µF/100V作为外部电容器,以增强稳定性。

    兼容性和支持


    - 兼容性:与大多数主流控制系统兼容。
    - 支持服务:提供3年质保,技术支持和维修服务。

    常见问题与解决方案


    1. 输入电压不稳:检查输入电压是否在正常范围内,安装合适规格的输入滤波器。
    2. 输出电压不稳定:调整负载平衡,检查外部电容器的容量是否符合要求。
    3. 过热保护:确保良好的散热条件,必要时加装散热片。

    总结和推荐


    JSM10系列DC-DC转换器凭借其卓越的性能、广泛的输入电压范围和丰富的保护功能,在多种应用场景中表现出色。其高效率、高可靠性使其成为工业和医疗领域的理想选择。强烈推荐使用JSM10系列转换器,特别是在需要高性能和稳定性的场合。

JSM1012S5V1参数

参数
输入电压最大值 18V
输出方式 DC-DC
输出电流最大值 2A
输入电压最小值 9V~18V(DC)
类型 -
输出总功率 -
转换效率 85%
输出电压 5.1V
最大容性负载 -
输出电压组数 1
开关频率 -
散热方式 -
特性 SCP,UVLO
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

JSM1012S5V1厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JSM1012S5V1数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JSM1012S5V1 JSM1012S5V1数据手册

JSM1012S5V1封装设计

查看详情并下载
Symbol
Footprint
3D Model
