JWL4024S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JWL40系列, 9 → 36 V 直流输入, 12V 直流输出, 40W
供应商型号: 2679781
供应商: 海外现货
标准整包数: 1
XP POWER AC-DC模块 JWL4024S12

JWL4024S12概述

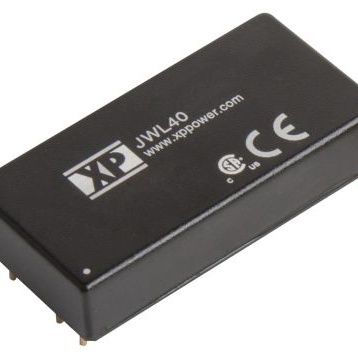

    JWL40 Series DC-DC Converter

    产品简介


    JWL40 系列 DC-DC 转换器是一款高度集成且功能强大的电源解决方案,广泛应用于工业自动化、通信系统、医疗器械和测试测量设备等领域。该转换器提供单输出和双输出型号,具备宽输入电压范围(4:1),可在单个紧凑封装内实现高效电源转换。其独特之处在于高功率密度设计和1500 VDC隔离,确保在恶劣环境下仍能稳定可靠地运行。

    技术参数


    - 输入电压范围: 9-36 VDC(24 V模型)/ 18-75 VDC(48 V模型)
    - 输出电压: 3.3V - 30V
    - 输出电流: 最大可达8.00 A(单输出),最大±1.67 A(双输出)
    - 过载保护: 150%
    - 短路保护: 连续重试(间歇模式),自动恢复
    - 效率: 最高可达91%
    - 隔离: 输入到输出1500/1800 VDC(60秒/1秒)
    - 尺寸: 2.00 x 1.00 x 0.43” (50.8 x 25.4 x 11.0 mm)
    - 重量: 0.066 磅(约30克)
    - 工作温度: -40°C 至 +105°C
    - 存储温度: -50°C 至 +125°C
    - 湿度: 95% RH 非凝结条件
    - 电磁兼容性: 符合EN55022 Class A标准

    产品特点和优势


    JWL40系列转换器具备多个独特的功能和优势,使其在各种应用中脱颖而出:
    - 宽输入电压范围: 支持从9V至75V的宽输入电压范围,使得其适用于多种不同的电源配置。
    - 高功率密度: 仅2.00 x 1.00 x 0.43英寸的紧凑封装内提供高达40W的功率输出。
    - 高效率: 在大多数负载条件下,效率高达91%,显著降低了能源损耗。
    - 可靠隔离: 内置1500 VDC隔离,有效防止电击风险和干扰,提高了系统的安全性和稳定性。
    - 可选散热片: 提供可选散热片,确保在高温环境下持续稳定运行。
    - 远程开关控制: 可通过远程信号控制开启或关闭,方便系统管理和维护。

    应用案例和使用建议


    JWL40系列转换器广泛应用于工业自动化控制系统、医疗设备和测试仪器等场景。例如,在医疗设备中,高精度和稳定性的电源是至关重要的,JWL40可以满足这些要求。对于工业自动化控制系统,其宽输入电压范围使得它能够适应不同地区的电源电压标准。在测试仪器中,其高效率和高密度设计可以大大节省空间和成本。
    使用建议:
    1. 在高负载情况下,建议安装散热片以提高散热效果。
    2. 在接入外部电容时,建议使用CHEMI-CON KY 220µF/100V电容以增强EMC性能。
    3. 注意根据具体的应用需求选择合适的输出电压和电流等级。

    兼容性和支持


    JWL40系列转换器具有广泛的兼容性,支持多种工业标准。此外,制造商提供了全面的技术支持和保修服务,确保用户在使用过程中得到及时的帮助和支持。该转换器已获得UL/cUL60950-1信息科技认证,确保符合安全规范。

    常见问题与解决方案


    - 问题1: 输出电压不稳定。
    - 解决方案: 检查输入电压是否稳定,确保外部电容正确连接。
    - 问题2: 设备无法启动。
    - 解决方案: 检查远程开启信号是否正常工作,确认连接线没有问题。
    - 问题3: 设备过热。
    - 解决方案: 安装散热片或优化散热设计,确保设备在合理的工作温度范围内运行。

    总结和推荐


    JWL40系列DC-DC转换器以其高效能、高可靠性、广泛的兼容性和完善的售后服务,成为市场上极具竞争力的产品。其紧凑的设计、高效率和稳定的性能使其适用于多种工业应用场景。我们强烈推荐在需要高性能、高稳定性的电源解决方案的场合选用JWL40系列转换器。

JWL4024S12参数

参数
输出电压 12V
类型 -
开关频率 -
输出电流最大值 3.33A
输出方式 -
转换效率 89%
输出总功率 -
散热方式 -
最大容性负载 -
输入电压最大值 36V
输出电压组数 1
特性 Remote On/Off,SCP
输入电压最小值 9V~36V(DC)
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JWL4024S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JWL4024S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JWL4024S12 JWL4024S12数据手册

JWL4024S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
