首页  >  产品百科  >  JTL3024S15

JTL3024S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTL系列, 9 → 36 V 直流输入, 15V 直流输出, 30W
供应商型号: 1470-2123-5-ND
供应商: Digi-Key
标准整包数: 1

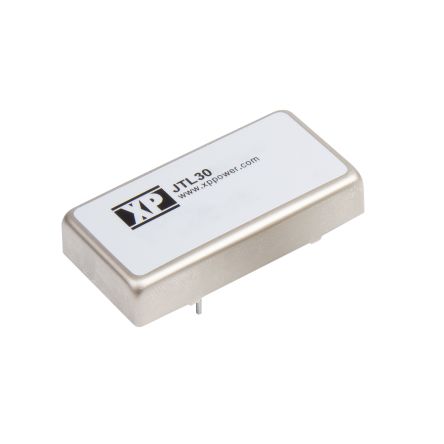

XP POWER AC-DC模块 JTL3024S15

JTL3024S15概述


    产品简介


    JTL系列电子元器件是一款高效率的电源模块,主要应用于需要稳定输出电压的工业设备中。此系列产品涵盖单路、双路及三路输出模式,支持广泛的输入电压范围(24V和48V),并具有高达91%的工作效率。JTL系列具备远程开启/关闭功能,并通过了严格的电磁兼容性测试,能够在严苛的工作环境中稳定运行。

    技术参数


    - 输入电压范围:24V(9-36VDC),48V(18-75VDC)
    - 最大功率:30瓦
    - 隔离电压:1600VDC(输入到输出,输入到外壳,输出到外壳)
    - 效率:高达91%
    - 负载调节率:单输出模式下±0.5%,双输出模式下±1%,三输出模式下±1%(主)和±5%(辅助)
    - 过压保护:3.3V模型下为3.9V,5V模型下为6.2V,12V模型下为15V,15V模型下为18V,±5V模型下为±6.2V,±12V模型下为±15V,±15V模型下为±18V
    - 过温保护:115°C典型值
    - 开关频率:330kHz
    - 输入电流:参见详细表格
    - 温度范围:工作温度-40°C至+75°C,存储温度-40°C至+125°C
    - 冷却方式:自然对流冷却

    产品特点和优势


    JTL系列电源模块拥有极高的功率密度(37.5W/in³),能够在紧凑的空间内提供强大的电力输出。此外,高达91%的转换效率不仅降低了能源消耗,还显著减少了散热需求。远程开启/关闭功能提供了极大的灵活性,方便用户根据需求进行控制。JTL系列还具备出色的电磁兼容性,能在各种复杂的电磁环境中稳定工作,适用于广泛的工业应用场景。

    应用案例和使用建议


    JTL系列电源模块广泛应用于通信设备、工业自动化、医疗设备等领域。例如,在通信设备中,它可以为各种传感器和控制器供电;在工业自动化中,它可以为电机、伺服系统提供稳定的电源供应。为了确保最佳性能,建议在使用过程中注意以下几点:
    - 确保输入电压范围符合要求。
    - 考虑合适的输出电容配置以优化电源稳定性。
    - 注意散热设计,尤其是在高负载条件下。

    兼容性和支持


    JTL系列电源模块可与其他标准电子元器件无缝集成,便于用户构建复杂系统。厂商提供详尽的技术支持和售后服务,包括产品手册、在线技术支持以及现场安装调试服务。客户可通过官方渠道获取相关文档和技术咨询。

    常见问题与解决方案


    1. 问题:启动时电压波动较大
    - 解决方案:检查外部电路连接是否正确,尤其是输出电容配置是否符合要求。
    2. 问题:电源模块无法正常启动
    - 解决方案:确认输入电压是否在规定范围内,检查输入滤波器是否正常工作。
    3. 问题:输出电压不稳定
    - 解决方案:调整输出电容配置,或联系技术支持寻求帮助。

    总结和推荐


    综上所述,JTL系列电源模块以其高效率、高可靠性和多功能性成为工业应用的理想选择。无论是在通信、自动化还是医疗设备中,它都能提供稳定的电源供应,显著提升系统的整体性能。强烈推荐给需要高效、可靠电源解决方案的用户。

JTL3024S15参数

参数
输入电压最大值 36V
开关频率 -
输入电压最小值 9V
特性 Remote On/Off,OCP,OVP,SCP,UVLO
输出电压组数 1
输出电压 15V
输出总功率 30W
类型 -
输出方式 -
最大容性负载 -
散热方式 -
输出电流最大值 2A
转换效率 91%
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTL3024S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTL3024S15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTL3024S15 JTL3024S15数据手册

JTL3024S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 65.208 ¥ 545.7094
5+ $ 63.2528 ¥ 529.3469
25+ $ 58.6872 ¥ 491.1385
100+ $ 54.7771 ¥ 458.416
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 545.7
