首页  >  产品百科  >  JCA1012S05

JCA1012S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCA系列, 9 → 18 V 直流输入, 5V 直流输出, 10W
供应商型号: 2319769
供应商: 海外现货
标准整包数: 1

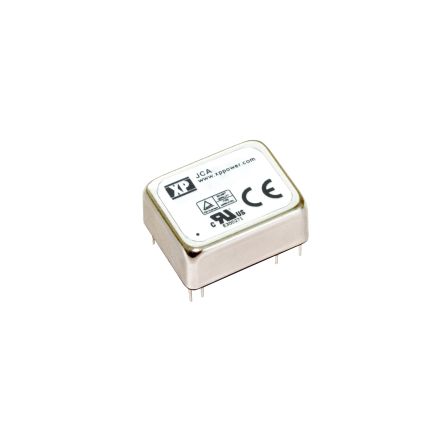

XP POWER AC-DC模块 JCA1012S05

JCA1012S05概述


    产品简介


    JCA系列是一款高性能直流-直流转换器,设计用于紧凑型电源解决方案。该系列产品具有单输出和双输出版本,能够支持多种输入电压(5 V, 12 V, 24 V, 48 V)。主要功能包括高效率、宽输入范围和广泛的电气特性。JCA系列广泛应用于工业控制、通信设备、医疗仪器等领域。

    技术参数


    - 功率:10瓦
    - 尺寸:1.0英寸 x 0.8英寸金属封装
    - 输入电压范围:
    - 5 V(4.5-9.0 VDC)
    - 12 V(9-18 VDC)
    - 24 V(18-36 VDC)
    - 48 V(36-75 VDC)
    - 启动延迟:最大30毫秒
    - 启动上升时间:典型值3.5毫秒
    - 过流保护:典型值为150%,触发后重启
    - 短路保护:持续且自动恢复
    - 过压保护:典型值为150%,通过输入重新设置以复位
    - 隔离电压:输入到输出1500 VDC,输入到外壳500 VDC,输出到外壳500 VDC
    - 开关频率:典型值300 kHz
    - 温度系数:±0.05%/°C
    - 工作温度范围:-40°C至+100°C
    - 存储温度范围:-55°C至+125°C
    - EMC与安全性:符合EN55022标准,EN61000-4-2和EN61000-4-3标准
    - 认证:UL、CB和TUV认证
    - 保修期:3年

    产品特点和优势


    JCA系列直流-直流转换器具备多项显著特点和优势。其紧凑的设计使其适用于空间有限的应用场景。产品具有较高的效率(最高可达90%),支持多种输入电压范围,且具有高可靠性。在恶劣环境下也能保持稳定的工作表现,例如在-40°C至+100°C的温度范围内工作。此外,JCA系列通过多重保护机制确保了可靠性和安全性,包括过流、短路和过压保护。

    应用案例和使用建议


    JCA系列直流-直流转换器常用于工业控制系统、通信设备和医疗仪器等领域。以下是一些实际应用场景:
    - 工业控制系统:JCA系列可用于各种工业自动化设备,如PLC、传感器和执行器。
    - 通信设备:在电信基站、路由器和其他通信设备中,JCA系列可作为高效电源解决方案。
    - 医疗仪器:JCA系列可用于便携式医疗设备,提供稳定的电力供应。
    使用建议:
    1. 在选择输入电压时,确保其在规定的范围内,避免过高或过低的电压造成损坏。
    2. 遵循制造商提供的连接图和布线指南,确保正确的接线和散热。
    3. 对于特定应用,可以考虑使用外部滤波组件以满足EN55022标准的要求。

    兼容性和支持


    JCA系列直流-直流转换器与市场上大多数标准接口兼容,确保了广泛的适用性。制造商提供了详尽的技术支持文档和售后服务,帮助用户解决安装和使用过程中可能遇到的问题。此外,客户还可以通过制造商网站获取最新的技术支持和更新资料。

    常见问题与解决方案


    1. 问:如何处理过流情况?
    答:JCA系列直流-直流转换器具有过流保护功能,当电流超过额定值时,会自动断开并进入重启模式。如需重置,需要关闭输入电源后重新开启。
    2. 问:如何处理过压情况?
    答:当输入电压超过额定值时,过压保护会触发。需要通过重新输入电源来复位。
    3. 问:如何确定合适的电容器值?
    答:根据应用所需的电容值选择适当的电容器。通常,电容值越大,输出纹波越小,但需要注意电路的总电容不应超过规定限制。

    总结和推荐


    总体而言,JCA系列直流-直流转换器凭借其高效率、宽输入范围、可靠的保护机制和严格的EMC标准,成为一种出色的电源解决方案。其广泛应用在工业控制、通信设备和医疗仪器等领域,展示了卓越的性能和市场竞争力。鉴于其优异的表现,我们强烈推荐JCA系列直流-直流转换器用于需要稳定电源供应的各种应用场景。

JCA1012S05参数

参数
类型 -
开关频率 -
输出电压组数 1
输出电流最大值 1.6A
散热方式 -
输入电压最小值 9V~18V(DC)
输出电压 5V
特性 OCP,OVP,SCP,UVLO
输出方式 -
转换效率 89%
输入电压最大值 18V
输出总功率 -
最大容性负载 -
长*宽*高 25.4mm(长度)*20.3mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCA1012S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCA1012S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCA1012S05 JCA1012S05数据手册

JCA1012S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 296.3013
5+ ¥ 296.3013
10+ ¥ 291.0102
25+ ¥ 285.7191
100+ ¥ 285.7191
库存: 6
