JSE0824S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JSE08系列, 18 → 36 V 直流输入, 15V 直流输出, 8W
供应商型号: 1470-3546-ND
供应商: Digi-Key
标准整包数: 1

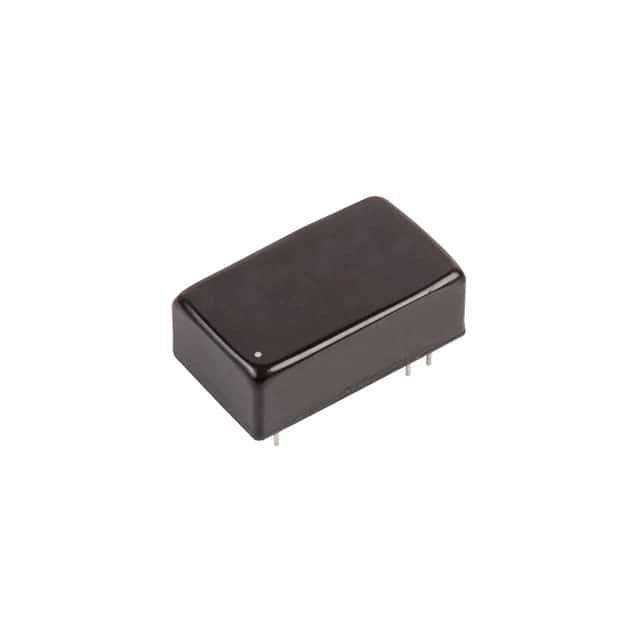

XP POWER AC-DC模块 JSE0824S15

JSE0824S15概述

    JSE08 Series DC-DC Converter

    1. 产品简介


    JSE08 系列 DC-DC 转换器是一款高效率、高功率密度的电源转换设备,适用于多种应用场合。此系列产品包括单输出和双输出型号,具备 2:1 的输入电压范围。其紧凑的设计使其非常适合空间受限的应用,如工业控制、通信设备和医疗设备等。

    2. 技术参数


    | 参数 | 单输出 | 双输出 |
    |
    | 输入电压范围 | 9-18V, 18-36V, 36-75V | 9-18V, 18-36V, 36-75V |
    | 输出电压 | 3.3V, 5V, 12V, 15V, 24V | ±12V, ±15V |
    | 输出电流 | 1600mA, 665mA, 535mA, 335mA | ±335mA, ±265mA |
    | 输入电流(全负载) | 680µF, 330µF, 150µF | ±150µF |
    | 效率 | 78%-86% | 78%-86% |
    | 工作温度范围 | -40°C 到 +105°C | -40°C 到 +105°C |
    | 尺寸(长x宽x高) | 23.8 x 13.7 x 8.0 mm | 23.8 x 13.7 x 8.0 mm |

    3. 产品特点和优势


    JSE08 系列 DC-DC 转换器具有以下显著特点:
    - 隔离能力:具备 1500 VDC 的隔离能力,确保电气安全。
    - 高功率密度:体积小巧,高功率输出。
    - 宽输入电压范围:2:1 的输入电压范围适应不同的电源需求。
    - 长期保修:提供 3 年质保。
    - 环境适应性:工作温度范围广泛,适合恶劣环境。

    4. 应用案例和使用建议


    - 应用案例:在工业自动化控制系统中,为传感器和其他组件提供稳定电源;在医疗设备中作为备用电源。
    - 使用建议:为了获得最佳性能,在设计电路时考虑使用外部电容以减少纹波噪声。建议使用 CHEMI-CON KY 330µF/100V 电容进行滤波处理。

    5. 兼容性和支持


    - 兼容性:与市场上常见的电子元器件高度兼容。
    - 技术支持:制造商提供详尽的技术文档和支持服务,帮助用户更好地理解和使用产品。

    6. 常见问题与解决方案


    - 问题1: 如何处理过载保护?
    - 解决办法:JSE08 系列转换器配备了自动恢复的短路保护功能。一旦检测到过载,系统会自动关闭并尝试重新启动,直至故障解除。

    - 问题2: 如何测试纹波噪声?
    - 解决办法:使用带有 0.47 µF 陶瓷电容器的设备进行测量,确保测量带宽不超过 20 MHz。

    7. 总结和推荐


    JSE08 系列 DC-DC 转换器凭借其高效率、宽输入电压范围和良好的环境适应性,在众多应用场合中表现出色。其高效能、高可靠性以及长久的保修期使其成为市场上极具竞争力的产品。因此,我们强烈推荐用户选择这一系列的产品以满足其电力转换的需求。

JSE0824S15参数

参数
输入电压最大值 36V
输入电压最小值 24V(DC)
转换效率 85%
类型 -
输出电流最大值 535mA
输出方式 -
最大容性负载 -
输出电压组数 1
开关频率 -
输出电压 15V
特性 SCP,UVLO
散热方式 -
输出总功率 -
长*宽*高 23.8mm(长度)*13.7mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JSE0824S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JSE0824S15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JSE0824S15 JSE0824S15数据手册

JSE0824S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
