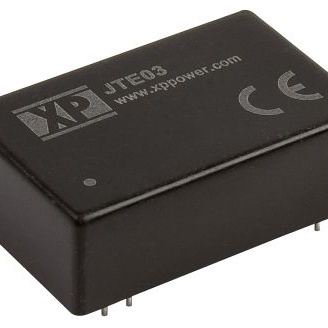

JTE0324D15-H

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTE03系列, 9 → 36 V 直流输入, ±15V 直流输出, 3W
供应商型号: 1672232
供应商: 海外现货
标准整包数: 10
XP POWER AC-DC模块 JTE0324D15-H

JTE0324D15-H概述

    # JTE03 Series DC-DC Converter

    产品简介


    JTE03系列是XPPower公司生产的高性能DC-DC转换器,适用于广泛的应用领域。这类转换器采用DIP 24塑料封装,具备单输出和双输出两种版本,可实现宽范围的输入电压(4:1),满足各种电源需求。这些转换器具有高效率、全调节输出、无需最小负载要求等特点,特别适合于工业自动化、通信设备、医疗设备等领域。

    技术参数


    输入电压
    - 范围:9-36 VDC 或 18-75 VDC
    - 额定值:24 VDC(9-36 VDC型号)或 48 VDC(18-75 VDC型号)
    输出电压
    - 单输出:3.3 V、5.0 V、12.0 V、15.0 V、24.0 V
    - 双输出:±3.3 V、±5.0 V、±12.0 V、±15.0 V、±24.0 V
    输出电流
    - 最大输出电流取决于具体型号,最大可达900 mA(单输出)或±450 mA(双输出)
    效率
    - 典型效率高达82%
    工作温度范围
    - 操作温度:-40°C 到 +100°C
    - 存储温度:-55°C 到 +125°C
    - 案例等级:可降额操作,从100%负载到零负载
    隔离度
    - 输入至输出隔离度:1500 VDC(可选3000 VDC隔离)
    尺寸和重量
    - 尺寸:1.25 x 0.80 x 0.40" (31.75 x 20.32 x 10.16 mm)
    - 重量:0.03 lbs (13.0 g)
    其他参数
    - 短路保护:连续工作并自动恢复
    - 开关频率:330 kHz
    - 环境湿度:非凝结状态下的95% RH

    产品特点和优势


    JTE03系列DC-DC转换器具备以下显著特点和优势:
    1. 宽输入电压范围:4:1输入电压范围,确保适应不同的供电条件。
    2. 高效率和稳定性:典型效率高达82%,提供全调节输出和高隔离度。
    3. 灵活的输出选择:提供单输出和双输出版本,以满足不同应用需求。
    4. 无需最小负载:简化设计,降低复杂度。
    5. 长保修期:提供3年保修,增强用户信心。
    6. 高可靠性:符合军用标准,具有高MTBF(平均故障间隔时间)。

    应用案例和使用建议


    应用案例
    JTE03系列DC-DC转换器在多个领域得到广泛应用,例如:
    - 工业自动化:用于驱动传感器、执行器和其他电子设备。
    - 通信设备:为无线模块、网络设备等提供稳定的电源。
    - 医疗设备:为医疗器械提供可靠、高效的电源供应。
    使用建议
    1. 散热管理:尽管该转换器设计为自然对流冷却,但在高负载条件下仍需考虑外部散热措施,如增加散热片或强制风冷。
    2. 负载匹配:根据应用需求选择合适的负载电容值,避免过载或欠载情况发生。
    3. 环境适应性:注意安装环境的温度和湿度条件,确保符合器件的工作环境范围。

    兼容性和支持


    JTE03系列转换器具有良好的兼容性,可与其他标准电子元件和设备轻松集成。厂商提供详尽的技术支持,包括详细的使用指南、应用笔记和故障排查文档,确保用户能够高效、稳定地使用该产品。

    常见问题与解决方案


    1. Q: 如何确定是否需要加装外部滤波器?
    - A: 根据具体应用需求和环境噪声水平决定。一般情况下,如EMI/RFI干扰严重,可以考虑增加滤波器。

    2. Q: 如何计算输入电流?
    - A: 参考“输入电流”表中的数据,测量在特定负载和输入电压下的电流。

    3. Q: 如何处理短路情况?
    - A: 该转换器内置短路保护机制,发生短路时会自动断开电源,并在故障解除后自动恢复。

    总结和推荐


    总体而言,JTE03系列DC-DC转换器是一款功能强大且易于使用的电源解决方案,特别适用于工业自动化、通信设备和医疗设备等领域。其宽输入电压范围、高效率、全调节输出和无需最小负载等特点使其在市场上具有较强的竞争力。因此,强烈推荐该产品作为各类电子系统的电源解决方案。

JTE0324D15-H参数

参数
输出电流最大值 100mA,100mA
输入电压最大值 36V
转换效率 81%
输入电压最小值 9V~36V(DC)
特性 SCP
输出电压组数 2
输出方式 -
散热方式 -
类型 -
输出总功率 -
输出电压 15V
最大容性负载 -
开关频率 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
