QSB30024S48

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, QSB300系列, 9 → 36 V 直流输入, 48V 直流输出, 300W
供应商型号: 1470-4159-ND
供应商: Digi-Key
标准整包数: 1

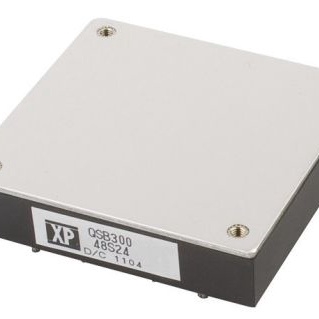

XP POWER DC-DC模块 QSB30024S48

QSB30024S48概述

    QSB300系列电源模块技术手册

    1. 产品简介


    QSB300系列是一款高效率、高功率密度的开关电源模块。它适用于广泛的输入电压范围(24V: 9-36V,48V: 18-75V),并能够提供高达300瓦的稳定输出功率,峰值功率可达350瓦。该系列产品广泛应用于通信设备、工业自动化、LED照明、医疗器械等多个领域。

    2. 技术参数


    - 输入电压范围: 24V: 9-36V,48V: 18-75V
    - 最大输入电流: 见详细表格
    - 启动时间: 120ms(典型值)
    - 过压保护: 输出电压的115%-140%
    - 短路保护: 持续
    - 温度系数: ±0.03%/°C
    - 效率: 见详细表格
    - 隔离电压: 输入到输出:1500VDC;输入到外壳:1500VDC;输出到外壳:1500VDC
    - 工作温度: -40°C至+100°C(基板冷却)
    - 存储温度: -55°C至+105°C
    - 切换频率: 220kHz(典型值)
    - 功率密度: 109W/in³
    - 电磁兼容性: 符合EN标准,见详细表格

    3. 产品特点和优势


    QSB300系列的主要特点是其宽泛的输入电压范围、高效率、高功率密度和内置的多种保护机制。它还提供了远程开关控制和远程感测功能,使安装和调试更加便捷。此外,该系列通过基板冷却方式提高了散热效率,从而在高温环境下保持稳定运行。这些特点使得QSB300系列在多种严苛环境中具有良好的可靠性。

    4. 应用案例和使用建议


    QSB300系列非常适合用于需要大功率输出且工作环境恶劣的应用场合,如工业自动化系统和大型LED显示屏。为了确保最佳性能,建议用户在安装时保证足够的空气流动以防止过热,并根据具体应用场景选择合适的型号以满足负载需求。

    5. 兼容性和支持


    QSB300系列可以方便地与其他电子设备集成,并且具有广泛的输入电压范围,这使得它可以在不同电压等级的系统中灵活应用。制造商提供了3年的保修服务,并提供详尽的技术支持文档,以帮助用户解决可能出现的问题。

    6. 常见问题与解决方案


    - 问题: 启动时间过长
    - 解决方案: 确保输入电压在允许范围内,检查所有连接是否牢固。

    - 问题: 输出电压不稳定
    - 解决方案: 调整输入电容器的值,确保所有外部组件正确安装。

    7. 总结和推荐


    QSB300系列电源模块凭借其高效、高可靠性和灵活性,在多种应用中表现出色。尤其是对于那些需要处理大功率和恶劣环境的应用场合来说,它是理想的选择。强烈推荐此系列电源模块给寻求高性能电源解决方案的专业人士。

QSB30024S48参数

参数
输入电压最小值 9V~36V(DC)
输入电压最大值 36V
输出电压组数 1
输出总功率 -
输出方式 -
输出电压 48V
类型 -
转换效率 87%
特性 Remote On/Off,OCP,OTP,OVP,SCP
开关频率 -
输出电流最大值 6.25A
散热方式 -
最大容性负载 -
长*宽*高 61mm(长度)*57.9mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

QSB30024S48厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

QSB30024S48数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER QSB30024S48 QSB30024S48数据手册

QSB30024S48封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 199.8776 ¥ 1672.7257
5+ $ 193.8768 ¥ 1622.5065
10+ $ 187.8864 ¥ 1572.3743
25+ $ 179.8892 ¥ 1505.4479
100+ $ 167.8984 ¥ 1405.1
库存: 144
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1672.72
直接购买
加入购物车
