ITW0524SA

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ITW系列, 4.5 → 9 V 直流输入, 24V 直流输出, 1W
供应商型号: 2422780
供应商: 海外现货
标准整包数: 1

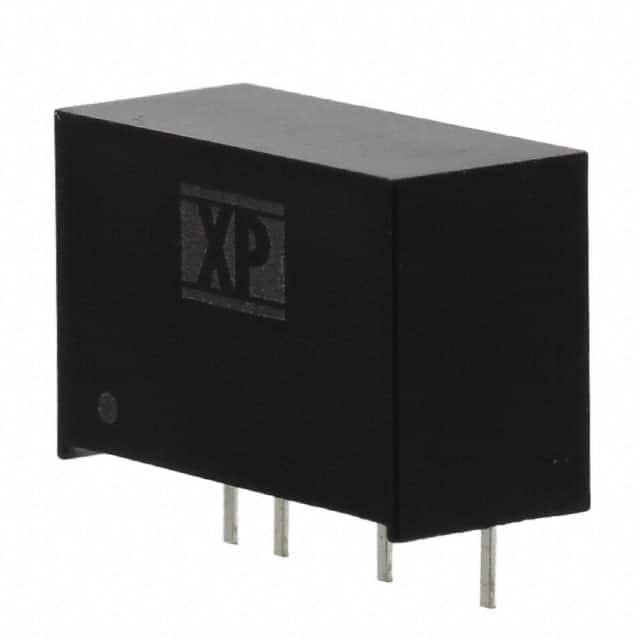

XP POWER DC-DC模块 ITW0524SA

ITW0524SA概述

    ITW Series DC-DC Converter

    产品简介


    ITW系列DC-DC转换器是专为高效能应用设计的一款电源管理模块。其核心功能是将输入的直流电压转换为稳定输出的直流电压。这一系列产品具有单输出和双输出两种模式,适用于广泛的应用领域,包括工业控制、通信系统、医疗设备以及各类便携式电子设备。这些设备需要稳定的电力供应来确保正常运行,而ITW系列DC-DC转换器通过其高效率和可靠性为用户提供了一个理想的选择。

    技术参数


    - 输入范围: 4.5-9 VDC, 9-18 VDC, 18-36 VDC, 36-75 VDC
    - 输出电压: 5.0 V, 12.0 V, 15.0 V, 24.0 V, ±12.0 V, ±15.0 V
    - 输出电流: 最大可达200 mA(不同型号有所不同)
    - 效率: 76% - 81%
    - 隔离电压: 1500 VDC
    - 工作温度范围: -40°C 至 +105°C
    - 无最小负载要求
    - 封装尺寸: 0.67 x 0.43 x 0.30英寸 (17.0 x 11.0 x 7.6毫米)
    - 重量: 0.0067磅 (3.0克)

    产品特点和优势


    1. 宽输入范围: 从4.5V到75V,确保适用于多种不同的供电场景。
    2. 双重输出模式: 可以选择单输出或多输出配置,适用于不同的电路需求。
    3. 高效率: 输出效率最高可达81%,显著降低能量损耗。
    4. 无最小负载要求: 允许灵活应用,无需额外考虑负载问题。
    5. 坚固耐用: 在极端工作温度(-40°C至+105°C)下仍可保持高性能,提供3年保修期。

    应用案例和使用建议


    - 工业自动化: 在工业控制系统中,由于复杂的电路结构和多样化的电力需求,选择ITW系列DC-DC转换器能够有效地保证电力供应的稳定性,减少停机时间。
    - 电信设备: 高效且可靠的电源管理对于电信设备至关重要。ITW系列转换器不仅能满足高效率的要求,还能确保系统的稳定性。
    - 医疗设备: 在医疗设备中,设备的稳定性和可靠性直接关系到患者的安全。ITW系列转换器的高精度和抗干扰能力使其成为医疗设备的理想选择。

    建议在应用过程中,确保外部输入电容器符合标准,例如使用330 µF/100 V的电容器。此外,注意输入电压的变化和负载条件,以确保最佳的工作效果。

    兼容性和支持


    ITW系列DC-DC转换器可以方便地与其他电子元器件和设备配合使用,提供了多种输出电压和电流选择。此外,厂商还提供详细的技术文档和支持服务,帮助用户更好地理解和应用这些产品。

    常见问题与解决方案


    - 问题: 设备启动时输出电压不稳定。
    - 解决方案: 检查输入电压是否符合规范,确保外部电容器安装正确并达到要求。

    - 问题: 设备工作温度异常。
    - 解决方案: 确保设备在规定的温度范围内工作,并考虑增加散热措施。

    - 问题: 设备输出电流不稳定。
    - 解决方案: 检查负载情况,确保没有过载现象,并确认输入电压稳定。

    总结和推荐


    ITW系列DC-DC转换器以其高效率、宽输入范围和稳定性在市场上具备明显的优势。无论是工业自动化还是电信设备,这款转换器都能提供可靠和高效的电源解决方案。我们强烈推荐ITW系列DC-DC转换器用于各种高要求的电子应用环境中。

ITW0524SA参数

参数
散热方式 -
类型 -
特性 SCP
输出电流最大值 42mA
开关频率 550KHz
输出电压 24V
输入电压最小值 4.5V
输出方式 Fixed
转换效率 80%
输入电压最大值 9V
最大容性负载 -
输出电压组数 1
输出总功率 1W
长*宽*高 17mm(长度)*7.62mm(宽度)
通用封装 SIP-6
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ITW0524SA厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ITW0524SA数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ITW0524SA ITW0524SA数据手册

ITW0524SA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 75.4802
5+ ¥ 72.461
10+ ¥ 67.6302
25+ ¥ 66.4226
100+ ¥ 66.4226
库存: 17
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 75.48
