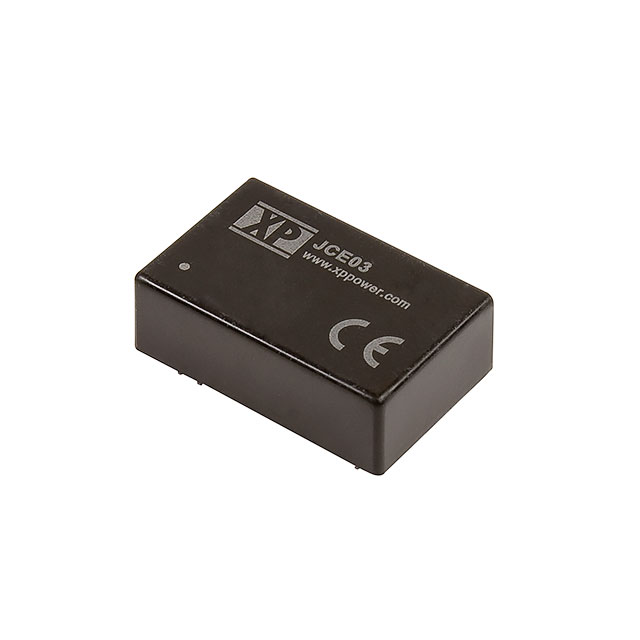

JCE0348D03

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCE03系列, 36 → 75 V 直流输入, ±3.3V 直流输出, 3W
供应商型号: 1470-2912-5-ND
供应商: Digi-Key
标准整包数: 1
XP POWER AC-DC模块 JCE0348D03

JCE0348D03概述

    JCE03 Series DC-DC Converter 技术手册

    产品简介


    JCE03系列是XP Power公司设计的一款紧凑型DC-DC转换器,适用于广泛的工业和商业应用。此系列转换器提供单输出和双输出版本,具有2:1的宽输入电压范围(9-75V),适用于不同电压等级的电源系统。JCE03系列转换器具备1500 VDC(可选3000 VDC)的隔离性能,使其成为需要高可靠性的严苛应用的理想选择。此外,该系列还具有无最小负载要求、全稳压输出等特点,广泛应用于电信、网络设备、仪器仪表等领域。

    技术参数


    输入与输出特性
    - 输入电压范围:9-18V、18-36V、36-75V(具体型号根据电压范围)
    - 输出电压:±3.3V、±5.0V、±12.0V、±15.0V、±24.0V(单输出和双输出选项)
    - 输出电流:最大可达±450mA(取决于具体型号和配置)
    - 最大电容负载:详见型号规格表
    性能指标
    - 效率:最高可达81%
    - 瞬态响应:恢复时间小于2ms(S3V3版本为5%以内)
    - 纹波噪声:80mV pk-pk(S3V3版本为100mV pk-pk)
    - 隔离度:1500 VDC(可选3000 VDC)
    环境特性
    - 工作温度:-40°C至+100°C(在+85°C以上降额运行)
    - 存储温度:-55°C至+125°C
    - 湿度:95%RH(非冷凝条件)

    产品特点和优势


    JCE03系列DC-DC转换器的独特之处在于其高效率、高隔离度和宽输入电压范围。其中,宽输入电压范围(9-75V)使其在不同的供电环境下表现优异,能够满足多种应用需求。1500 VDC(可选3000 VDC)的隔离性能为关键应用提供了额外的安全保障,适用于对安全和稳定性有严格要求的应用场合。此外,该系列产品无最小负载要求,提高了设计的灵活性。

    应用案例和使用建议


    应用案例
    JCE03系列转换器广泛应用于电信、网络设备、仪器仪表等行业,例如用于服务器电源系统的稳压模块、工业自动化控制系统中的供电单元等。以网络设备为例,JCE03系列能够在输入电压波动较大的情况下稳定输出电压,确保设备正常运行。
    使用建议
    1. 外部滤波器:为提高电磁兼容性(EMC),建议在外围电路中增加适当的外部滤波器。例如,使用330µF/100V的输入电容来减小输入纹波。
    2. 散热管理:尽管该转换器采用自然对流冷却方式,但在高功率工作条件下,建议采取额外的散热措施以避免过热。

    兼容性和支持


    JCE03系列转换器的设计使得其易于与其他标准电子元件兼容。制造商XP Power提供详尽的技术支持文档和售后服务,包括但不限于技术咨询、故障排查等。用户可以通过官方渠道获取更多技术支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在规定的范围内;确认负载是否符合要求 |
    | 纹波噪声较大 | 检查输出电容值是否合适;检查外围电路的滤波效果 |

    总结和推荐


    JCE03系列DC-DC转换器凭借其高效率、宽输入电压范围和高隔离度等特点,在电信、网络设备及工业控制等多个领域展现出卓越的性能。尤其适合于需要高可靠性、稳定输出的应用场合。考虑到其易用性、强大的技术支持及合理的价格,强烈推荐此产品给追求高性能、高稳定性的客户。

JCE0348D03参数

参数
输出电压组数 2
输入电压最小值 48V(DC)
散热方式 -
特性 SCP
开关频率 -
最大容性负载 -
转换效率 77%
输出电流最大值 450mA,450mA
输出电压 3.3V
输出方式 -
输出总功率 -
类型 -
输入电压最大值 75V
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCE0348D03厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCE0348D03数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCE0348D03 JCE0348D03数据手册

JCE0348D03封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.226 ¥ 145.5597
5+ $ 16.0888 ¥ 133.3359
10+ $ 15.5896 ¥ 129.1988
25+ $ 14.9344 ¥ 123.7688
100+ $ 13.936 ¥ 115.4946
库存: 20
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 145.55
