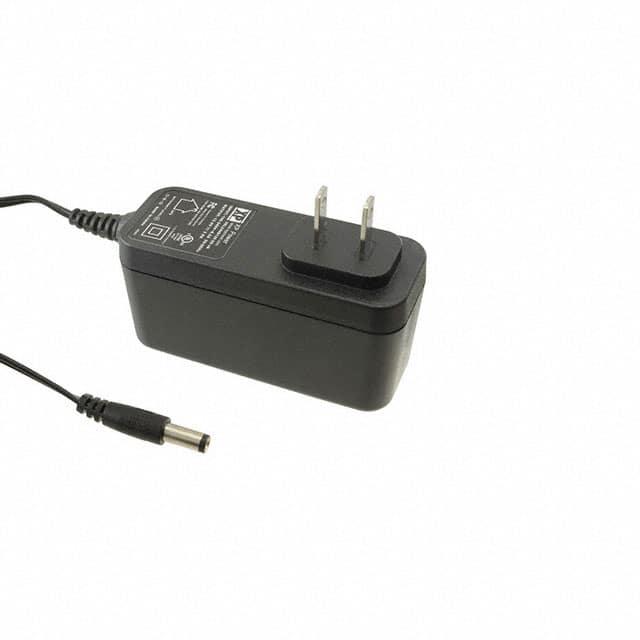

VEL24US120-US-JA

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 电源适配器 VEL24系列, 12V 直流输出, 2A输出
供应商型号: 2643264
供应商: 海外现货
标准整包数: 1
XP POWER AC-DC模块 VEL24US120-US-JA

VEL24US120-US-JA概述

    VEL24 Series AC-DC Power Supplies 技术手册概述

    1. 产品简介


    VEL24 系列是一款高效能的交流转直流电源适配器,提供多种输出电压选择(12V、15V、18V 和 24V),适用于广泛的应用领域。这些适配器具备高能效、低空载功率消耗和出色的电气特性,适合于成本敏感型应用的同时保证行业领先的性能表现。

    2. 技术参数


    - 输入参数
    - 输入电压:90VAC 至 264VAC
    - 输入频率:47Hz 至 63Hz
    - 输入电流:0.6A @ 100VAC
    - 冲击电流:60A @ 240VAC,冷启动,25°C
    - 功率因数:符合 EN61000-3-2, Class A 标准
    - 空载输入功率:75mW
    - 输入保护:内置保险丝,1.0A/250VAC
    - 输出参数
    - 输出电压:12V、15V、18V、24V
    - 最大输出电流:2.0A(12V)、1.6A(15V)、1.32A(18V)、1.0A(24V)
    - 总调节度:5%
    - 涌流上升时间:55ms
    - 恒压保持时间:8ms @ 100VAC,满载
    - 瞬态响应:负载变化 60%,恢复到 <1% 用时 <500μs
    - 波纹噪声:200mVpk-pk,带宽 20MHz,电容 47μF 电解电容和 0.1μF 陶瓷电容并联
    - 效率
    - 平均效率:85%(在 25%、50%、75% 和 100% 负载下测量)
    - 机械和环境参数
    - 工作温度范围:0°C 至 +60°C,40°C 以上线性降额至 50%
    - 存储温度范围:-40°C 至 +85°C
    - 工作湿度:5% 至 95% 非凝结
    - 机械冲击:1m 混凝土地面碰撞,六轴方向
    - 机械振动:10Hz 至 300Hz,2g,每轴 15 分钟扫频,总计 45 分钟

    3. 产品特点和优势


    - 能源效率:符合能源效率 VI 标准,具有高主动模式效率和极低的空载功率消耗。
    - 标准认证:通过 IEC60950-1、UL/cUL60950-1、TUV EN60950-1 等安全认证,符合 CCC 中国强制性认证和 AU/NZ 60950.1。
    - 输出电压选择:提供 12V、15V、18V 和 24V 多种输出电压,适用于不同应用需求。
    - 紧凑设计:尺寸小,便于集成到各类设备中。

    4. 应用案例和使用建议


    - 应用案例:适合工业自动化、通信设备、医疗设备和消费电子产品等领域的应用。
    - 使用建议:建议根据具体应用需求选择合适的输出电压,确保电源连接正确,同时关注电源的工作环境条件,避免高温、高湿环境,以延长使用寿命。

    5. 兼容性和支持


    - 兼容性:VEL24 系列适配器采用标准插头,可方便更换为 US、UK 或 EU 标准,满足全球市场需求。
    - 支持和维护:厂商提供详尽的技术文档和售后服务,包括故障排除指南和技术支持热线。

    6. 常见问题与解决方案


    - 问题1:电源启动延迟时间较长。
    - 解决方法:检查输入电压是否稳定,确保输入电压在正常范围内(90VAC 至 264VAC)。

    - 问题2:输出波纹噪声过大。
    - 解决方法:检查滤波电容是否正常,如有损坏请更换新的电解电容和陶瓷电容。

    - 问题3:输出电压不稳定。
    - 解决方法:检查负载是否过重或输入电压是否波动较大,调整负载或稳压器参数。

    7. 总结和推荐


    VEL24 系列 AC-DC 电源适配器以其卓越的能效、广泛的应用范围和良好的兼容性,在工业和消费电子产品中表现出色。推荐在需要高效、可靠电源供应的应用场合使用。

VEL24US120-US-JA参数

参数
输出总功率 24W
开关频率 -
散热方式 -
输入电压最小值 90V~264V(AC)
输出电流最大值 2A
输出方式 Fixed
特性 -
输出电压组数 1
转换效率 -
最大容性负载 -
输出电压 12V
类型 -
输入电压最大值 -
应用等级 商用级
零件状态 在售
包装方式 盒装

VEL24US120-US-JA厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

VEL24US120-US-JA数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER VEL24US120-US-JA VEL24US120-US-JA数据手册

VEL24US120-US-JA封装设计

查看详情并下载
Symbol
Footprint
3D Model
