ISM0212S15

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ISM02系列, 10.8 → 13.2 V 直流输入, 15V 直流输出, 2W
供应商型号: 1470-3915-ND
供应商: Digi-Key
标准整包数: 1

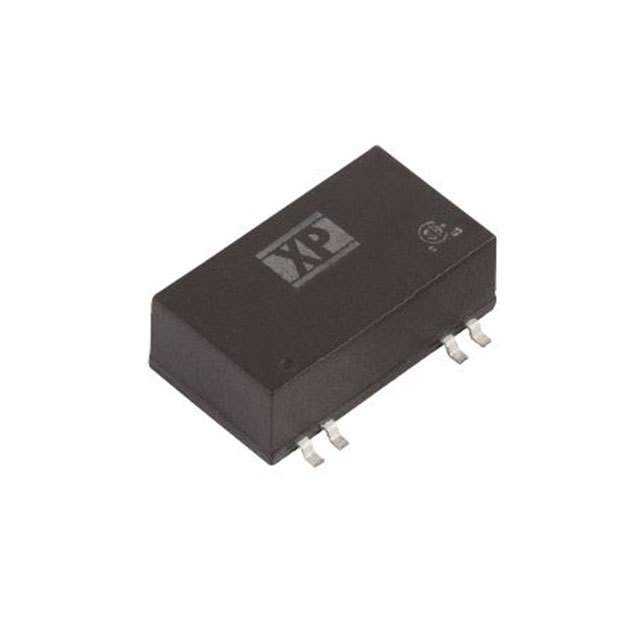

XP POWER DC-DC模块 ISM0212S15

ISM0212S15概述

    # ISM02 Series DC-DC Converter 技术手册

    产品简介


    ISM02系列DC-DC转换器是一款高性能、紧凑型的电源解决方案,专为医疗和工业应用设计。此系列提供了单输出和双输出选项,适用于各种不同的电压需求。其紧凑的表面贴装设计和高效率使其成为空间受限的应用的理想选择。

    技术参数


    输入电压范围
    - 4.5V 至 5.5V(5V典型)
    - 10.5V 至 13.2V(12V典型)
    - 21.6V 至 26.4V(24V典型)
    输出电压与电流
    | 型号 | 输出电压 | 输出电流 | 最大电容负载 | 效率 |

    | ISM0205S05 | 5V | 400mA | 330µF | 66% |
    | ISM0205S12 | 12V | 165mA | 330µF | 66% |
    | ISM0205S15 | 15V | 133mA | 330µF | 66% |
    | ISM0205D12 | ±12V | ±83mA | ±100µF | 72% |
    | ISM0205D15 | ±15V | ±66mA | ±100µF | 73% |
    其他规格
    - 输入电流: 测量时的典型值
    - 最小负载电流: 根据型号表
    - 线性调节率: ±1.2%至±1.5%
    - 负载调节率: 10%,从20%到100%负载(5V版本最大为12%)
    - 交叉调节率: ±5.0%(仅限双输出模型)
    - 瞬态响应: 在25%负载变化下的偏差小于3%,并在250μs内恢复至1%以内
    - 纹波与噪声: 50mV pk-pk(20MHz带宽,用0.47µF陶瓷电容器测量)
    - 短路保护: 0.5秒后自动恢复
    - 最大电容负载: 见型号表
    - 温度系数: 0.02%/℃
    - 隔离度: 4000VAC,持续60秒,增强隔离,1 x MOPP/2 x MOOP
    - 泄漏电流: 2μA
    - 绝缘电阻: 109Ω(500VDC)
    - 绝缘电容: 15pF至20pF
    - 开关频率: 50kHz至100kHz
    - 功率密度: 12.2W/in³
    - 平均无故障时间: 2百万小时
    - 重量: 0.01磅(约3.75克)
    - 湿度敏感度级别: 2级(IPC/JEDEC J-STD-020D.1)
    - 工作温度范围: -25°C至+105°C
    - 存储温度范围: -55°C至+125°C
    - 外壳温度: +105°C
    - 湿度: 非凝结条件下的95%RH
    - 冷却方式: 自然对流
    - 外壳阻燃等级: UL 94V-0
    - 无铅焊接过程: IPC/JEDEC J-STD-020D.1

    产品特点和优势


    - 安全认证: 通过了国际医疗安全认证,符合IEC60601-1、ANSI AMMI ES60601-1和EN60601-1标准。
    - 紧凑型设计: SMD封装,尺寸仅为0.94 x 0.71 x 0.36英寸(24.0 x 18.0 x 9.0毫米)。
    - 高隔离度: 4000VAC强化隔离,提供1 x MOPP(最小操作防护保护)。
    - 低泄漏电流: 患者泄漏电流仅2μA。
    - 广泛的工作温度范围: -25°C至+105°C,适用于严苛环境。
    - 三年保修: 提供长达3年的产品质量保证。

    应用案例和使用建议


    ISM02系列DC-DC转换器适用于多种医疗和工业应用,例如便携式医疗设备、实验室仪器和通信系统。在使用过程中,建议遵循以下几点:
    - 确保输入电压和负载电流在额定范围内。
    - 注意散热设计,尤其是在高功率使用场景下。
    - 使用适当的滤波电路以降低输出纹波。
    - 对于高精度应用,确保负载平衡。

    兼容性和支持


    - 兼容性: ISM02系列转换器可与大多数标准电子组件兼容,便于集成。
    - 厂商支持: 供应商提供详尽的技术文档和用户支持,帮助解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 输出电压不稳
    - 解决方案: 检查输入电压是否稳定,确认负载电流在额定范围内。
    2. 纹波过大
    - 解决方案: 添加外部滤波电路,使用低ESR电容器。
    3. 过热
    - 解决方案: 确保良好的散热设计,避免长时间过载运行。

    总结和推荐


    ISM02系列DC-DC转换器以其高效能、高可靠性和广泛的适用性,在医疗和工业领域具有显著优势。无论是对于新项目的设计还是现有系统的升级,这款产品都是一个值得信赖的选择。综上所述,我们强烈推荐使用ISM02系列DC-DC转换器。

ISM0212S15参数

参数
输出电压 15V
最大容性负载 -
输出电流最大值 133mA
输入电压最小值 12V(DC)
特性 SCP
类型 -
输出方式 -
转换效率 66%
输出总功率 -
输出电压组数 1
开关频率 -
散热方式 -
输入电压最大值 13.2V
长*宽*高 24mm(长度)*13.7mm(宽度)
通用封装 SMD
安装方式 贴片安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 散装

ISM0212S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ISM0212S15数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ISM0212S15 ISM0212S15数据手册

ISM0212S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 27.1024 ¥ 226.8132
5+ $ 26.2912 ¥ 220.0245
25+ $ 24.388 ¥ 204.0971
100+ $ 22.7657 ¥ 190.5205
500+ $ 18.6576 ¥ 156.1408
库存: 30
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 226.81
