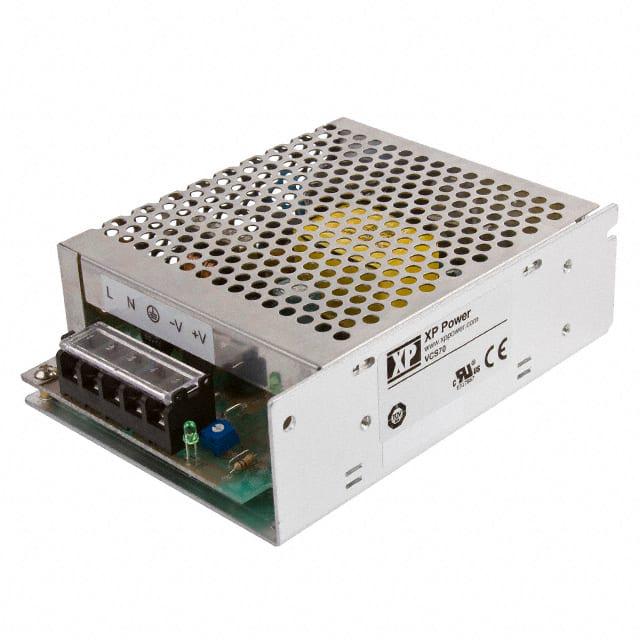

VCS70US15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 70W开关电源, 15V 直流输出电压 4.67A输出电流, 1输出点
供应商型号: 1227879
供应商: 海外现货
标准整包数: 1
XP POWER AC-DC模块 VCS70US15

VCS70US15概述


    产品简介


    产品名称:VCS系列直流电源
    产品类型:VCS系列直流电源是一种紧凑型、高效率的工业电源模块,适用于多种应用场景,包括工业控制系统、通信设备、医疗设备和实验室仪器等。
    主要功能:该系列产品能够提供从5V到48V的输出电压,并支持高达100W的功率输出。它们通过标准交流输入(85-264VAC)为各种负载提供稳定的直流电。
    应用领域:广泛应用于需要稳定直流电源的场合,如工业自动化系统、电信基站、数据中心、医疗器械等。

    技术参数


    | 参数 | 描述 |

    | 输入电压 | 85-264VAC (127-370VDC),见降额曲线 |
    | 输入频率 | 47-63Hz |
    | 输入电流 | VCS50: 1.1A,VCS70: 1.4A,VCS100: 2.0A典型值,90VAC |
    | 启动电流 | 60A最大,冷启动,25°C |
    | 功率因数 | EN61000-3-2 Class A |
    | 接地泄漏电流 | 1.0mA最大 |
    | 输入保护 | 50W和70W: T3.15A/250V;100W: T4.0A/250V,保险丝安装于火线 |
    | 空载输入功率 | <0.5W |
    | 输出电压 | 见型号表 |
    | 输出调整 | ±10.0%,5V和12V版本为-5%到+10% |
    | 初始设置容差 | ±1.0% |
    | 最小负载 | 不需要 |
    | 启动延时 | 最大1秒 |
    | 持续时间 | 10ms最小,在115VAC全负载时 |
    | 线性调节 | ±0.5%,90VAC至264VAC输入 |
    | 负载调节 | 5V和12V版本:±1%,其他版本:±0.5% |
    | 暂态响应 | 负载变化50%-75%时,最大偏差小于4%,在500μs内恢复到1%以内 |
    | 噪声与纹波 | 1%最大峰值到峰值,带宽20MHz |
    | 过压保护 | 额定输出的120%-140%,自动恢复 |
    | 过载保护 | 额定输出的110%-150%,触发后重启 |
    | 短路保护 | 连续触发并重启 |
    | 温度系数 | ±0.03%/°C,预热20分钟后 |
    | 绝缘等级 | 输入到输出:3000VAC;输入到地:1500VAC;输出到地:500VAC |
    | 开关频率 | 65kHz典型值 |
    | MTBF | >500k小时,符合MIL-STD-217F标准,GB |

    产品特点和优势


    特点:
    - 高效能:具有较高的转换效率,最高可达88%。
    - 稳定可靠:具备过压、过载和短路保护机制,确保在极端条件下的安全性。
    - 环境适应性强:工作温度范围为-25°C至+70°C,且支持-10°C以下的稳定运行。
    - 电磁兼容性:符合多项国际标准,包括EN55032、EN61000-3-2和EN61000-4-5等。
    - 机械结构:坚固耐用,具备良好的抗冲击和振动性能,符合EN60068-2-27与EN60068-2-47标准。
    优势:
    - 低成本:低空载输入功率和高效率使得整体成本较低。
    - 易用性:输出电压可调,方便适应不同负载需求。
    - 环保节能:高效率设计减少能源浪费,有助于降低碳排放。
    - 安全认证:已获得多个国际安全认证,如IEC60950-1、UL60950-1等,确保产品符合全球市场要求。

    应用案例和使用建议


    应用案例:
    - 工业控制:VCS系列电源被广泛用于工厂自动化系统中的电机驱动、传感器供电等场景。
    - 电信设备:作为基站电源,支持无线通信设备的稳定运行。
    - 医疗器械:在医疗设备中提供稳定的直流电源,确保设备正常工作。
    使用建议:
    - 在高温环境中使用时,应注意散热问题,避免因温度过高导致性能下降。
    - 当负载变化较大时,可通过调节负载大小来优化电源性能,避免频繁切换保护模式。
    - 安装时要遵循正确的接地方式,确保电气安全。

    兼容性和支持


    兼容性:
    - VCS系列电源模块与其他同类产品和设备具有良好的兼容性,可灵活应用于不同的应用场景。
    - 具备多种输出电压和电流组合,方便用户选择适合自己的型号。
    支持和服务:
    - 供应商提供详细的技术文档和支持服务,包括安装指南、用户手册等。
    - 提供专业的技术支持团队,解答用户在使用过程中遇到的各种问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在规定范围内,重新校准输出电压。 |
    | 设备无法启动 | 确认输入电源是否正常,检查是否有保险丝熔断。 |
    | 效率低于预期 | 确保负载在正常工作范围内,检查是否有负载过小的情况。 |
    | 设备过热 | 检查散热是否良好,增加散热措施或改善通风条件。 |
    | 电磁干扰影响输出稳定性 | 使用屏蔽电缆,保持电源模块远离其他产生强磁场的设备。

VCS70US15参数

参数
最大容性负载 -
输入电压最大值 -
开关频率 -
输出电流最大值 4.67A
散热方式 -
输出电压组数 1
输出电压 15V
输出总功率 -
转换效率 87%
类型 -
特性 Adjustable Output,DC Input Capable,Universal Input
输出方式 -
输入电压最小值 85V~264V(AC)
长*宽*高 130mm(长度)*98.5mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

VCS70US15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

VCS70US15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER VCS70US15 VCS70US15数据手册

VCS70US15封装设计

查看详情并下载
Symbol
Footprint
3D Model
