JCE0324D05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCE03系列, 18 → 36 V 直流输入, ±5V 直流输出, 3W
供应商型号: 209-JCE0324D05
供应商: Mouser
标准整包数: 1

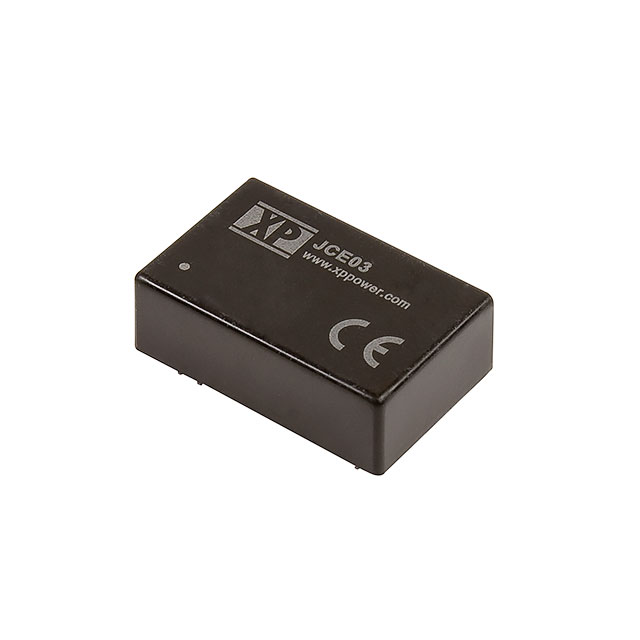

XP POWER AC-DC模块 JCE0324D05

JCE0324D05概述

    # JCE03 Series DC-DC Converter 技术手册解析

    产品简介


    JCE03 系列 DC-DC 转换器是一种高度集成的电源解决方案,广泛应用于各种电子设备中。该系列产品提供单路和双路输出,适用于广泛的输入电压范围(9V至75V),且具备高效率和优良的电气性能。其主要特点是具备宽泛的工作温度范围和高隔离度,确保在各种严苛环境下可靠运行。

    技术参数


    | 参数 | 值 | 备注 |
    |
    | 输入电压范围 | 9V 至 75V | 12V 至 48V 额定值 |
    | 输出电压 | 3.3V, 5.0V, 12.0V, 15.0V, 24.0V; ±3.3V, ±5.0V, ±12.0V, ±15.0V, ±24.0V | 单/双输出 |
    | 输出电流 | 7mA 至 900mA | 依据不同型号和负载 |
    | 效率 | 74% 至 81% | 依据不同型号和负载 |
    | 最大电容负载 | 47 µF 至 470 µF | 每个输出 |
    | 初始设定精度 | ±2%
    | 线性调节 | ±0.5%
    | 负载调节 | ±1.2%
    | 交叉调节 | ±5% | 双输出模型在特定条件下 |
    | 暂态响应 | 3%偏差 (S3V3: 5%) | 在2ms内恢复至2%以内 |
    | 纹波和噪声 | 80mV pk-pk (D24: 100mV pk-pk) | 20MHz带宽 |
    | 隔离度 | 1500 VDC (可选3000 VDC) | 添加后缀‘-H’ |
    | 开关频率 | 330 kHz
    | MTBF (平均无故障时间) | 800,000 小时 | MIL-HDBK-217F +25°C |

    产品特点和优势


    1. 宽输入电压范围:能够适应从9V到75V的输入电压,覆盖了常见的直流电源系统需求。
    2. 双路输出选项:既可选择单路输出,也可选择双路输出,适用于多种应用场景。
    3. 高效率:最高可达81%,适合对能源效率有高要求的应用场合。
    4. 宽工作温度范围:-40°C 至 +100°C,特别适用于工业环境。
    5. 全隔离输出:提供1500VDC的隔离度,部分型号可选择提升至3000VDC,适用于需要高安全性的场合。
    6. 高功率密度:每立方英寸7.5W的功率密度,使得产品更加紧凑。

    应用案例和使用建议


    应用案例
    JCE03系列DC-DC转换器广泛应用于通信设备、医疗设备、工业控制系统等领域。例如,在通信设备中,该转换器可以为板载电路提供稳定的电源;在医疗设备中,其高隔离度特性可确保患者安全;在工业控制中,其宽工作温度范围使其能在各种恶劣环境下稳定工作。
    使用建议
    1. 输入电容:推荐使用至少330µF/100V的输入电容,以减小输入纹波和保证稳定性。
    2. 散热管理:尽管JCE03系列采用了自然对流冷却设计,但在高负载条件下,仍需考虑额外的散热措施,如安装散热片。
    3. 布局设计:建议将转换器放置于靠近负载的位置,以减少线路阻抗引起的电压降。

    兼容性和支持


    JCE03系列转换器可与其他标准电路板组件兼容,但具体细节需参考制造商提供的兼容性指南。XPPower公司提供了全面的技术支持,包括详细的使用手册、设计指南和快速响应的技术支持团队,确保用户在安装和使用过程中能够得到充分的支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳 | 检查输入电压是否在允许范围内,更换输入滤波电容。 |
    | 温度过高 | 确认散热措施到位,适当降低负载。 |
    | 输出电流不足 | 检查连接线缆是否有接触不良或过长现象,重新设计电路布局。 |

    总结和推荐


    JCE03系列DC-DC转换器以其出色的性能和多功能特性,成为了许多电子设备的理想电源解决方案。其宽泛的工作条件、高效率和高可靠性,使其在各种工业环境中表现出色。因此,对于需要高性能电源模块的应用,强烈推荐使用JCE03系列转换器。

JCE0324D05参数

参数
特性 SCP
输出电压组数 2
输出方式 -
输入电压最大值 36V
输入电压最小值 24V(DC)
输出电流最大值 300mA,300mA
类型 -
最大容性负载 -
输出电压 5V
转换效率 79%
散热方式 -
开关频率 -
输出总功率 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCE0324D05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCE0324D05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCE0324D05 JCE0324D05数据手册

JCE0324D05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 18.3425 ¥ 154.9941
5+ $ 17.017 ¥ 143.7937
10+ $ 16.1892 ¥ 136.7987
30+ $ 15.5088 ¥ 131.0494
100+ $ 14.07 ¥ 118.8915
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 154.99
