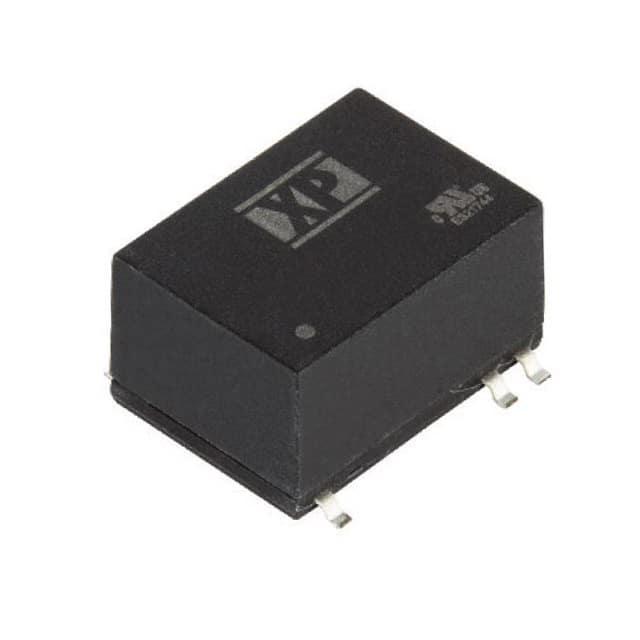

ISM0124D12

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ISM01系列, 21.6 → 26.4 V 直流输入, ±12V 直流输出, 1W
供应商型号: 1470-4618-ND
供应商: Digi-Key
标准整包数: 1
XP POWER DC-DC模块 ISM0124D12

ISM0124D12概述

    # ISM01 Series DC-DC Converter:高可靠性电源转换解决方案

    产品简介


    ISM01系列直流到直流(DC-DC)转换器是一种紧凑型表面贴装器件(SMD),适用于各种医疗和工业应用。它提供单输出和双输出型号,并通过了国际医疗器械安全认证。其主要功能包括高达4000VAC的隔离电压、2 x MOPP(多次操作保护点)以及低患者泄漏电流,确保在高风险环境中的可靠运行。此外,ISM01系列还提供水洗可选版本,以适应特定的清洗需求。

    技术参数


    | 参数 | 值 |

    | 输入电压范围 | 4.5-26.4 VDC |
    | 输出电压 | 5.0-30 VDC |
    | 最大输出电流 | 250 mA |
    | 最小负载 | 2% |
    | 线性调节率 | ±1.2% 至 ±1.5% |
    | 负载调节率 | 10% |
    | 纹波和噪声 | 100 mV pk-pk |
    | 效率 | 最高达84% |
    | 隔离电压 | 4000 VAC |
    | 患者泄漏电流 | 2 µA |
    | 工作温度范围 | -40°C 至 +95°C |

    产品特点和优势


    ISM01系列DC-DC转换器具备诸多独特功能和优势:
    - 医疗安全认证:通过IEC60601-1标准认证,适合医疗设备使用。
    - 紧凑型设计:采用SMD封装,体积小巧,适合空间受限的应用场合。
    - 高效率:最高可达84%的转换效率,满足节能要求。
    - 高隔离度:4000 VAC的输入输出隔离电压,确保安全操作。
    - 低患者泄漏电流:仅为2 µA,减少对患者的潜在危害。
    - 高可靠性:具有长期的质保期,可靠性高。

    应用案例和使用建议


    ISM01系列广泛应用于医疗设备、仪器仪表、通信设备等领域。例如,在心电图机或监护仪等医疗设备中,这些转换器提供了稳定的电源供应,确保了设备的可靠运行。对于医疗设备来说,建议将转换器安装在远离发热源的位置,避免过热影响其性能。另外,在组装时,务必遵循手册中的安装指南,以确保电气连接正确无误。

    兼容性和支持


    ISM01系列支持自动光学检测(AOI)工艺,且与常见的电路板材料兼容。制造商提供全面的技术支持和售后服务,包括详细的安装手册和故障排除指南,帮助用户快速解决常见问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 转换效率较低 | 检查输入电压是否在推荐范围内 |
    | 输出电压不稳定 | 检查负载平衡,并调整负载分配 |
    | 纹波和噪声过大 | 使用更大的滤波电容 |

    总结和推荐


    综上所述,ISM01系列DC-DC转换器是一款高性能、高可靠性的电源转换解决方案,适用于医疗、工业和其他对安全性要求较高的场合。其独特的特性和优势使其在市场上具备很强的竞争力。强烈推荐使用ISM01系列DC-DC转换器,特别是针对那些需要高精度、高效率和高安全性的应用。

ISM0124D12参数

参数
输入电压最小值 24V(DC)
输出电压组数 2
输出方式 -
输出电流最大值 42mA,42mA
开关频率 -
特性 SCP
类型 -
输出电压 12V
转换效率 80%
输出总功率 -
散热方式 -
最大容性负载 -
输入电压最大值 26.4V
长*宽*高 18.9mm(长度)*13.7mm(宽度)
通用封装 SMD
安装方式 贴片安装
应用等级 医疗级
零件状态 在售
包装方式 管装

ISM0124D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ISM0124D12数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ISM0124D12 ISM0124D12数据手册

ISM0124D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
