首页  >  产品百科  >  JTK3048S05

JTK3048S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTK30系列, 18 → 75 V 直流输入, 5V 直流输出, 30W
供应商型号: 2545444
供应商: element14
标准整包数: 1

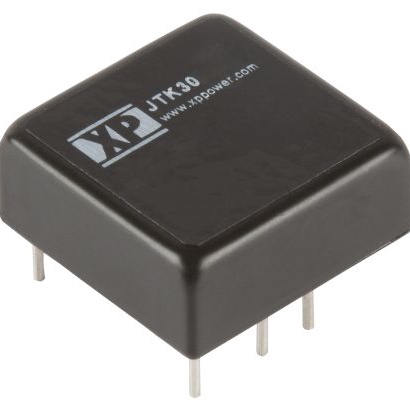

XP POWER AC-DC模块 JTK3048S05

JTK3048S05概述

    JTK30 Series DC-DC Converter 技术手册

    1. 产品简介


    JTK30 系列 DC-DC 转换器是一款高效率的电源转换模块,适用于多种应用场合。该系列产品提供单输出和双输出版本,具有紧凑的 1"x1" 尺寸设计。JTK30 系列的主要功能包括宽输入电压范围(9-75 VDC)、高隔离电压(1600 VDC)以及远程开关控制功能。这些特性使其成为工业自动化、通信设备及医疗设备的理想选择。

    2. 技术参数


    | 参数 | 单输出型号 | 双输出型号 |
    |
    | 输入电压范围 | 9-36 VDC (24 VDC) | 18-75 VDC (48 VDC) |
    | 输出电压 | 3.3V, 5V, 12V, 15V | ±12V, ±15V |
    | 最大输出电流 | 7.0A, 6.0A, 2.5A, 2.0A | ±1.25A, ±1.0A |
    | 效率 | 88%-92% | 90%-92% |
    | 最大电容负载 | 10000 μF | ±750 μF |
    | 工作温度范围 | -40°C 至 +100°C | -40°C 至 +100°C |
    | 隔离电压 | 1600 VDC | 1600 VDC |
    | 过载保护 | 170% | 170% |
    | 温度系数 | 0.02%/°C | 0.02%/°C |

    3. 产品特点和优势


    JTK30 系列 DC-DC 转换器具有以下几个显著特点和优势:
    - 宽输入电压范围:支持 9-75 VDC 的宽输入电压范围,适应多种电源环境。
    - 高效率:高达 92% 的转换效率,有效减少能量损耗。
    - 高隔离电压:1600 VDC 的高隔离电压确保安全可靠的操作。
    - 远程开关控制:可通过引脚 3 实现远程开关控制,方便系统集成。
    - 高可靠性:MTBF 达到 370 kHrs,具备 3 年保修期,确保长期稳定运行。

    4. 应用案例和使用建议


    JTK30 系列 DC-DC 转换器广泛应用于工业自动化、通信设备、医疗设备等领域。例如,在工业自动化中,该转换器可用于驱动传感器、执行器和其他低电压设备;在通信设备中,它可用于为电路板上的各种组件供电。
    使用建议:
    - 在使用过程中,确保输入电压在额定范围内,以避免过压损坏。
    - 根据实际需求选择合适的输出电压和电流,以提高效率和稳定性。
    - 使用外部滤波器可以进一步降低输出纹波,提升整体性能。

    5. 兼容性和支持


    JTK30 系列 DC-DC 转换器与其他标准电子元件具有良好的兼容性,可轻松集成到现有系统中。厂商提供详细的技术支持和维护服务,包括在线文档、应用指南和技术支持热线。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在额定范围内,确认连接是否正确。 |
    | 转换效率低于预期 | 确认负载是否符合要求,检查散热措施是否到位。 |
    | 远程开关控制失效 | 检查引脚 3 是否正确连接,确认是否有外部干扰。 |

    7. 总结和推荐


    JTK30 系列 DC-DC 转换器凭借其宽输入电压范围、高效率和高可靠性等特点,成为市场上极具竞争力的产品。其出色的性能和广泛的适用性使其成为众多应用场景的理想选择。强烈推荐给需要高效、可靠电源解决方案的工程师和设计师。

JTK3048S05参数

参数
输出电压组数 1
输出方式 -
输出总功率 -
散热方式 -
输入电压最小值 48V(DC)
类型 -
开关频率 -
转换效率 90%
最大容性负载 -
输出电压 5V
特性 Remote On/Off,OVP,SCP
输入电压最大值 75V
输出电流最大值 6A
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTK3048S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTK3048S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTK3048S05 JTK3048S05数据手册

JTK3048S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 302.59
5+ ¥ 295.13
库存: 29
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 302.59
直接购买
加入购物车
