QSB10024S12

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, QSB100系列, 9 → 36 V 直流输入, 12V 直流输出, 100W
供应商型号: 2466984
供应商: element14
标准整包数: 1

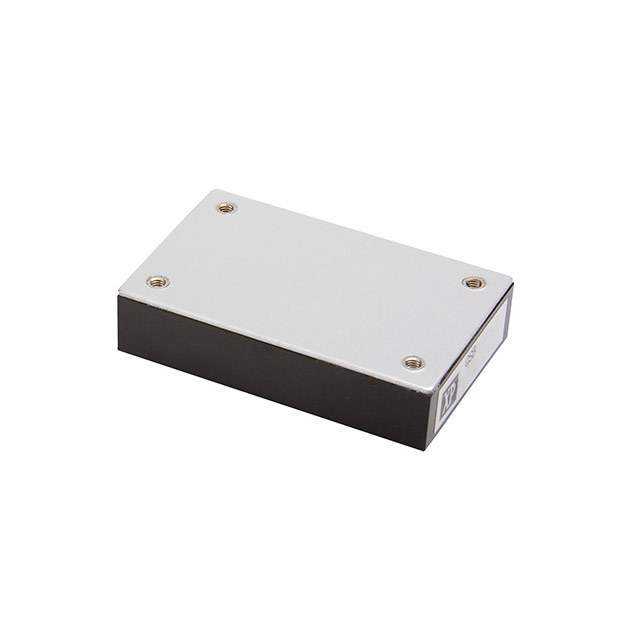

XP POWER DC-DC模块 QSB10024S12

QSB10024S12概述

    # QSB系列电源模块技术手册解析

    产品简介


    QSB系列是一款高功率密度的直流-直流电源转换器,广泛应用于各种工业控制系统、通信设备以及汽车电子等领域。这款电源模块提供从75瓦到350瓦的不同功率等级,以满足不同应用场景的需求。
    主要功能
    - 宽输入电压范围:支持9至75伏的输入电压,适用于多种电源配置。
    - 远程控制:具备远程开启和关闭的功能,便于系统集成。
    - 温度适应性强:可在-40°C到+100°C的工作温度范围内稳定运行。
    - 高功率密度:紧凑设计,在有限的空间内提供最大的输出功率。
    - 高效能:高效率设计,降低能源消耗和热损耗。

    应用领域
    - 工业自动化
    - 通信设备
    - 车载电子
    - 智能家居
    - 医疗设备

    技术参数


    | 参数类别 | 具体值 |

    | 功率等级 | 75-350瓦 |
    | 输入电压范围 | 9-75伏 |
    | 效率 | 见表格 |
    | 输出电压精度 | ±1.5%最大值 |
    | 线路调整率 | ±0.2%最大值 |
    | 负载调整率 | ±0.2%最大值 |
    | 过压保护 | 115-140% |
    | 瞬态响应 | 5%最大偏差,恢复至1%以内 |
    | 温度系数 | ±0.03%/°C |
    | 电磁干扰抑制 | 符合EN标准 |

    产品特点和优势


    唯一功能与优势
    - 宽输入电压范围:简化电源系统的配置,降低系统复杂度。
    - 高功率密度:在有限空间内提供强大的电力输出,适合紧凑型设计。
    - 远程控制功能:增强系统的可操作性,便于远程监控和维护。
    - 严苛的工作条件:在极端环境下也能保持稳定的性能,提高系统的可靠性。
    - 3年质保:展示了厂家对产品质量的信心,减少用户的后顾之忧。
    在应用中的重要性与市场竞争力
    QSB系列电源模块凭借其高效率、高可靠性和灵活的操作特性,在市场竞争中具有显著优势。其宽泛的输入电压范围和高效的电源管理使其成为各种严苛工业应用的理想选择。
    应用案例与使用建议
    应用案例
    在某自动化生产线上,QSB系列电源模块被用于驱动多种传感器和执行器。通过远程控制功能,操作员可以轻松地调节电源模块的启停状态,提高了生产线的自动化程度。
    使用建议
    - 散热管理:由于高功率密度设计,散热是关键因素。建议采用适当的散热措施,如增加风冷或液冷装置,确保模块正常运行。
    - 电压调整:如果需要调整输出电压,请参考技术手册中的详细说明,正确连接内部电阻以实现所需电压。

    兼容性和支持


    兼容性
    QSB系列电源模块符合多种工业标准,易于与其他电子元器件集成。此外,制造商提供了详尽的技术支持文档和在线咨询服务,以帮助用户解决问题。
    维护和支持
    - 技术支持:全面的在线资源库和技术文档。
    - 保修政策:3年质量保证期。

    常见问题与解决方案


    常见问题
    1. 输出电压不稳定
    - 解决方案:检查输入电压是否在规定范围内,调整内部电阻以确保输出电压准确。
    2. 过温保护触发
    - 解决方案:检查散热系统是否有效工作,必要时考虑加装外部冷却设备。
    3. 远程控制失效
    - 解决方案:确认连接线缆无损,重新配置远程控制信号。

    总结和推荐


    综合评估
    QSB系列电源模块以其高功率密度、宽输入电压范围、高效能以及出色的可靠性在市场上脱颖而出。对于需要在紧凑空间内提供强大电力输出的应用场合,该系列产品无疑是一个理想的选择。
    推荐使用
    鉴于其优异的性能表现及广泛的应用场景,强烈推荐在工业自动化、通信设备及其他高要求的电子设备中使用QSB系列电源模块。

QSB10024S12参数

参数
输出电压组数 1
输出电压 12V
最大容性负载 -
输出电流最大值 8.3A
转换效率 86.5%
输出总功率 100W
输入电压最小值 18V
开关频率 -
类型 -
特性 Remote On/Off,OCP,OTP,OVP,SCP
输入电压最大值 36V
散热方式 -
输出方式 -
长*宽*高 57.9mm(长度)*36.8mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

QSB10024S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

QSB10024S12数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER QSB10024S12 QSB10024S12数据手册
