IK0505SA

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IK系列, 4.5 → 5.5 V 直流输入, 5V 直流输出, 0.25W
供应商型号: 1859046
供应商: 海外现货
标准整包数: 1

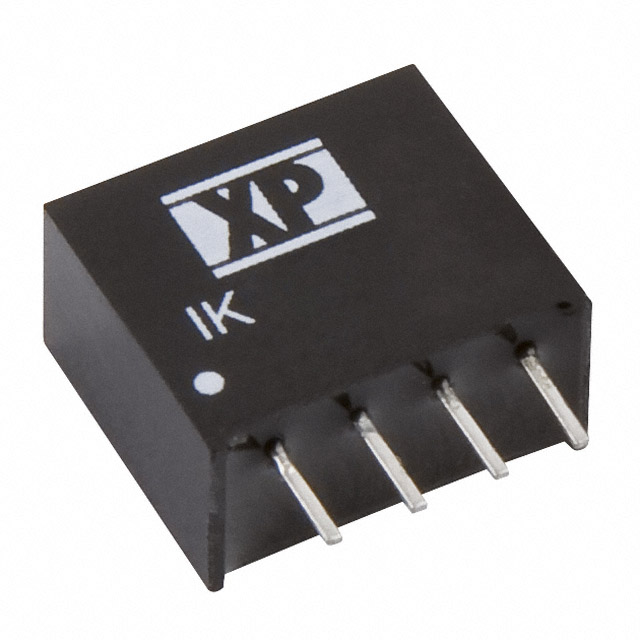

XP POWER DC-DC模块 IK0505SA

IK0505SA概述


    产品简介


    本产品为IK系列单输出隔离电源模块,采用SIP(单列直插式)或DIP(双列直插式)封装,适用于多种电子设备和电路板设计。该系列产品提供额定功率为0.25瓦特,具有高绝缘电压(1000VDC至可选的3000VDC),能够在极端工作环境中稳定运行,广泛应用于通信设备、医疗仪器、工业控制和消费电子产品等领域。

    技术参数


    - 输入电压范围:±10%
    - 输入反射电流:20mA峰值至12μH电感器5Hz,纹波电流可达20MHz
    - 输入反向电压保护:无
    - 输出电压:见表格
    - 最小负载:无(但在无负载条件下可能无法满足所有规格)
    - 线路调整率:±1.2%/1%∆Vin
    - 负载调整率:±10%(20-100%负载变化)
    - 设定精度:±3%
    - 纹波噪声:最大100mVpk-pk,带宽20MHz
    - 温度系数:±0.02%/°C
    - 最大容性负载:100μF
    - 效率:见表格
    - 绝缘电压:最低1000VDC(根据MIL-HDBK-217F标准计算)
    - 绝缘电阻:≥10^9Ω
    - 绝缘电容:典型值60pF
    - 开关频率:可变,典型值80KHz
    - MTBF:>1.1MHrs(以25°C为基础)
    - 操作温度:-40°C到+85°C
    - 存储温度:-40°C到+125°C
    - 外壳温度:最高100°C
    - 冷却方式:自然对流冷却

    产品特点和优势


    IK系列单输出隔离电源模块的主要特点包括:
    - 高绝缘电压(1000VDC至3000VDC),适用于需要高隔离的应用场景。
    - 小巧的封装尺寸,适应不同安装需求。
    - 稳定的工作性能,即使在极端环境下也能保证正常运作。
    - 多种输入电压选择,灵活适应不同的供电需求。
    - 简单易用,无需复杂的外围电路即可实现高效能量转换。
    这些特点使得IK系列产品在市场上具有较高的竞争力,尤其适用于对可靠性要求极高的场合。

    应用案例和使用建议


    应用案例:
    IK系列电源模块被广泛应用于通信设备、工业自动化系统和医疗设备中。例如,在医疗监控设备中,它能够提供稳定的电源供给,确保系统的可靠运行;在电信基站中,它可以用于为各种网络设备提供稳定、高效的电源支持。
    使用建议:
    - 在选择合适的输入电压时,应考虑整个系统的需求及预期功耗。
    - 虽然IK系列电源模块可以在无负载状态下正常工作,但为了确保其性能符合规格,建议在负载条件下进行测试。
    - 在安装过程中,注意保持良好的散热条件,避免因温度过高导致设备损坏。

    兼容性和支持


    - 兼容性:IK系列电源模块支持多种封装类型(SIP/DIP),便于与各种设备和电路板集成。此外,3000VDC隔离版本可通过添加后缀‘-H’来获得。
    - 厂商支持:制造商提供了全面的技术文档和支持服务,包括详细的产品手册、常见问题解答和技术咨询服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备在无负载情况下不工作 | 确认负载连接情况,并在负载条件下重新测试。 |
    | 输出电压不稳定 | 检查输入电压是否符合规范要求,确认外部电容连接正确。 |
    | 效率低 | 确保工作环境温度不超过最大值,并且负载状态正常。 |

    总结和推荐


    IK系列单输出隔离电源模块以其出色的性能和稳定性,成为众多应用场景的理想选择。该系列产品不仅具备优秀的电气特性,还拥有良好的温度稳定性和长时间运行的可靠性。对于追求高效能、高稳定性的客户来说,这款产品是不可多得的好选择。
    综上所述,我们强烈推荐使用IK系列电源模块,无论是在通信设备、医疗仪器还是工业控制系统中,它都将发挥出色的表现。

IK0505SA参数

参数
散热方式 -
输入电压最大值 5.5V
输入电压最小值 5V
最大容性负载 -
输出电流最大值 50mA
转换效率 66%
输出电压组数 1
输出方式 Fixed
输出电压 5V
输出总功率 250mW
特性 -
开关频率 80KHz(Typ)
类型 -
长*宽*高 11.68mm(长度)*6mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IK0505SA厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IK0505SA数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IK0505SA IK0505SA数据手册

IK0505SA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 42.6767
5+ ¥ 41.0352
10+ ¥ 36.7676
50+ ¥ 36.111
100+ ¥ 36.111
库存: 1072
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 42.67
