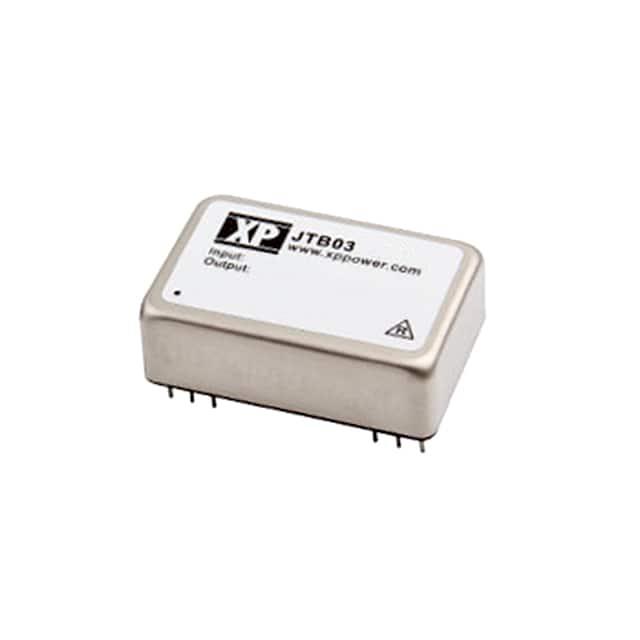

JTB0324D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: OCP,SCP 72% 100mA,100mA 15V 2 36V 通孔安装
供应商型号: 1435441
供应商: 海外现货
标准整包数: 1
XP POWER AC-DC模块 JTB0324D15

JTB0324D15概述


    产品简介


    JTB03/05系列DC-DC转换器是一种高效的电源解决方案,适用于各种工业和商业应用。这些转换器采用4:1输入范围设计,可以接受24V(9-36VDC)或48V(18-72VDC)的输入电压,广泛应用于电信、网络通信、工业自动化等领域。它们提供单输出和双输出选项,并具备过电流保护、短路保护等安全特性。

    技术参数


    - 输入电压范围:24 V (9-36 VDC),48 V (18-72 VDC)
    - 输入电流:见表格
    - 输入滤波器:π型网络
    - 输入浪涌:24V模型可承受50V,持续100ms;48V模型可承受100V,持续100ms
    - 输出电压:见表格
    - 输出电压平衡:±1%最大值(双输出型号)
    - 初始设定精度:±2%最大值
    - 启动延迟:最大90ms
    - 负载调节:±0.5%最大值(单输出型号),±1.0%最大值(双输出型号)
    - 瞬态响应:<1.5%最大偏差,恢复至1%内需要800µs(50%负载变化)
    - 纹波与噪声:100mV或1%峰值到峰值,20MHz带宽
    - 过电流保护:JTB03:>170%折叠回退(额定输入电压);JTB05:>130%恒功率
    - 短路保护:JTB03:连续,脉冲模式,自动重启;JTB05:连续,电流限制,自动重启
    - 最大电容负载:10,000 µF
    - 温度系数:±0.05/°C最大值
    - 效率:见表格
    - 隔离:JTB03:500 VDC输入到输出,1500 VDC输入到输出(添加后缀‘-H’);JTB05:1500 VDC输入到输出
    - 隔离电容:80 pF最大值
    - 开关频率:100-700 kHz可变
    - 平均故障间隔时间(MTBF):>1.0百万小时,MIL-HDBK-217F标准,25°C时GB
    - 操作温度:-25°C至+100°C,70°C满载时线性降额至100°C无负载
    - 存储温度:-40°C至+100°C
    - 冲击:30g,半正弦波,18ms脉冲,每轴6次
    - 振动:5-500Hz,3g,各轴10分钟
    - 电磁兼容性(EMC):传导和辐射发射符合EN55022,A级标准,详见应用说明;抗静电放电符合EN61000-4-2,A级;辐射抗扰度符合EN61000-4-3,3V/m;传导抗扰度符合EN61000-4-6,3Vrms

    产品特点和优势


    - 高效能:JTB03/05系列具有高达80%的高效率,适合节能需求的应用。
    - 高可靠性:隔离电压高达1500VDC,确保电气隔离和安全运行。
    - 广泛的适用性:4:1输入范围使得该系列产品适用于多种电压等级的输入,满足不同应用场景的需求。
    - 全面保护功能:内置过电流保护和短路保护,确保产品在异常条件下也能稳定运行。
    - 环境适应性强:工作温度范围宽,-25°C至+100°C,能够应对严苛的环境条件。

    应用案例和使用建议


    应用案例:
    - 电信设备:用于服务器和交换机的电源管理。
    - 工业控制:在自动化生产线上的电源供应。
    - 医疗设备:用于各种医疗设备的电源系统。
    使用建议:
    - 热管理:由于工作温度范围广,需要注意散热,特别是满载时需线性降额至100°C无负载。
    - 负载匹配:根据具体应用场景选择合适的输出电压和电流,避免过载和不必要的损耗。
    - 安装方式:建议使用金属外壳封装,以提高机械强度和散热效果。

    兼容性和支持


    - 兼容性:该系列产品可与多种电路板兼容,适用于不同的安装方式。
    - 支持:厂商提供3年保修服务,并有详细的技术文档和应用指南可供参考。

    常见问题与解决方案


    - 问题:开机时没有输出电压。
    - 解决方案:检查输入电压是否在额定范围内,确认接线正确,如有需要可检查熔断器是否损坏。
    - 问题:输出电压不稳定。
    - 解决方案:确认负载在正常范围内,检查输入滤波器是否正常,更换电容器。
    - 问题:设备温度过高。
    - 解决方案:增加散热片,保证良好的通风环境,减少外部干扰。

    总结和推荐


    JTB03/05系列DC-DC转换器以其高效能、高可靠性、广泛的适用性和全面的安全保护功能,在各种工业和商业应用中表现出色。对于那些需要稳定、可靠电源供应的应用场合,这款产品是一个值得信赖的选择。因此,我们强烈推荐在相关项目中使用该产品。

JTB0324D15参数

参数
输出电压 15V
输出方式 -
输入电压最大值 36V
输入电压最小值 -
转换效率 72%
开关频率 -
输出电压组数 2
最大容性负载 -
类型 -
散热方式 -
输出电流最大值 100mA,100mA
输出总功率 -
特性 OCP,SCP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

JTB0324D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTB0324D15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTB0324D15 JTB0324D15数据手册

JTB0324D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 297.0378
5+ ¥ 297.0378
10+ ¥ 291.7336
30+ ¥ 291.7336
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 297.03
