JHL0612D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JHL06系列, 10 → 17 V 直流输入, ±15V 直流输出, 6W
供应商型号: 1470-3037-5-ND
供应商: Digi-Key
标准整包数: 1

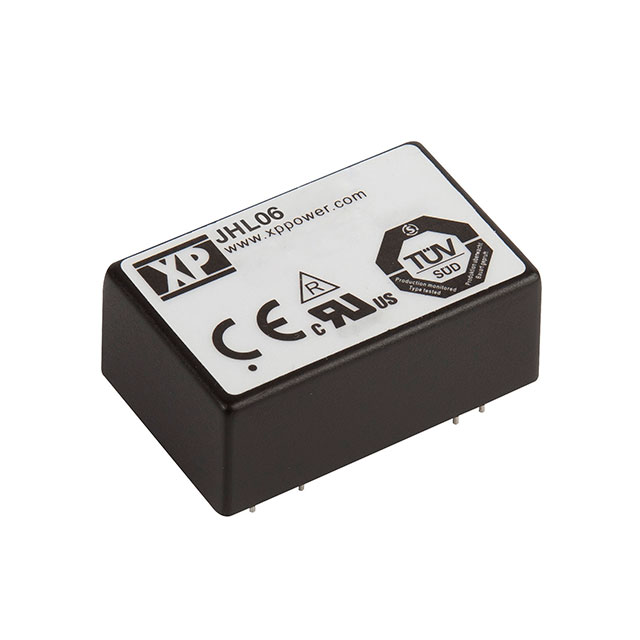

XP POWER AC-DC模块 JHL0612D15

JHL0612D15概述

    JHL06 Series DC-DC Converter

    产品简介


    JHL06 系列 DC-DC 转换器是一款高性能的直流到直流转换器,适用于多种医疗设备及工业控制系统。该系列产品具备高效能、高隔离电压及低泄漏电流的特点,能够满足各种严格的国际医疗标准要求,如 IEC60601-1 第三版标准。

    技术参数


    - 输入电压范围: 10-17 VDC(12 V 额定)或 20-30 VDC(24 V 额定)
    - 输出电压范围: 5 V 至 30 V
    - 输出电流: 最大 1200 mA(单路)或 ±250 mA(双路)
    - 效率: 78% 至 85%
    - 最大容性负载: 每个输出端 1200 μF(单路)或 ±250 μF(双路)
    - 工作温度范围: -20°C 至 +80°C
    - 存储温度范围: -40°C 至 +100°C
    - 输入滤波器类型: π型
    - 输入浪涌保护: 25 VDC(12 V 型号,3 秒)或 50 VDC(24 V 型号,3 秒)
    - 过压保护: 115% 至 140%
    - 尺寸: 1.25 x 0.80 x 0.40 英寸(31.15 x 20.32 x 10.20 mm)
    - 重量: 0.04 磅(约 20 克)

    产品特点和优势


    JHL06 系列 DC-DC 转换器的主要优势包括:
    - 国际医疗标准认证: 符合 IEC60601-1 第三版标准,具有 4000 VAC 的强化绝缘和 2 MOPP 隔离。
    - 高可靠性: 提供长达三年的保修期,可靠性极高。
    - 高效率: 效率可达 85%,在同类型产品中表现出色。
    - 高隔离度: 高达 4000 VAC 的隔离电压确保安全可靠。
    - 低泄漏电流: 仅为 2 µA,符合医疗设备对泄漏电流的要求。

    应用案例和使用建议


    JHL06 系列 DC-DC 转换器广泛应用于医疗设备、工业控制等领域。例如,在医疗成像设备中,需要高隔离度和低泄漏电流的电源以保证患者安全。使用建议如下:
    - 在高湿度环境下使用时,确保环境干燥以避免电路短路。
    - 当设备在低温环境下启动时,确保输入电压稳定,避免输入电压波动导致的故障。
    - 使用过程中注意散热管理,确保良好的自然对流条件,避免过热。

    兼容性和支持


    JHL06 系列 DC-DC 转换器可与其他符合标准的电子元器件兼容。厂商提供全面的技术支持和维护服务,包括但不限于:
    - 技术咨询
    - 维修服务
    - 软件更新和支持

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常启动 | 检查输入电压是否在额定范围内,检查接线是否正确。 |
    | 输出电压不稳定 | 调整外部电阻值,确保符合技术手册中的设定。 |
    | 过载保护触发 | 减少负载,避免超过设备的最大输出能力。 |

    总结和推荐


    JHL06 系列 DC-DC 转换器以其高效、高隔离度和低泄漏电流等优势,成为医疗设备和工业控制系统中的理想选择。其严格的国际医疗标准认证确保了其在医疗领域的安全性与可靠性。因此,我强烈推荐 JHL06 系列 DC-DC 转换器用于需要高可靠性电源的应用场合。

JHL0612D15参数

参数
最大容性负载 -
开关频率 -
输出总功率 -
输入电压最小值 12V(DC)
类型 -
输出电流最大值 200mA,200mA
输出电压 15V
转换效率 83%
输出电压组数 2
输入电压最大值 17V
输出方式 -
特性 OCP,OVP,SCP,UVLO
散热方式 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

JHL0612D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JHL0612D15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JHL0612D15 JHL0612D15数据手册

JHL0612D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 45.2088 ¥ 378.3411
5+ $ 43.8568 ¥ 367.0266
25+ $ 40.6848 ¥ 340.4809
100+ $ 37.9706 ¥ 317.7665
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 378.34
